MITX-DNV0 Series - User Guide, Rev. 1.2
www.quanmax.com
// 55

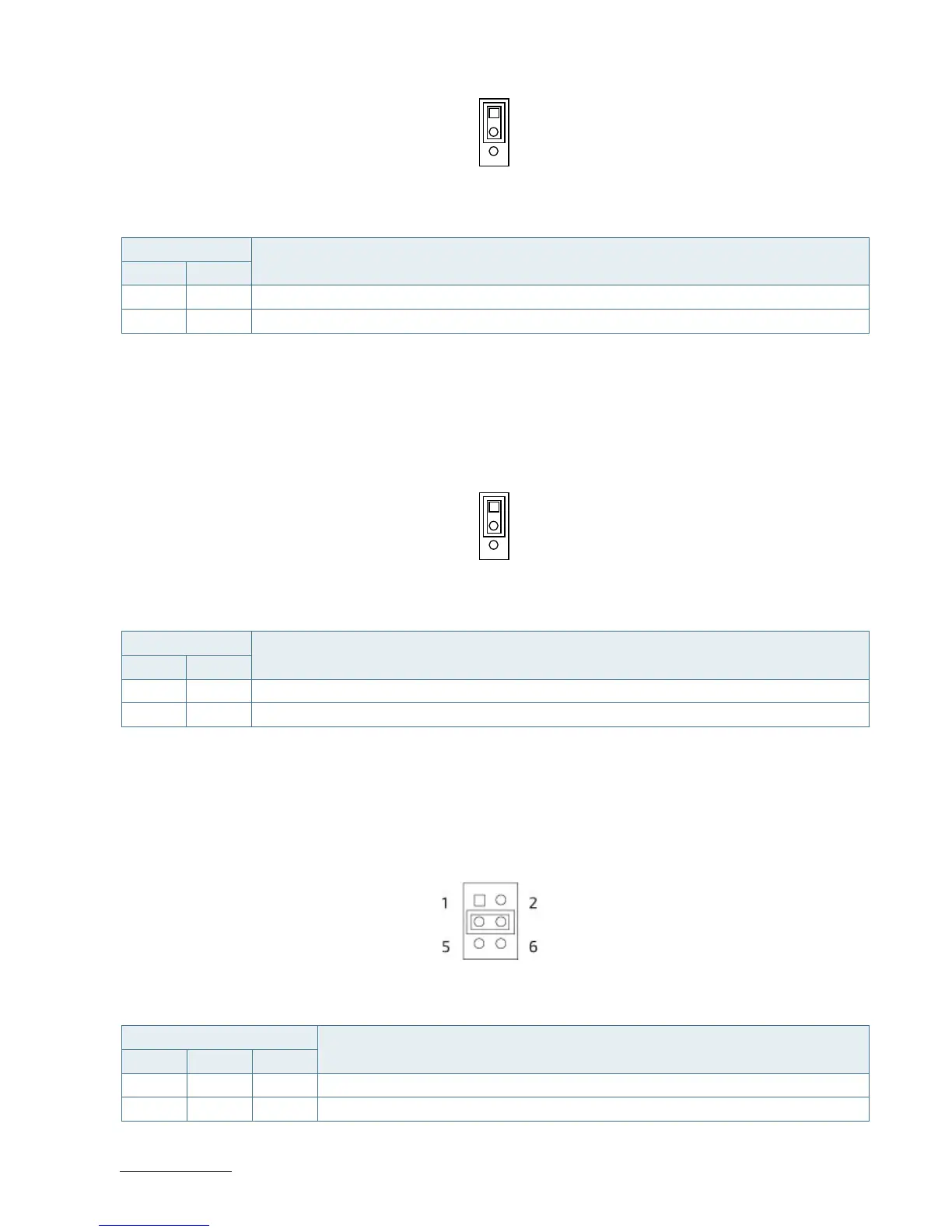

Table 46: Pin Assignment JP10
Jumper Position
Description
Pin 1-2 Pin 2-3
X - Normal
- X Clear CMOS
“X” = Jumper set (short) and “-” = jumper not set (open)
7.16.6. Flash Security Override Selection (JP11)
Figure 34: Flash Security Override Selection JP11
Table 47: Pin Assignment JP11
Jumper Position
Description
Pin 1-2 Pin 2-3
X - Normal
- X Flash Security Override
“X” = Jumper set (short) and “-” = jumper not set (open)
7.16.7. Power Output Selection for COM1 Pin-9 (JP15)
Figure 35: Power Output Selection JP15
Table 48: Pin Assignment JP15
Jumper Position
Description
Pin 1-2 Pin 3-4 Pin 5-6
X - - +5V
- X - RI#
