7.11. SIM Interface Wafer for MPCIE1 (CN4)

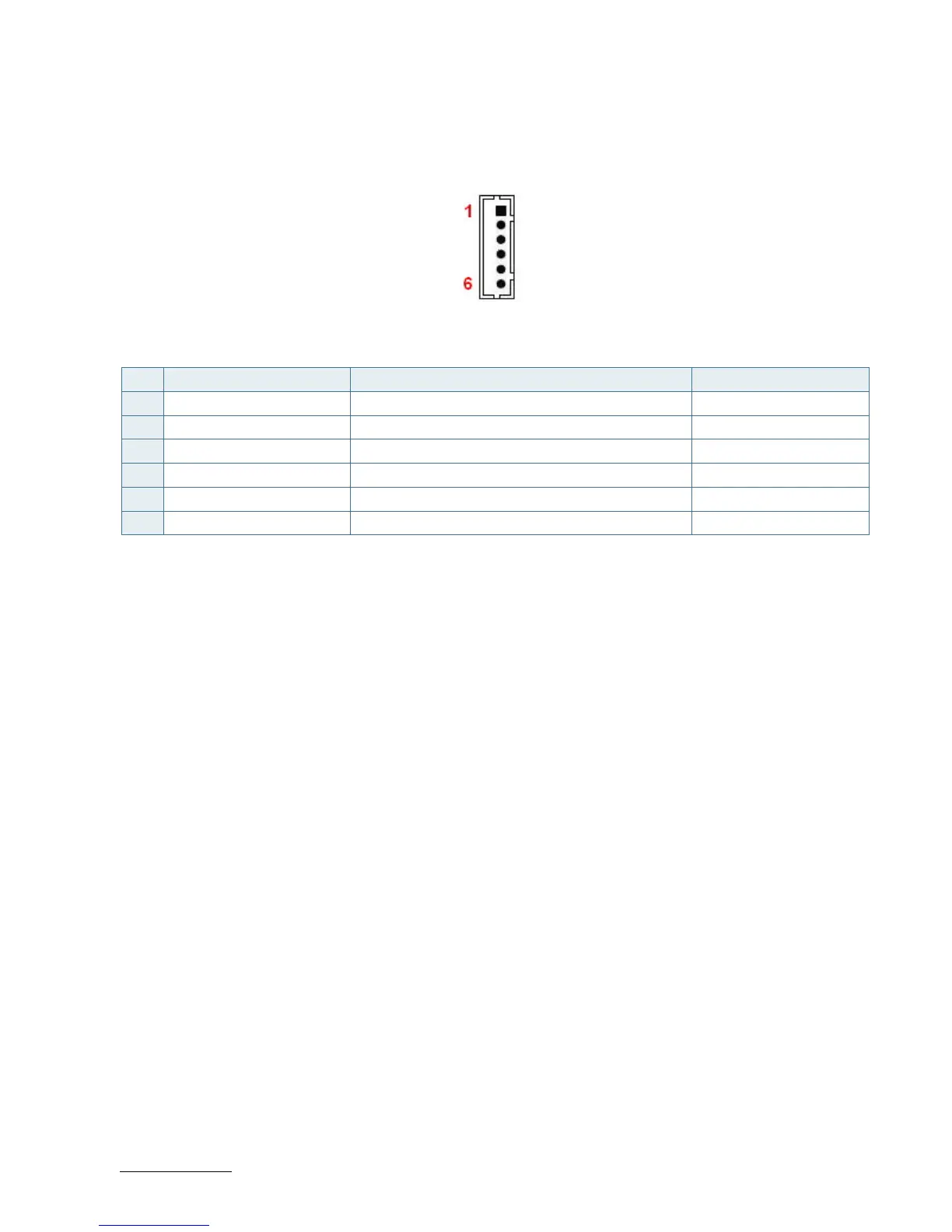

Figure 21: SIM Interface Wafer CN4
Table 37: Pin Assignment CN4
Pin Signal Description Note
1 UIM_PWR Power +5V or +3.3V
2 UIM_DATA Input or Output for serial data
3 UIM_RESET Reset signal
4 UIM_VPP Programming voltage input
5 UIM_CLK Clock signal
6 GND Ground
