Record DFA127 - Monitored zones at the primary closing edge

Security inspection according EN 16005
3
102-127108955 V1.1 15/ 102

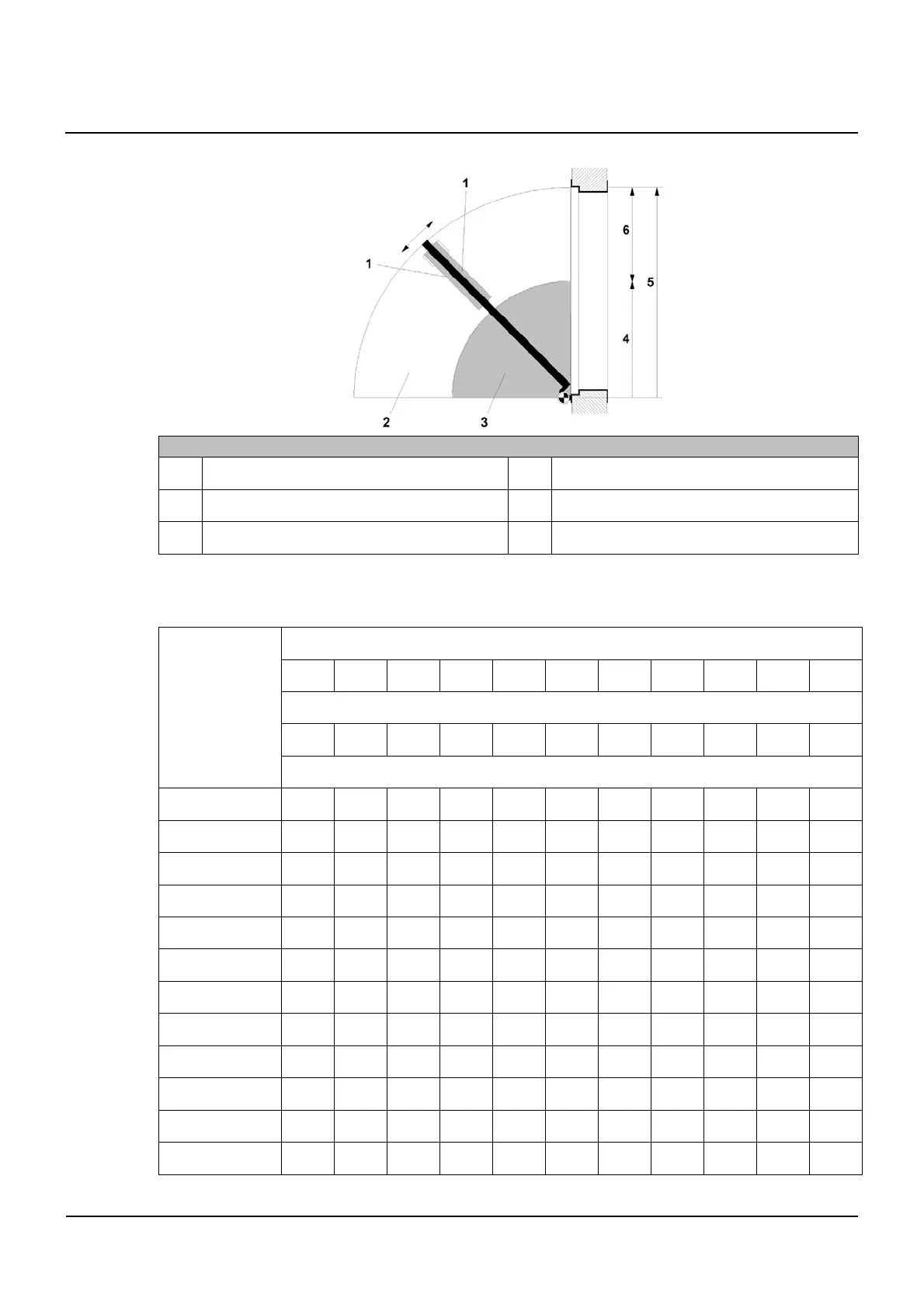

Monitored zones at the primary closing edge
Key:
1 protective device 4 r slow area
2 fast area 5 r doorset
3 slow area 6 d protected
Minimum width of doorset leaf to be protected vs. radius of doorset and doorset
travelling time
Time [s]
1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6
r
slow area
[m]
0,16 0,24 0,32 0,4 0,48 0,56 0,64 0,72 0,8 0,88 0,95
r
doorset
[m]
d
protected
[m]
0,7 0,54 0,46 0,38 0,30 0,22 0,14 0,06 - - - -
0,8 0,64 0,56 0,48 0,40 0,32 0,24 0,16 0,08 - - -
0,9 0,74 0,66 0,58 0,50 0,42 0,34 0,26 0,18 0,10 0,02 -
1,0 0,84 0,76 0,68 0,60 0,52 0,44 0,36 0,28 0,20 0,12 0,05
1,1 0,94 0,86 0,78 0,70 0,62 0,54 0,46 0,38 0,30 0,22 0,15
1,2 1,04 0,96 0,88 0,80 0,72 0,64 0,56 0,48 0,40 0,32 0,25
1,3 1,14 1,06 0,98 0,90 0,82 0,74 0,66 0,58 0,50 0,42 0,35
1,4 1,24 1,16 1,08 1,00 0,92 0,84 0,76 0,68 0,60 0,52 0,45
1,5 1,34 1,26 1,18 1,10 1,02 0,94 0,86 0,78 0,70 0,62 0,55
1,6 1,44 1,36 1,28 1,20 1,12 1,04 0,96 0,88 0,80 0,72 0,65
1,7 1,54 1,46 1,38 1,30 1,22 1,14 1,06 0,98 0,90 0,82 0,75
1,8 1,64 1,56 1,48 1,40 1,32 1,24 1,16 1,08 1,00 0,92 0,85
