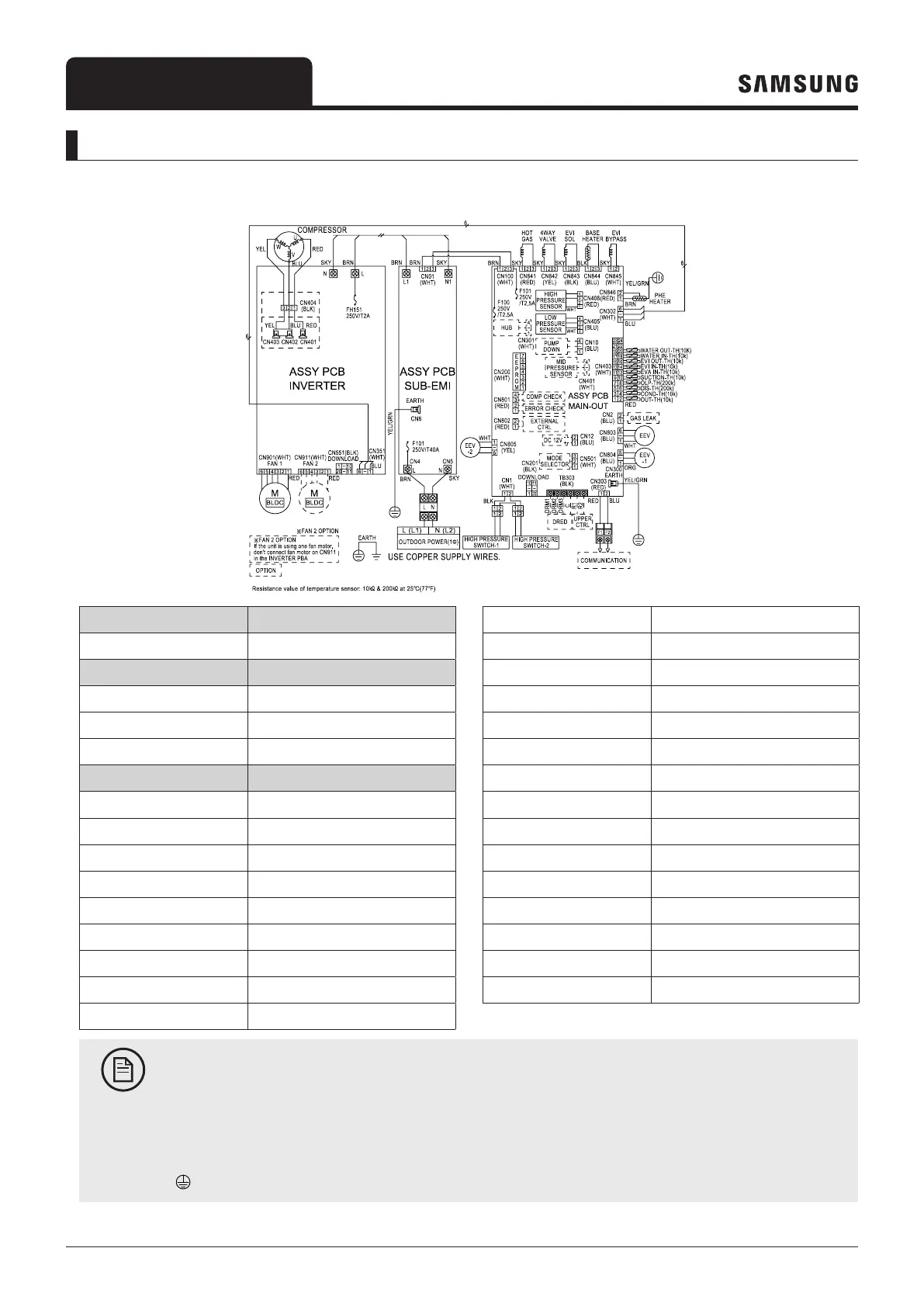

Mono HT Quit Electrical wiring diagram outdoor unit
• AE080/120/140BXYDEG/EU
ASSY PCB SUB-EMI
Printed circuit board(EMI)
250V T40A
FUSE
ASSY PCB INVERTER
Printed circuit board(INVERTER)
250V T2A
FUSE
M(BLDC)
Fan motor outdoor
Compressor Compressor
ASSY PCB MAIN-OUT
Printed circuit board(MAIN)
250V T2.5A
FUSE
HOT GAS
Solenoid valve Hot Gas Bypass
4WAY VALVE
Solenoid valve 4Way
EVI SOL
Solenoid valve Liquid Bypass
BASE HEATER
Base plate heater
EVI BYPASS
Solenoid valve EVI Bypass
PHE HEATER
Plate Heat Exchanger Heater
HIGH PRESSURE SENSOR
High pressure sensor
LOW PRESSURE SENSOR
Low pressure sensor
HIGH PRESSURE SWITCH 1 High pressure switch 1
HIGH PRESSURE SWITCH 2
High pressure switch 2
WATER OUT-TH
PHE Water OUT sensor
WATER IN-TH
PHE Water IN sensor
EVI OUT-TH
EVI OUT sensor
EVI IN-TH
EVI IN sensor
EVA IN-TH
PHE Liquid refrigerant sensor
SUCTION-TH
Compressor IN sensor
OLP-TH
Over Load Protection sensor
DIS-TH
Compressor OUT sensor
COND-TH
Condenser OUT sensor
OUT-TH
Ambient sensor
EEV
Electronic Expansion Valve (MAIN)
EEV-1
Electronic Expansion Valve (EVI)
EEV-2
Electronic Expansion Valve (Shut Off)
NOTE
• Symbols show as follow :
BLK: black, RED: red, BLU: blue, WHT: white, YEL: yellow, BRN: brown, SKY: skyblue, GRN: green
• Wiring indoor-outdoor communication F1-F2
• Protective earth (SCREW)
