3. APERÇU

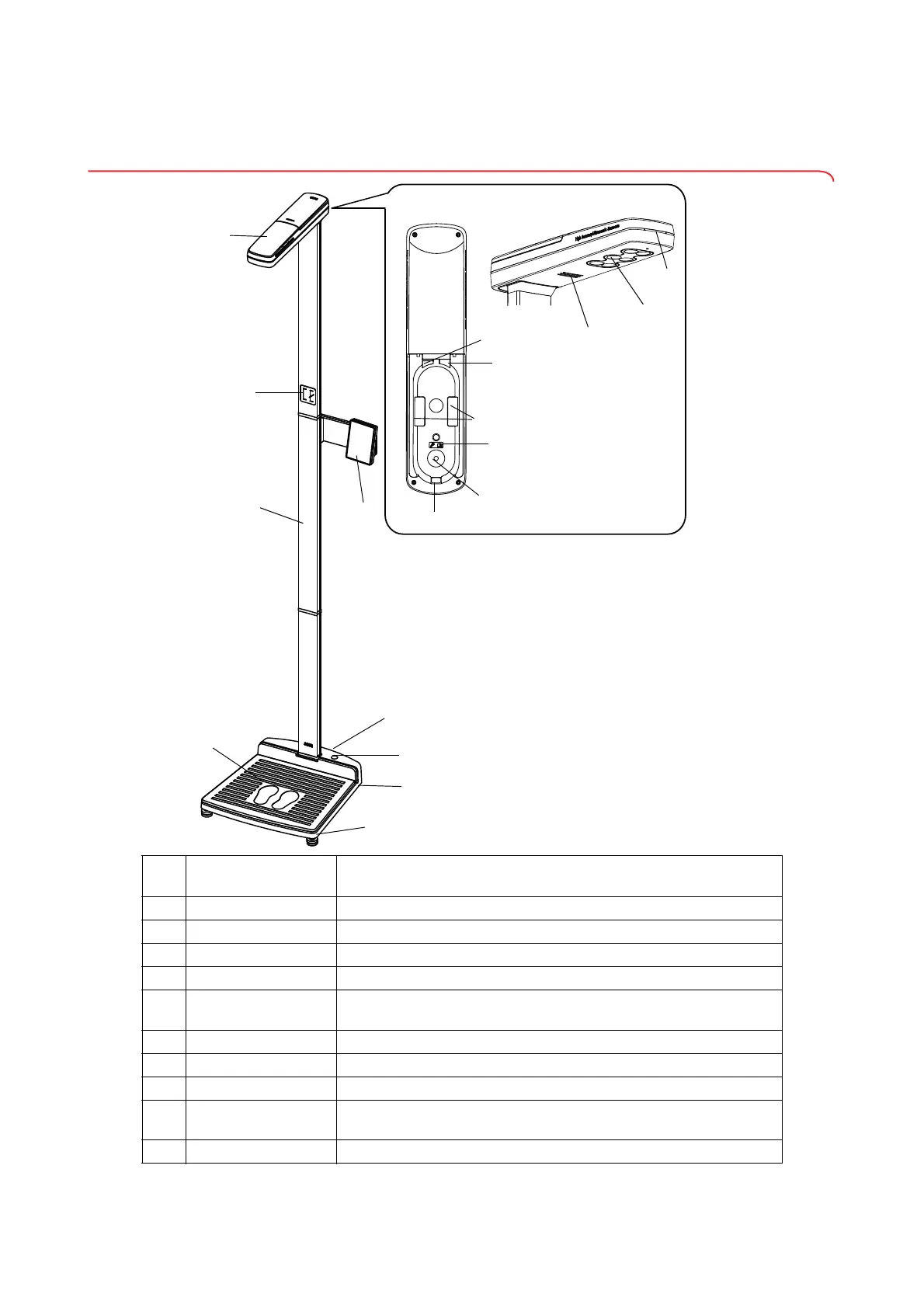

3.1 Vue de l'appareil
4
3
6
7
9
10
11
13
18
1
14
15
5
2
8
12
17
16
N°
Composants de
l'appareil
Fonction
1
Tête ultrasons Pour la mesure de la taille
2
Témoin d'état Indique l'état de la mesure
3
Capteurs ultrasons Pour la mesure de la taille
4
Haut-parleur Pour la diffusion des messages vocaux
5
Prise modulaire
Pour le branchement du câble modulaire (transmission de données
vers l'écran multifonctions)
6
Port S.A.V. Réservé à seca Service
7
Supports de câble Pour le rangement du câble modulaire
8
Plaquette indicatrice Instructions de montage dans le mode d'emploi
9
Ouverture de
montage
Pour le montage de la tête de mesure sur la colonne
10
Guide-câble Pour engager le câble modulaire dans la tête ultrasons
