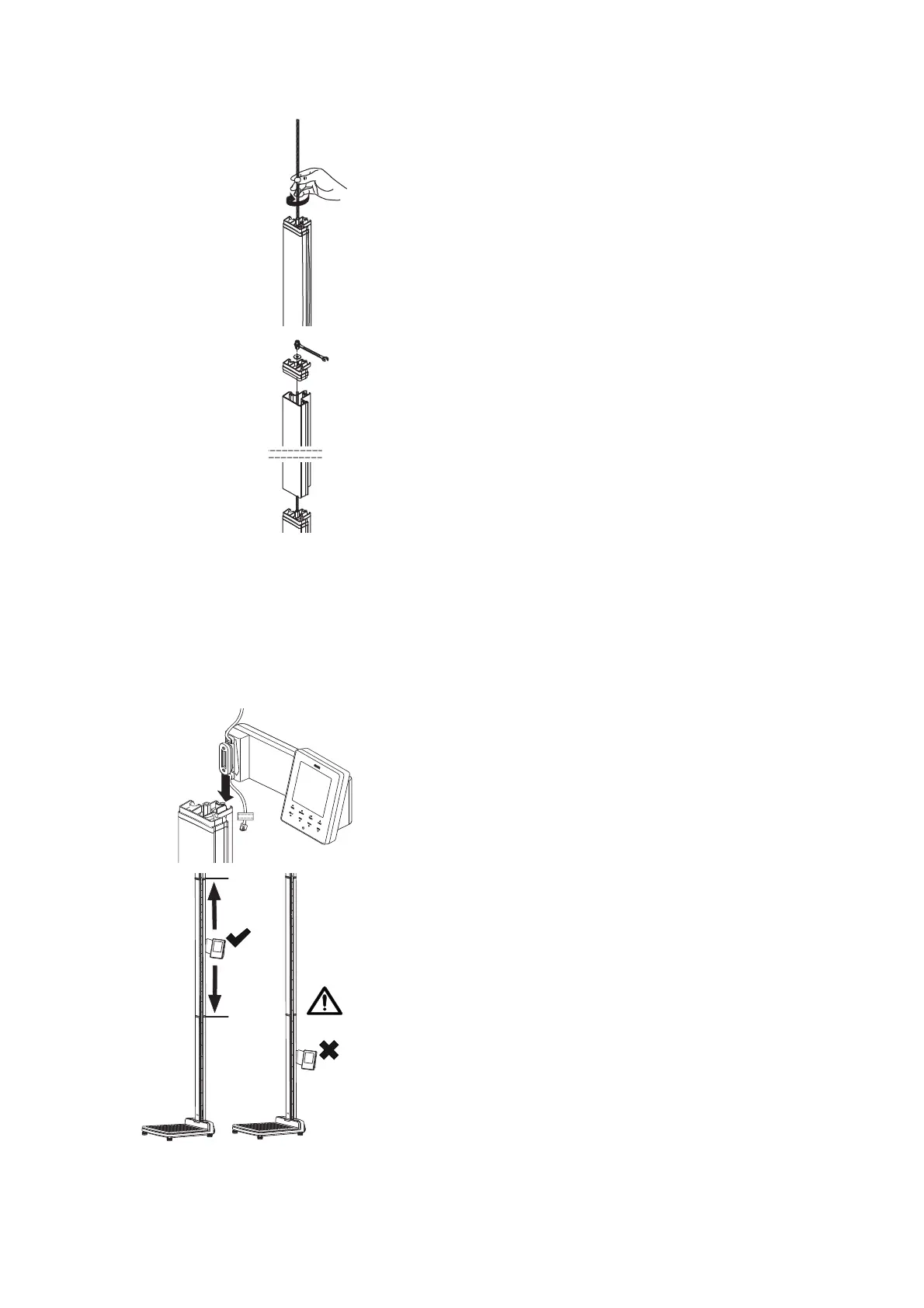

18 •
1. Schrauben Sie die kurze Gewindestange handfest in die Langmutter des
ersten Säulenelements.
2. Schieben Sie das Säulenelement über die Gewindestange auf das erste
Säulenelement.
3. Setzen Sie den Säulenverbinder so auf das zweite Säulenelement, dass
die Gewindestange aus der Bohrung des Säulenverbinders herausragt.
4. Schrauben Sie die Langmutter auf die Gewindestange.
5. Ziehen Sie die Langmutter fest.
Multifunktionsdisplay montieren Das Multifunktionsdisplay wird in die Nut der Säulenelemente eingehängt und
mit einer Klemmschraubung fixtiert.
ACHTUNG!
Fehlfunktion durch reflektierendes Multifunktionsdisplay
Wenn das Multifunktionsdisplay an das erste Säulenelement montiert
wird, kommt es zu fehlerhaften Messungen.
► Montieren Sie das Multifunktionsdisplay an das zweite
Säulenelement.
1. Setzen Sie den Nutenstein des Multifunktionsdisplays in die Nut des
zweiten Säulenelementes ein.
2. Schieben Sie das Display auf die für Sie richtige Höhe.
