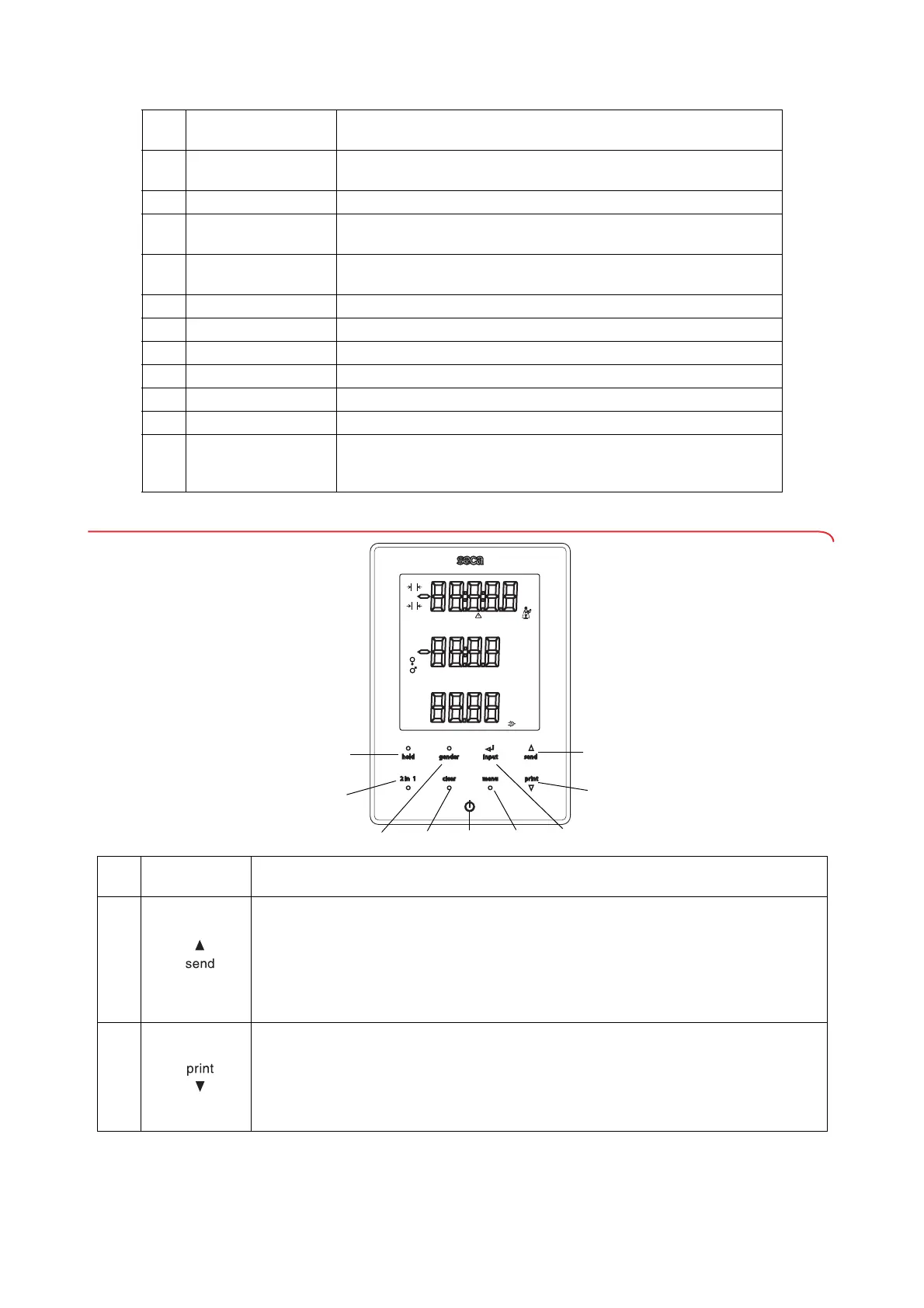

3.2 Elementy obsługowe
8
Tabliczka
informacyjna
Wskazówki dotyczące montażu w instrukcji obsługi
9
Otwór montażowy Służy do montażu głowicy pomiarowej na kolumnie
10
Prowadnica kabla
Służy do wprowadzania kabla modułowego do głowicy
ultradźwiękowej
11
Wyświetlacz
wielofunkcyjny
Centralny element sterujący i wskazujący
12
Rolki 2 sztuki, służą do transportu na krótkich dystansach
13
Poziomnica Pokazuje, czy urządzenie jest wypoziomowane
14
Gniazdo sieciowe Służy do podłączania urządzenia
15
Śruba regulacyjna 4 sztuki, służą do dokładnego poziomowania urządzenia
16
Platforma ważąca Stanowi element ważący
17
Kolumna Służy do pomiaru wzrostu
18
Naklejka:
„Prawidłowa
postawa ciała“
Wskazówka informująca o prawidłowej postawie ciała
Nr
Komponent
urządzenia
Funkcja
YEARS
PAL
AGE
BMI
BFR
HOLD
HOLD NET PT
kg
lbs
ZERO
ft:in
cm
MONTH
%
1
2
kg/m
²
1
/
8
1
/
4
1
/
2
5
/
8
3
/
4
7
/
8
3
/
8
2
3
4
5
6
7
8
9
1
Nr
Element
obsługowy
Funkcja
1
Przycisk kierunkowy z symbolem strzałki send
• W trakcie ważenia (przy skonfigurowanej sieci bezprzewodowej):
- wysyłanie wyniku pomiaru do urządzeń odbiorczych (drukarka bezprzewodowa, PC
z modułem bezprzewodowym USB)
•W menu:
- wybór podmenu, wybór punktu menu
- zwiększanie wartości
2
Przycisk kierunkowy z symbolem strzałki print
• W trakcie ważenia (przy skonfigurowanej sieci bezprzewodowej):
- wydruk wyniku pomiaru (drukarka bezprzewodowa)
•W menu:
- wybór podmenu, wybór punktu menu
- zmniejszanie wartości
