3. VISÃO GERAL

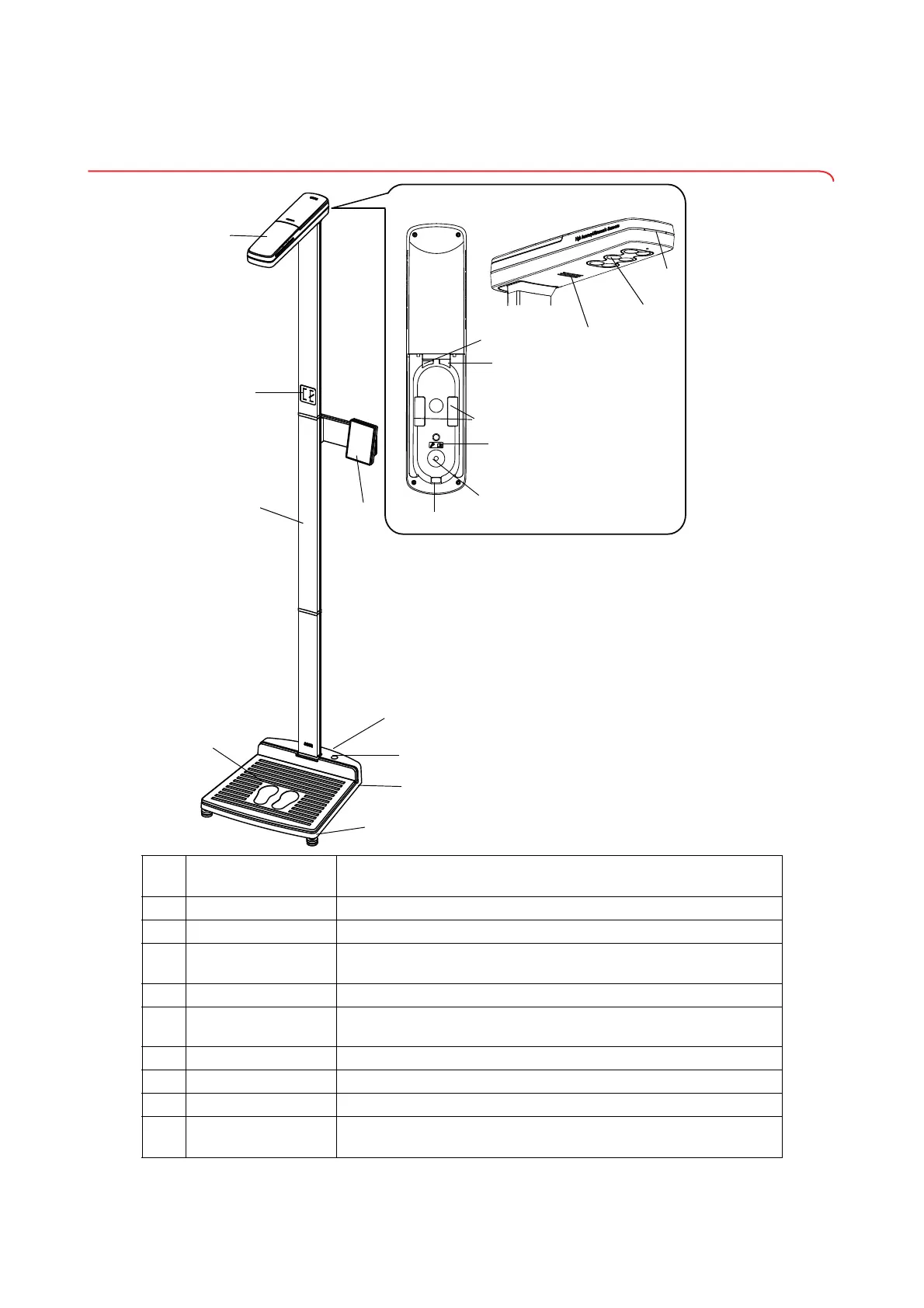

3.1 Visão do aparelho
4
3
6
7
9
10
11
13
18
1
14
15
5
2
8
12
17
16
Nº
Componentes do
aparelho
Função
1
Sonda do ultrassom Serve para a medição da altura
2
LED de status Mostra o status do processo de medição
3
Sensores de
ultrassom
Servem para a medição da altura
4
Alto-falante Serve para reproduzir os anúncios de voz
5
Tomada modular
Serve para conectar o cabo modular (transmissão de dados para o
mostrador multifunções)
6
Interface de serviço Para uso do serviço técnico da seca
7
Suportes dos cabos Servem para acomodar os cabos modulares
8
Placa indicadora Indicações de montagem no manual de operação
9
Abertura de
montagem
Serve para montar a sonda de medição na coluna
