172 •

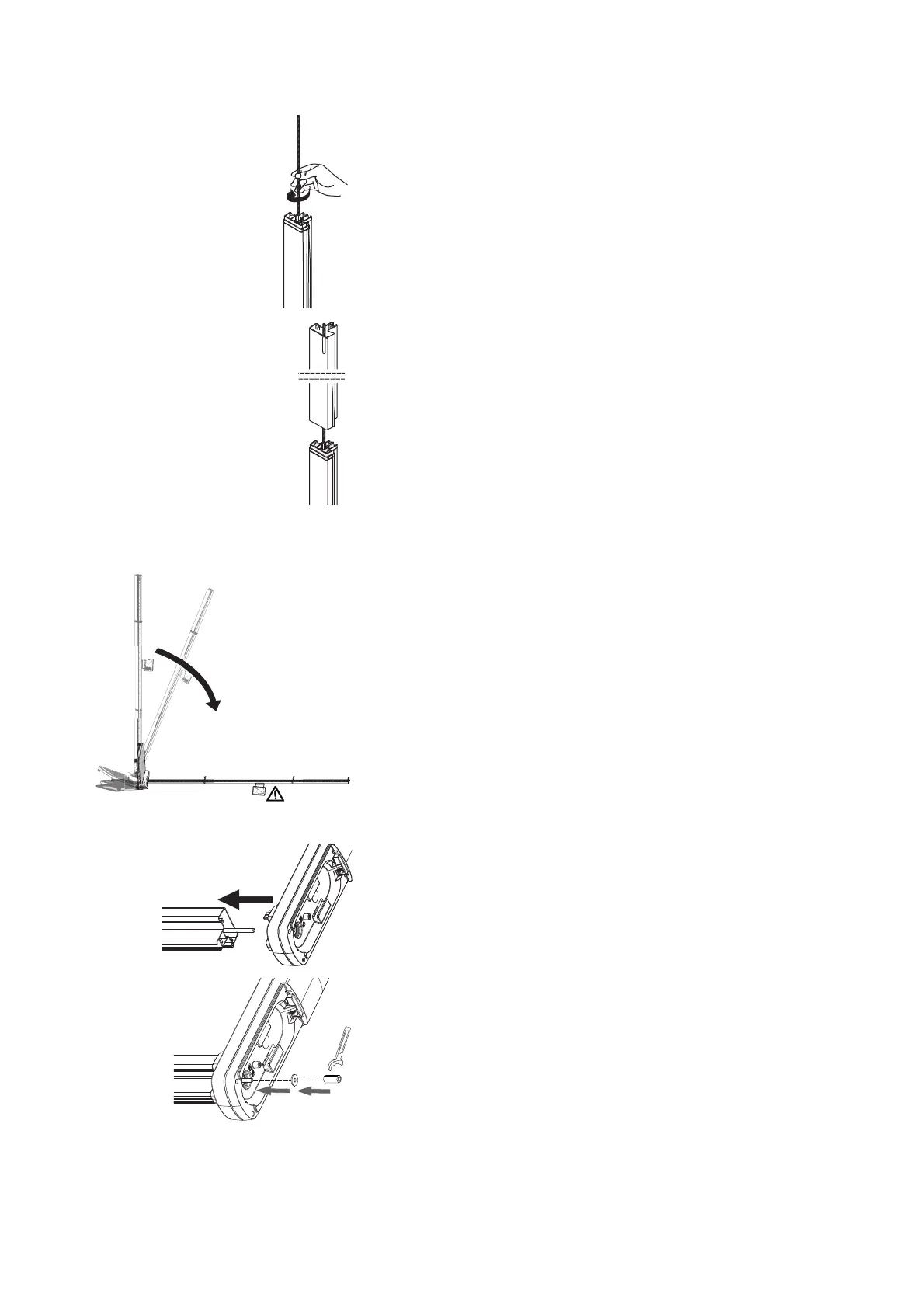

1. Avvitare manualmente la barra filettata lunga nel dado lungo del secondo
elemento della colonna.
2. Spingere il terzo elemento della colonna sopra la barra filettata
sull'elemento di raccordo del secondo elemento della colonna.
Montaggio della testina a ultrasuoni La testina a ultrasuoni viene montata sul terzo elemento della colonna e
collegata al cavo modulare del display multifunzionale.
ATTENZIONE!
Danni all’apparecchio a seguito di errori di montaggio
Il terzo elemento della colonna poggia senza essere fissato sul
secondo elemento della colonna.
► Tenere fermo il terzo elemento della colonna mentre si colloca
l'apparecchio al suolo.
► Prima di montare la testina a ultrasuoni assicurarsi che il terzo
elemento della colonna si trovi nella posizione corretta.
ATTENZIONE!
Malfunzionamento dovuto al display multifunzionale difettoso
Quando l'apparecchio viene disteso, il display multifunzionale poggia
direttamente al suolo e può essere danneggiato.
► Appoggiare l'apparecchio lentamente e con cautela su un
sottofondo morbido, ad es. una coperta.
1. Inclinare l'apparecchio e appoggiarlo con cautela al suolo.
2. Inserire la testina a ultrasuoni sull’estremità libera della barra filettata.
3. Posizionare la rondella sulla barra filettata.
4. Avvitare il dado lungo alla barra filettata.
5. Serrare il dado lungo.
