4.2 Montar o aparelho
A parte inferior do aparelho vem montada de fábrica no primeiro elemento de
coluna.
Continue a montagem com um assistente. Por causa da altura de monta-
gem, recomendamos colocar os componentes no chão e somente alinhar o
aparelho depois de completar a montagem. Proceda da seguinte forma:
Montar o segundo elemento de
coluna
ATENÇÃO!
Danos ao aparelho por erro de montagem
Se a barra roscada comprida for trocada pela curta, não será possível
montar o aparelho corretamente.
► Garanta que a barra roscada curta entre na montagem do segundo
elemento de coluna (ver “Incluído no fornecimento” na página 271).

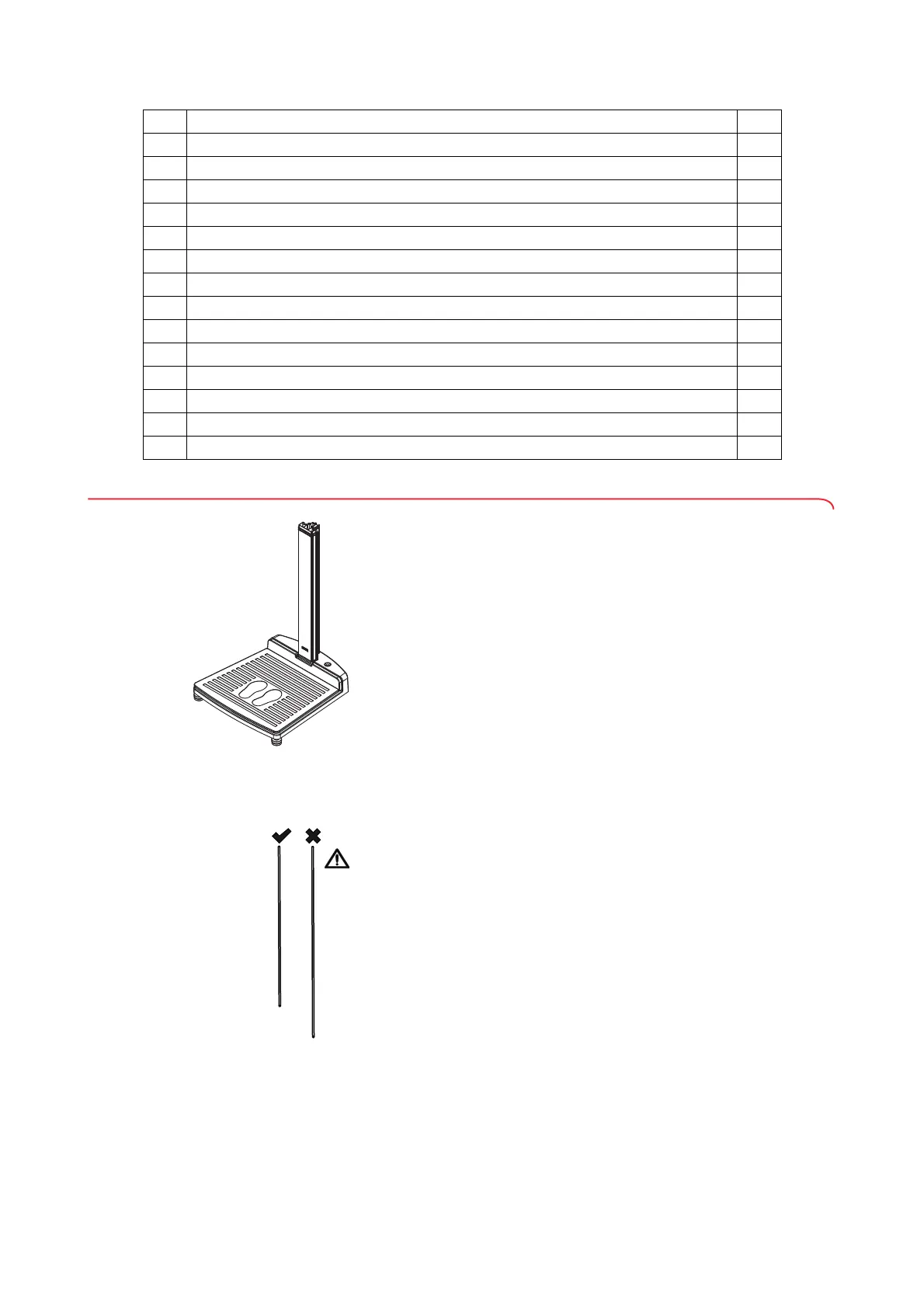

Para montar o segundo elemento de coluna, proceda do seguinte modo:
i
Conector de colunas 1
j
Escala de medição de referência 1
k
Pôster: “Guia de instruções rápidas” 1
l
Chave de boca 1
m
Chave sextavada interior grande 1
n
Chave sextavada interior pequena 1
o
Adesivo: “Postura correta” 1
p
Clipes para cabo 5
q
Parafuso de cabeça cilíndrica para a tampa da sonda do ultrassom 1
r
Parafuso sextavado interior para o mostrador multifunções 2
s
Arruela 1
t
Porca oblonga 2
-
Protetor de confidencialidade do mostrador multifunções (depende da versão) 1
-
Manual de operação, sem figuras 1
