Seca 287 - Geräteansicht; Übersicht

Übersicht • 9
Deutsch
3. ÜBERSICHT

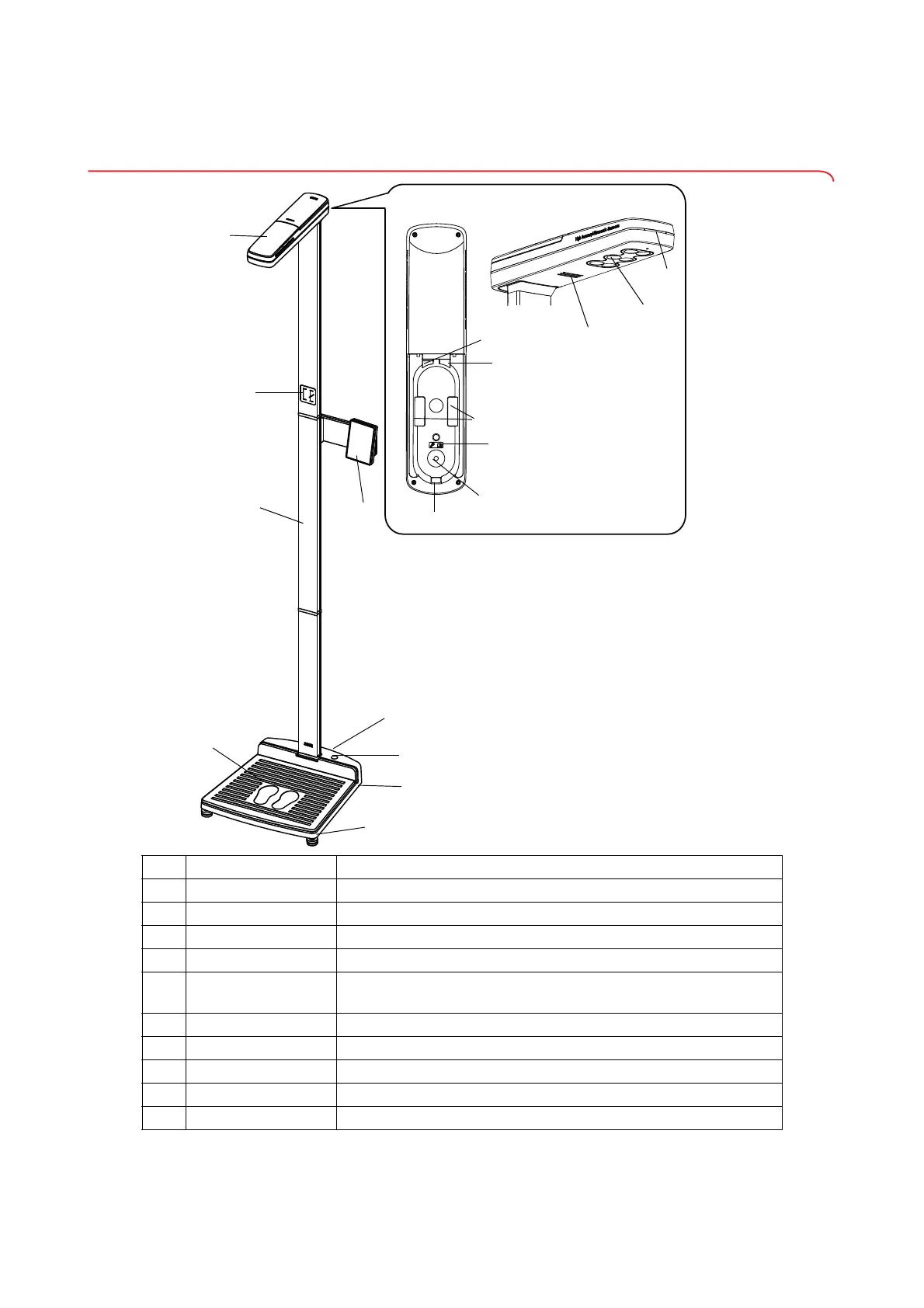

3.1 Geräteansicht
4
3
6
7
9
10
11
13
18
1
14
15
5
2
8
12
17
16
Nr. Gerätekomponente Funktion
1
Ultraschallkopf Dient zur Längenmessung
2
Status-LED Zeigt den Status des Messvorgangs an
3
Ultraschallsensoren Dienen zur Längenmessung
4
Lautsprecher Dient zur Sprachausgabe
5
Modularbuchse
Dient zum Anschluss des Modularkabels (Datenübertragung zum
Multifunktionsdisplay)
6
Serviceschnittstelle Zur Verwendung durch den seca Service
7
Kabelhalterungen Dienen zum Verstauen des Modularkabels
8
Hinweisschild Hinweise zur Montage in der Bedienungsanleitung
9
Montageöffnung Dient zur Montage des Messkopfs auf der Säule
10
Kabelführung Dient zum Einfädeln des Modulkabels in den Ultraschallkopf
