Avant de commencer… • 119

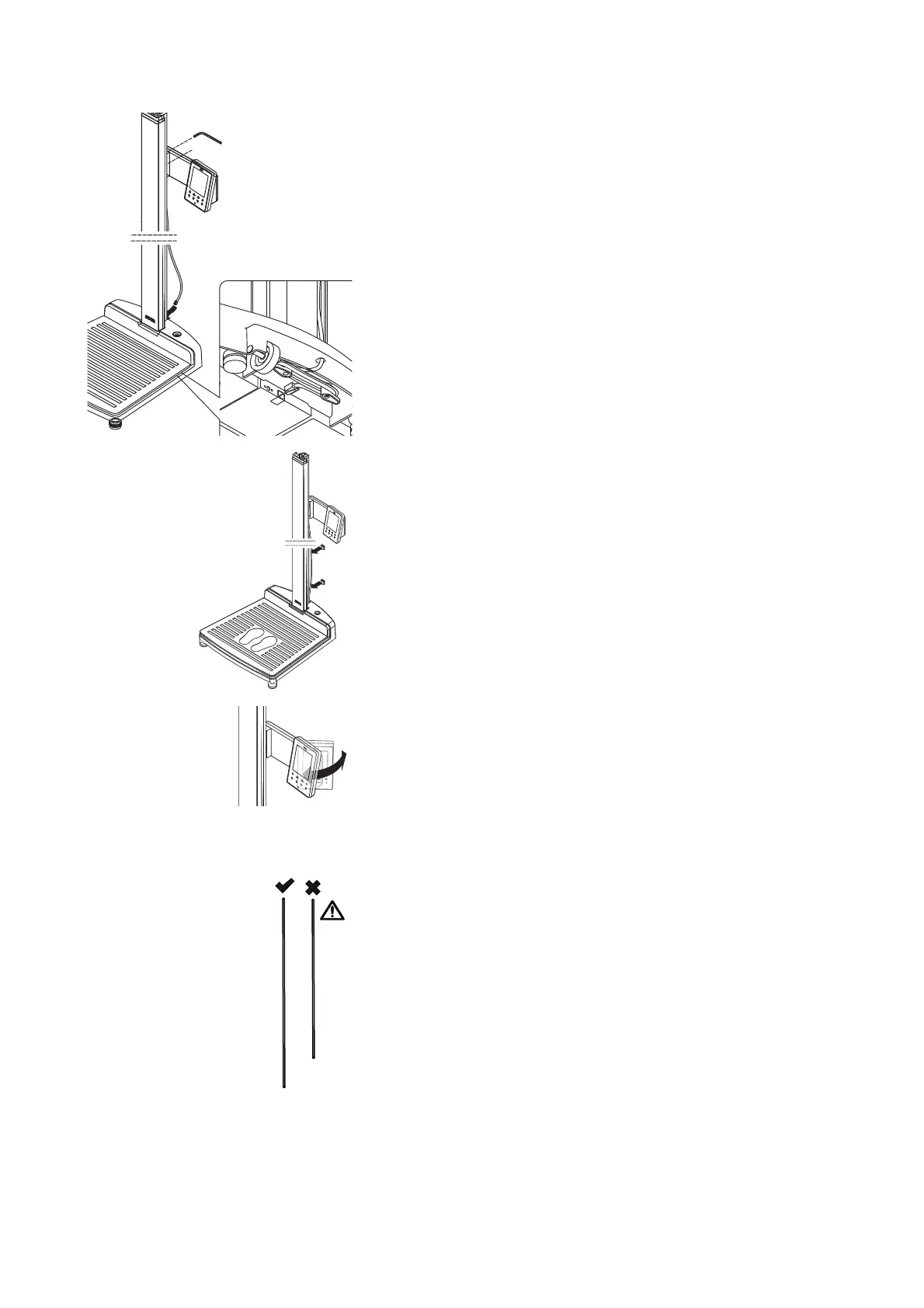

3. Serrez les deux vis à six pans creux pour fixer l'écran multifonctions dans
la position souhaitée.
4. Acheminez le câble secteur de l'écran multifonctions dans la rainure des
éléments de colonne jusqu'au socle de l'appareil.
5. Tirez le câble secteur par le trou du socle de l'appareil.
ATTENTION !
Dysfonctionnement en cas de défaut de montage
Si les câbles sont montés de sorte qu'ils sont soumis à une forte ten-
sion mécanique, cela peut générer des indications erronées et provo-
quer une panne de l'écran.
► Lors de la pose des câbles, veillez à ce que ces derniers et les fiches
ne soient pas trop pliés.
6. Enroulez l'extrémité libre du câble secteur sur l'enrouleur de câble situé
dans le socle de l'appareil.
7. Branchez la fiche du câble secteur dans la prise adéquate du plateau.
8. Fixez le câble secteur dans la rainure des éléments de colonne à l'aide
des deux colliers de câbles.
9. Orientez l'écran multifonctions de manière à pouvoir lire facilement les
informations affichées.
Monter le troisième élément de
colonne
ATTENTION !
Dommages matériels en cas de défaut de montage
En cas d'interversion des tiges filetées longue et courte, il n'est pas
possible de monter l'appareil de manière correcte.
► Veillez à installer la tige filetée longue lors du montage du troisième
élément de colonne (voir « Éléments livrés » à la page 116).
Pour installer le troisième élément de colonne, procédez comme suit :
