Seca 287 - Zweites Säulenelement Montieren; Gerät Montieren

Bevor es richtig los geht… • 17
Deutsch

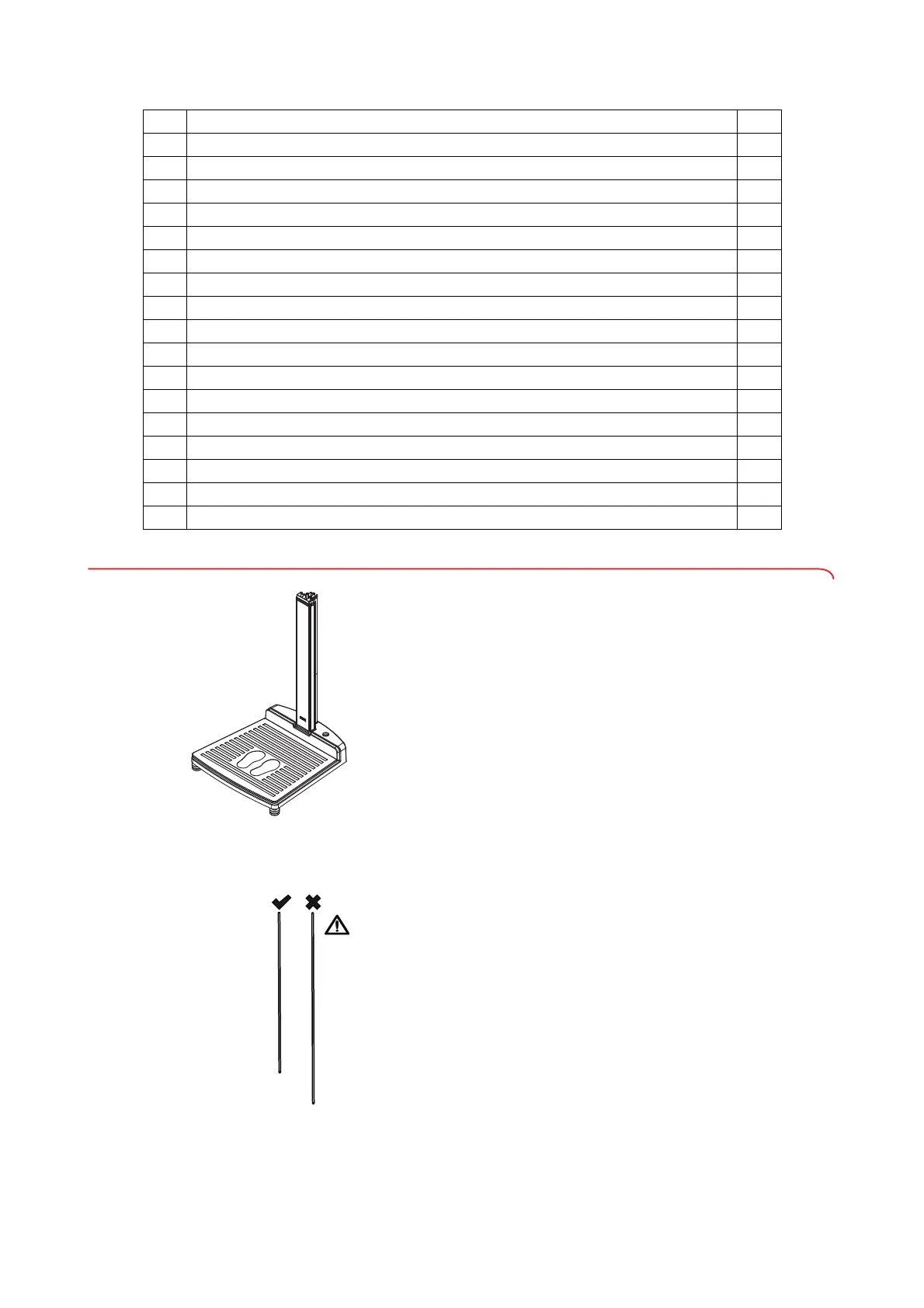

4.2 Gerät montieren
Ab Werk ist auf dem Geräteunterteil bereits das erste Säulenelement
montiert.
Führen Sie die weitere Montage mit einem Helfer durch. Wegen der großen
Bauhöhe empfehlen wir, die Komponenten auf den Boden zu legen und das
Gerät erst nach der kompletten Montage aufzurichten. Gehen Sie folgender-
maßen vor:
Zweites Säulenelement montieren ACHTUNG!
Geräteschaden durch Montagefehler
Werden die lange und die kurze Gewindestange verwechselt, kann
das Gerät nicht bestimmungsgemäß montiert werden.
► Stellen Sie sicher, dass bei der Montage des zweiten
Säulenelements die kurze Gewindestange montiert wird (siehe
„Lieferumfang“ auf Seite 16).
Um das zweite Säulenelement zu montieren, gehen Sie folgendermaßen vor:
f
Ultraschallkopfdeckel 1
g
Multifunktionsdisplay mit Netzanschlusskabel und Modularkabel 1
h
Netzteil mit Adaptern 1
i
Säulenverbinder 1
j
Referenzmessstab 1
k
Poster: „Kurzanleitung Messen“ 1
l
Maulschlüssel 1
m
Innensechskantschlüssel groß 1
n
Innensechskantschlüssel klein 1
o
Aufkleber: „Korrekte Körperhaltung“ 1
p
Kabelclips 5
q
Zylinderschraube für den Ultraschallkopfdeckel 1
r
Innensechskantschrauben für das Multifunktionsdisplay 2
s
Unterlegscheibe 1
t
Langmutter 2
-
Diskretionsabdeckung für das Multifunktionsdisplay (variantenabhängig) 1
-
Bedienungsanleitung, o. Abb 1
Nr. Komponente Stck.
