212 •
3. VISTA GENERAL

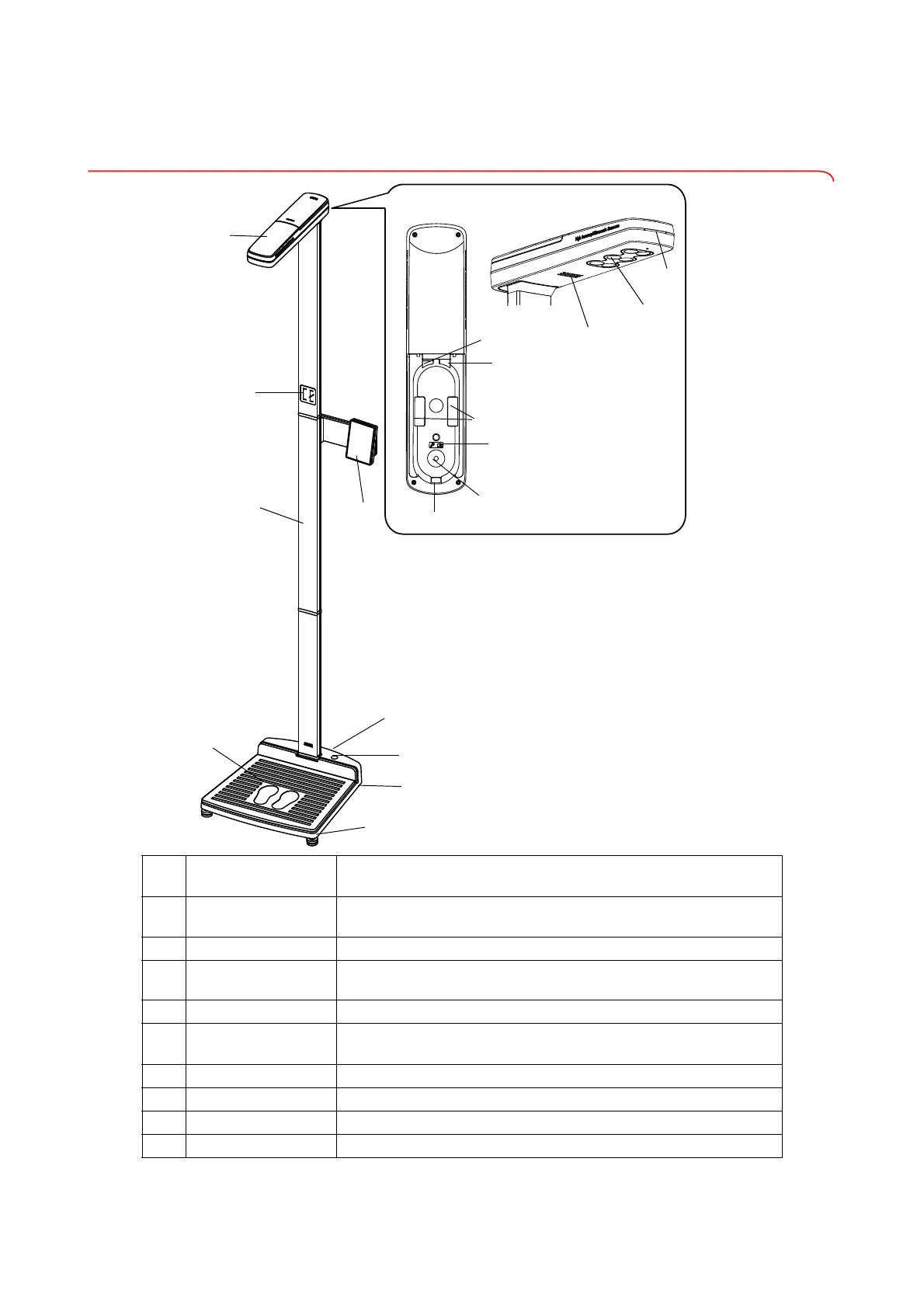

3.1 Vista del aparato
4
3
6
7
9
10
11
13
18
1
14
15
5
2
8
12
17
16
N.º
Componentes del
aparato
Función
1
Cabezal de
ultrasonidos
Sirve para la medición de longitud
2
LED de estado Indica el estado del proceso de medición
3
Sensores de
ultrasonidos
Sirven para la medición de longitud
4
Altavoz Sirve para la emisión de voz
5
Hembrilla modular
Sirve para conectar el cable modular (transmisión de datos al visor
multifuncional)
6
Interfaz de servicio Para utilizar por el seca Service
7
Portacables Sirven para colocar el cable modular
8
Placa de indicación Indicaciones para el montaje en las instrucciones de manejo
9
Abertura de montaje Sirve para el montaje de la cabeza de medición en la columna
