Seca 287 - Montaż Głowicy Ultradźwiękowej

Przygotowania do pracy... • 327
Polski

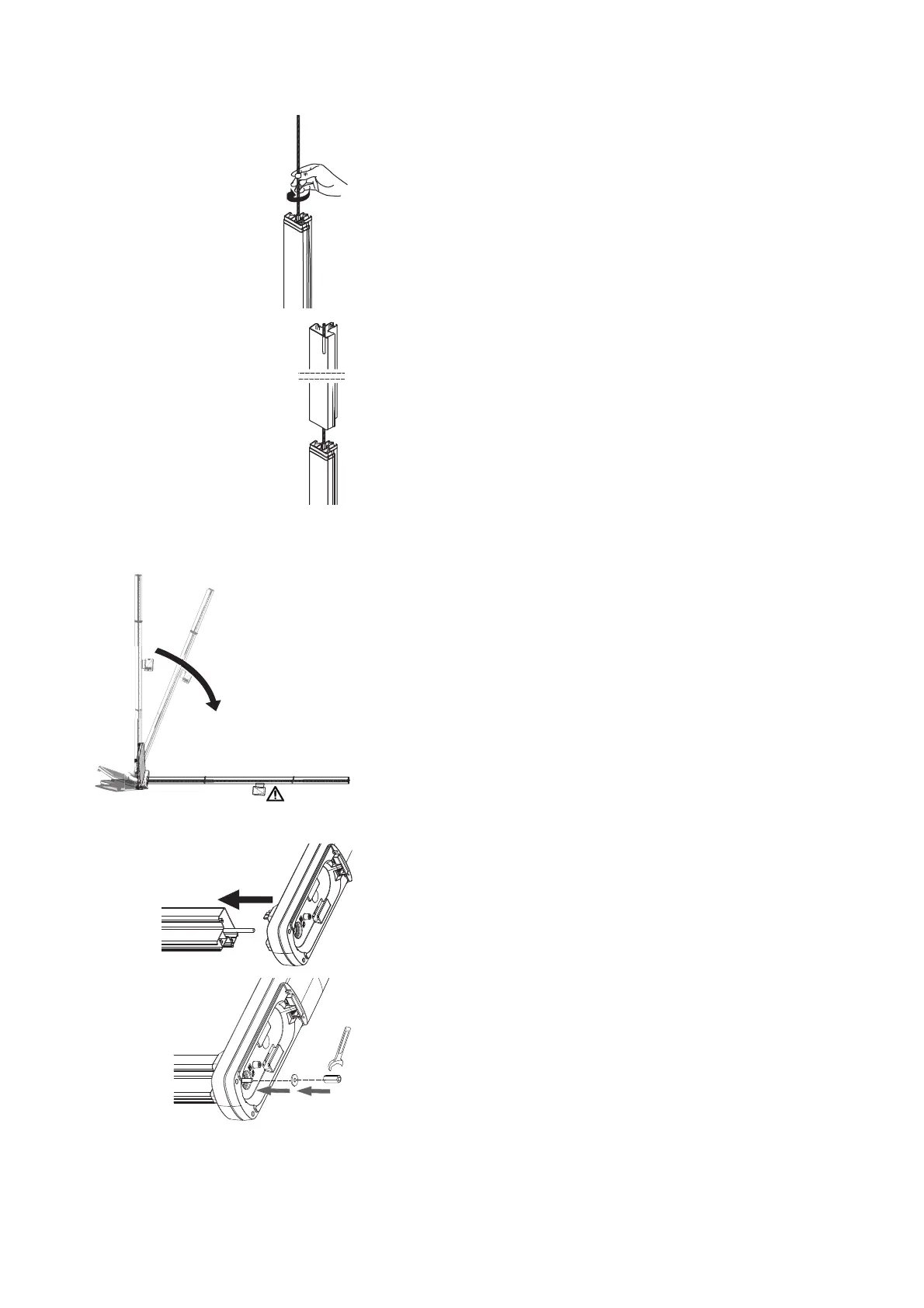

1. Wkręcić ręcznie długi pręt gwintowany w nakrętkę łącznikową drugiego
elementu kolumny.
2. Nasunąć trzeci element kolumny przez pręt gwintowany na łącznik
kolumny drugiego elementu kolumny.
Montaż głowicy ultradźwiękowej Głowicę ultradźwiękową należy zamontować na trzecim elemencie kolumny
i połączyć z kablem modułowym wyświetlacza wielofunkcyjnego.
UWAGA!
Niebezpieczeństwo uszkodzenia urządzenia wskutek błędu
montażowego
Trzeci element kolumny leży luźno na drugim elemencie kolumny.
► Kładąc urządzenie na podłodze należy przytrzymywać trzeci
element kolumny.
► Przed montażem głowicy ultradźwiękowej upewnić się, że trzeci
element kolumny znajduje się w prawidłowej pozycji.
UWAGA!
Błędy pomiaru wskutek uszkodzenia wyświetlacza wielofunkcyjnego
Po położeniu urządzenia wyświetlacz wielofunkcyjny styka się
z podłożem i może zostać uszkodzony.
► Położyć urządzenie powoli i ostrożnie na miękką podkładkę, np.
koc.
1. Przechylić urządzenie i położyć je ostrożnie na podłodze.
2. Założyć głowicę ultradźwiękową na wolny koniec pręta gwintowanego.
3. Założyć na pręt gwintowany drukarkę.
4. Wkręcić nakrętkę łącznikową na pręt gwintowany.
5. Dokręcić nakrętkę łącznikową.
