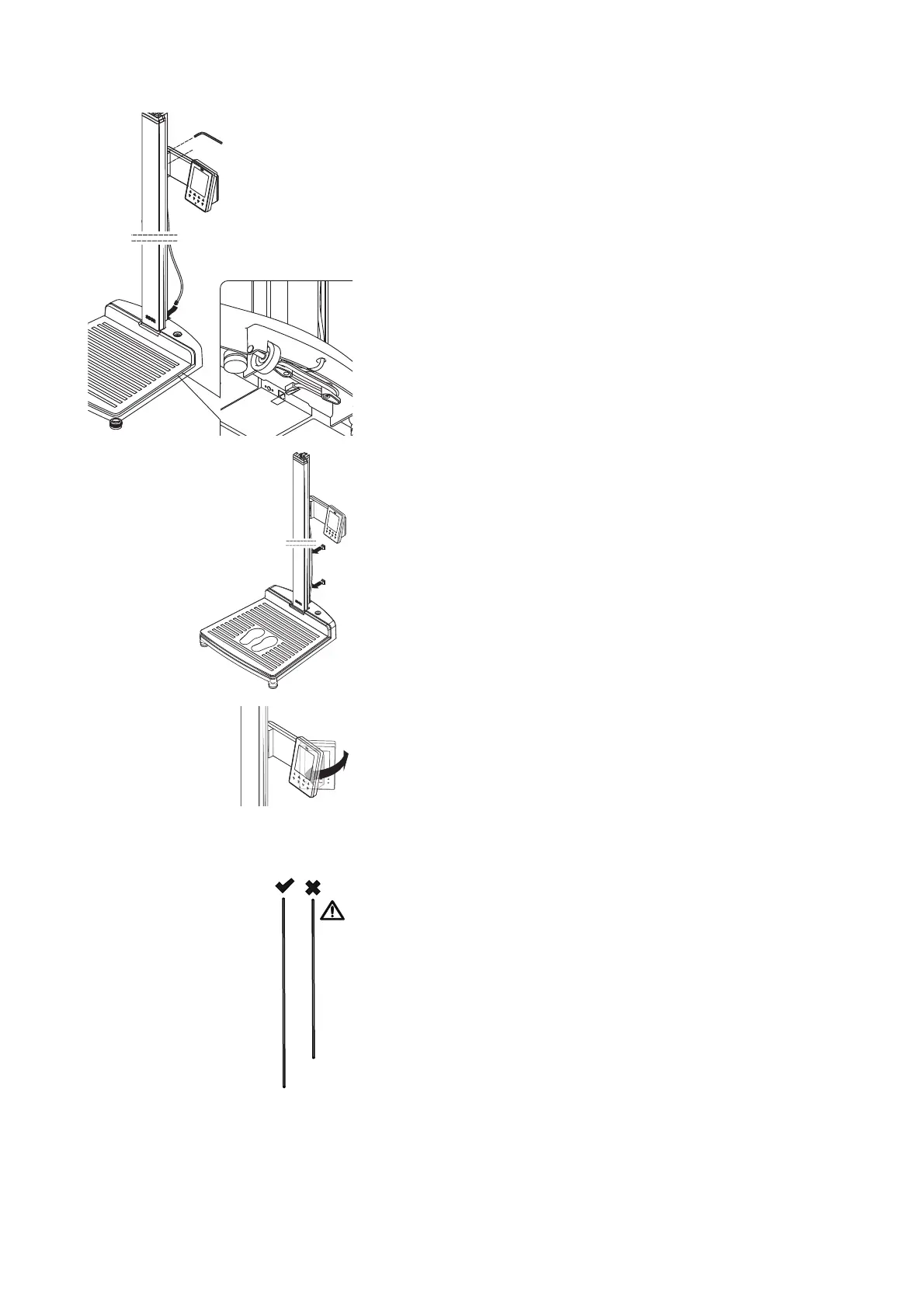

3. Aperte os dois parafusos sextavados interiores para fixar o mostrador
multifunções na posição desejada.
4. Passe o cabo de ligação de rede do mostrador multifunções pela fenda
do elemento de coluna até a parte inferior do aparelho.
5. Passe o cabo de ligação de rede pelo furo na parte inferior do aparelho.
ATENÇÃO!
Erro de funcionamento devido a erro de montagem
Se os cabos forem montados de modo que eles fiquem sob forte ten-
são mecânica, podem ocorrer indicações erradas e o monitor pode
parar de funcionar.
► Passe todos os cabos de modo que eles não fiquem muito
dobrados e de modo que o conector também não se dobre.
6. Enrole a extremidade livre do cabo de ligação de rede no enrolamento de
cabos na parte inferior da caixa.
7. Conecte o conector do cabo da ligação de rede na tomada apropriada
da plataforma de pesagem.
8. Fixe o cabo de ligação de rede com ambos os clipes para cabo na fenda
dos elementos de coluna.
9. Gire o mostrador multifunções de modo que você possa fazer as leituras
de forma confortável.
Montar o terceiro elemento de
coluna
ATENÇÃO!
Danos ao aparelho por erro de montagem
Se a barra roscada comprida for trocada pela curta, não será possível
montar o aparelho corretamente.
► Garanta que a barra roscada comprida entre na montagem do
terceiro elemento de coluna (ver “Incluído no fornecimento” na
página 271).
