Kapitel 5 Betriebsanleitung
DME5000
14 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 8009813/ZJV1/2017-05
5.2.1 Verdrahtungshinweise
Es werden generell abgeschirmte Leitungen für Versorgung und Schnittstelle
empfohlen (siehe Abschnitt 9.2 „Zubehör“).
Ein einwandfreies und vollständiges Schirmkonzept ist für die störungsfreie Funktion
erforderlich. Speziell muss auf die beidseitige Auflage des Kabelschirmes an
Schaltschrank und DME5000 geachtet werden. Der Kabelschirm der vorkonfektionierten
M16-Kabel ist mit dem Metallstecker und damit mit dem DME5000-Gehäuse verbunden.
Der Kabelschirm am Schaltschrank muss großflächig mit der Betriebserde verbunden
werden. Potenzialausgleichströme über den Kabelschirm sind durch geeignete
Maßnahmen zu vermeiden. Eine störsichere Datenübertragung ist nur bei Verwendung von
abgeschirmten Leitungen mit paarweise verdrillten Adern gegeben.
Die Schirme der PROFIBUS-Leitungen sind über die PROFIBUS-Stecker miteinander
verbunden.

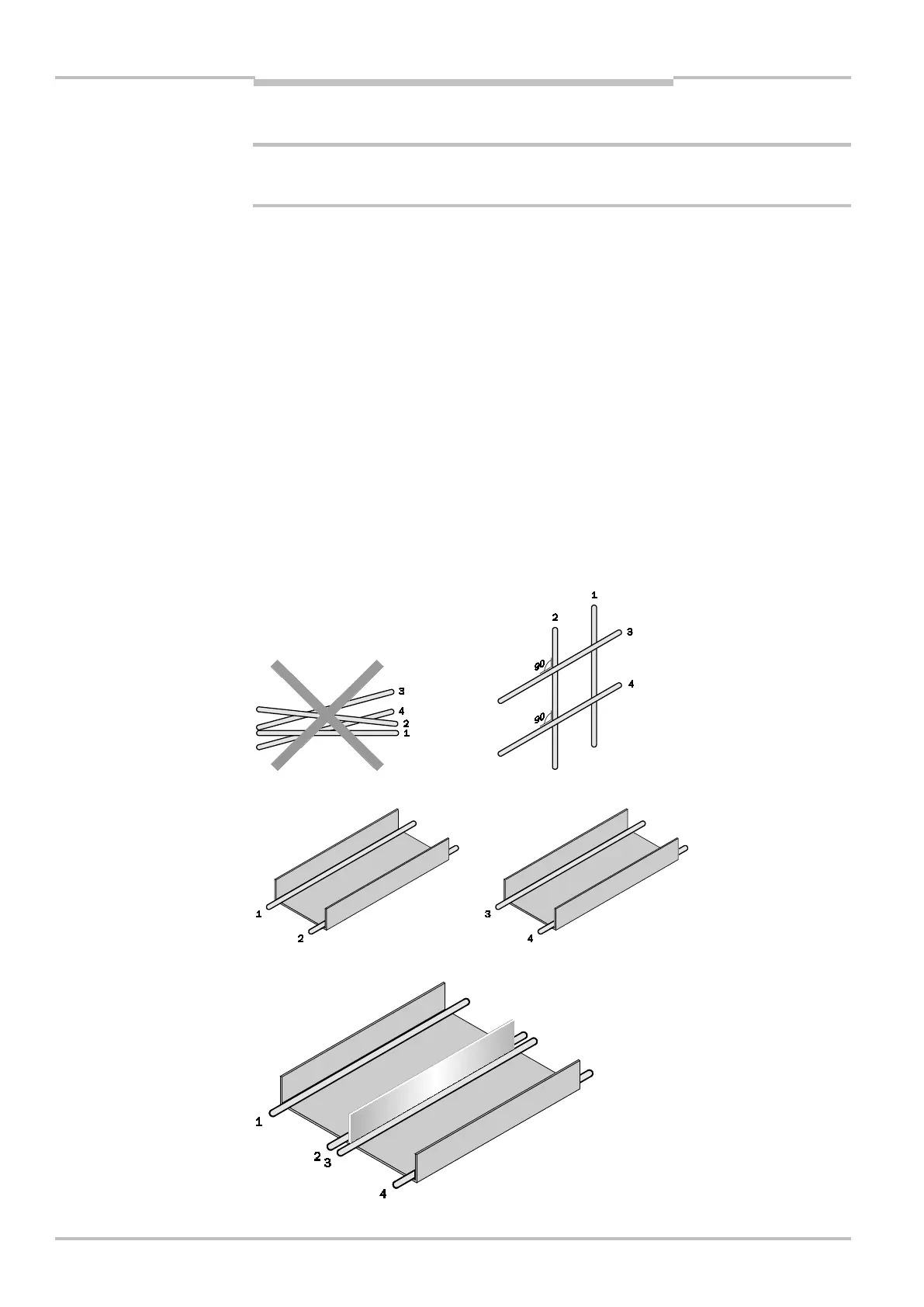

Legende Kabelgruppen Abbildung 11 bis Abbildung 13:
1 = sehr störempfindliche Leitungen (analoge Messleitungen)
2 = störempfindliche Leitungen (Sensorkabel, Kommunikationssignale, Busleitungen)
3 = Störquellen-Leitung (Steuerkabel für induktive Lasten, Motorbremsen)
4 = stark störende Leitungen (Ausgangskabel von Frequenzumrichtern, Versorgung von
Schweißanlagen, Leistungskabel)
Gruppe 1, 2 und 3, 4
Ideal: Leitungen in verschie-
denen Kabelkanälen
Alternativ: Leitungen durch
metallischen Trennsteg
