Kapitel 13 Betriebsanleitung
DME5000
62 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 8009813/ZJV1/2017-05
13.7 DeviceNet-Schnittstelle
13.7.1 Allgemeines
Die Vendor-ID des DME5000-xx4 und DME5000-xx5 (DeviceNet) ist 808.
Der DeviceNet-Typ (Generic Type) ist 0.
Der Produktcode ist 3-stellig:
DME5000-xx4 hat den Produktcode 4
DME5000-xx5 hat den Produktcode 5
Grundlage ist die DeviceNet-Spezifikation 2.0, Errata 5.
Der Produktname ist „DME5000“.
13.7.2 Konfiguration
Die Konfiguration und Inbetriebnahme des DME5000 als DeviceNet-Slave wird anhand
der Allen-Bradley-Software „RS Networx for DeviceNet (Revision 4.12)“ gezeigt:
Vorgehensweise:
DME5000-xx4
8-poligen M16-Gerätestecker aufstecken und anschließen.
5-poligen M12-DeviceNet-Stecker aufstecken und anschließen.
DME5000-xx5
5-poligen M12-DeviceNet-Stecker aufstecken und anschließen.
ESD-Datei von der mitgelieferten Diskette importieren.
Tools/EDS-Wizzard anklicken und den Anweisungen des EDS Wizzard folgen.
Im Folder „...\DeviceNet\Vendor\SICKAG\GenericDevice“ erscheint das DME5000.

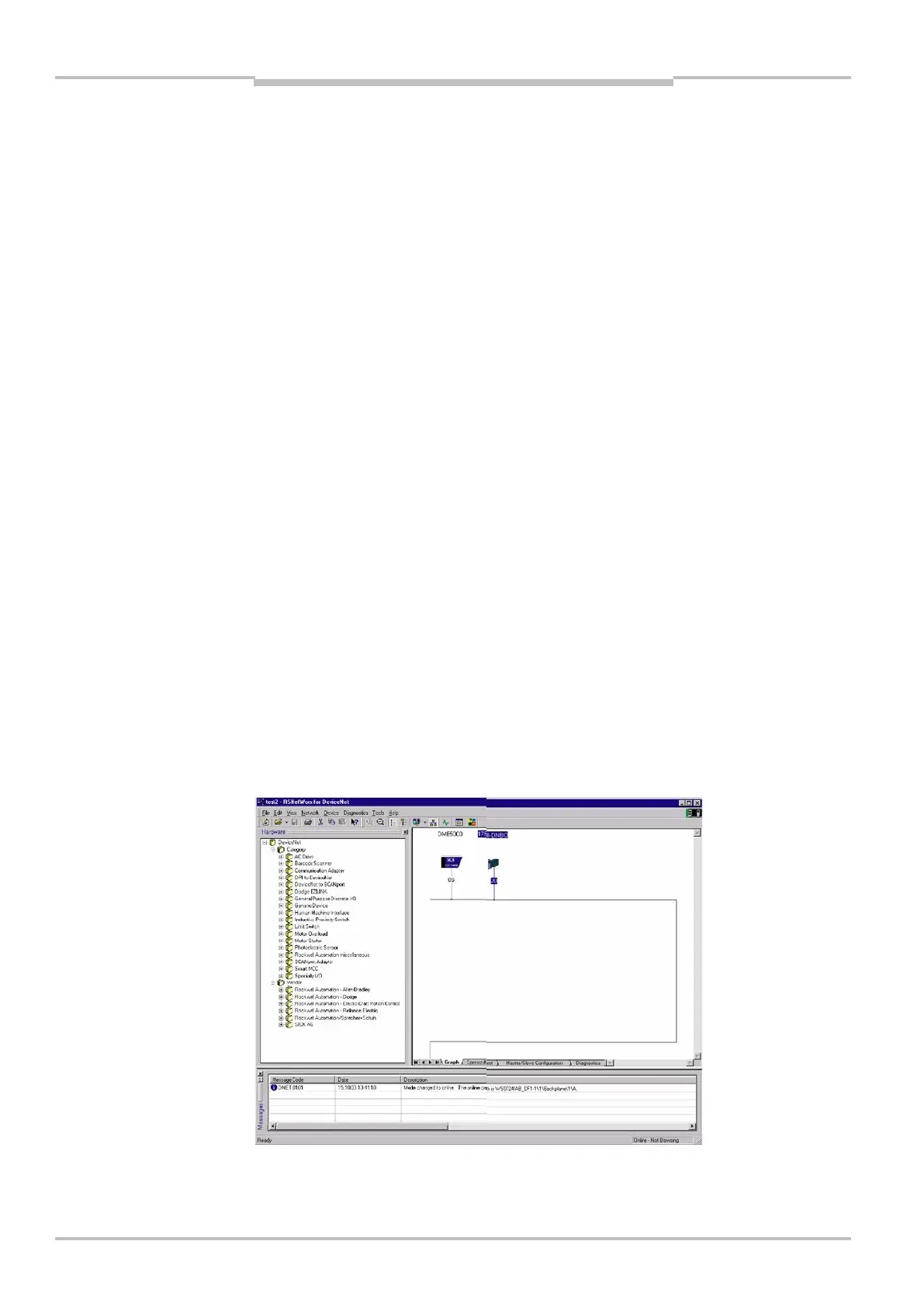

Mit dem Mauszeiger an den Bus anhängen (siehe Screenshot).
Mit Doppelklick auf die Adresse (hier 06) die Slave-Adresse einstellen (vergleiche
Seite 20 „3.1.2 Bus Address“). Die Baudrate muss ebenfalls übereinstimmen.
