13.7.3 Datenaustausch

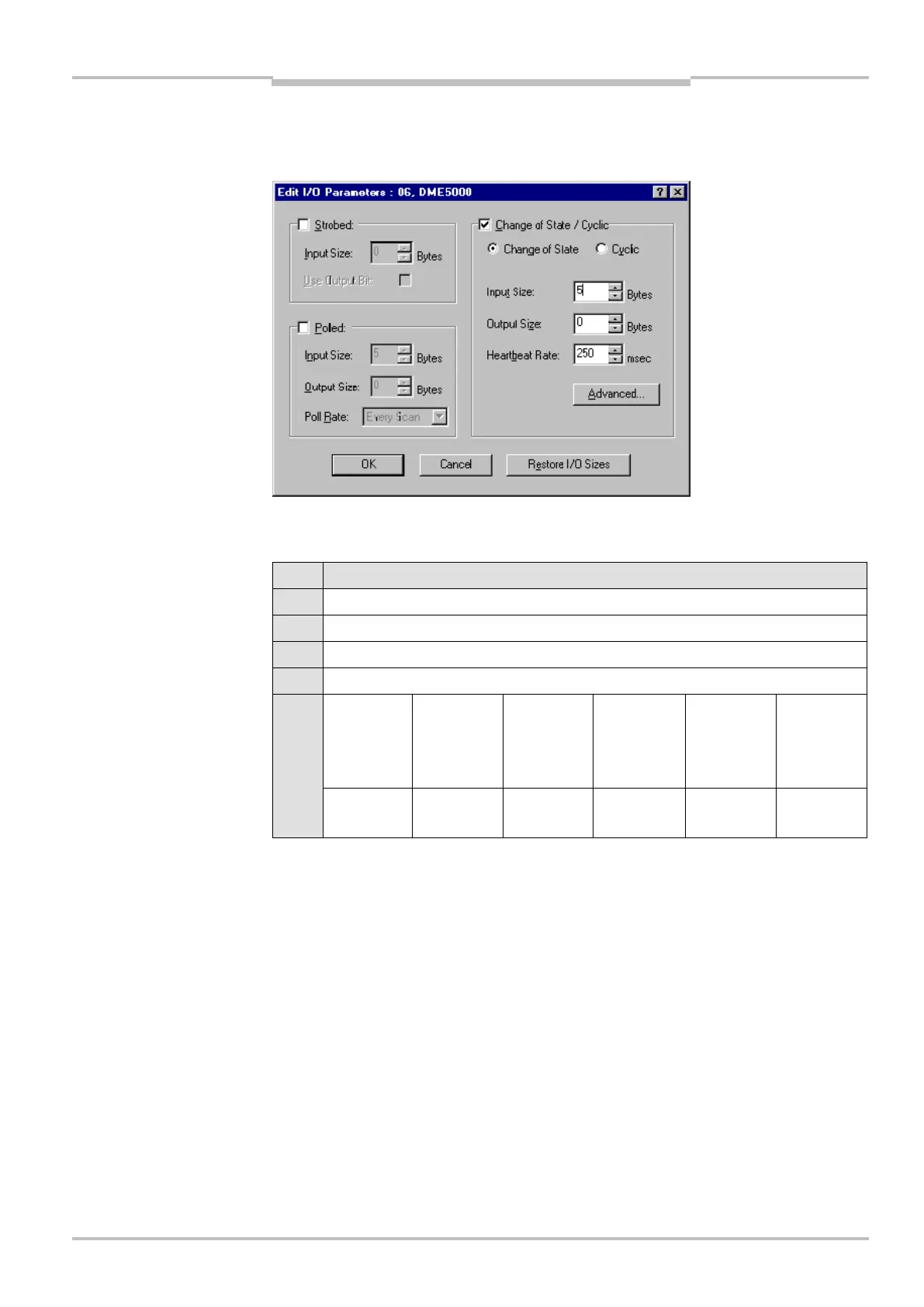

Die Art des Datenaustausches wird im Fenster „Edit I/O Parameters“ eingestellt:
Es werden 5-Byte-Daten gesendet, in Byte 0 bis 3 wird der Messwert dargestellt, in Byte 4
sind Diagnosedaten:
Byte
0 Position Value (low Byte Attribute 10)
1 Position Value
2 Position Value
3 Position Value (High-Byte-Attribute 10)
4 Laser on:
1
Laser off:
0
MF1
active: 1
MF1 not
active: 0
MF2
active: 1
MF2 not
active: 0
Reserved
by
DeviceNet
Warning: 1
No
warning: 0
Alarm: 1
No Alarm:
0
7 6 5 4, 3, 2 1 0
Warnung:
Hier werden alle Vorausfallmeldungen als Sammelmeldung ausgegeben:
 Übertemperatur
 Verschmutzung
 Laservorausfallmeldung
Alarm:
Plausibilitätsfehler signalisiert, dass keine Messung möglich ist, parallel wird Messwert „0“
ausgegeben.
13.7.4 Polled Mode
Der Prozessdatenaustausch zwischen DME5000 und DeviceNet-Master erfolgt standard-
mäßig über eine Polled I/O connection. Dabei werden die Slaves zyklisch vom Master
abgefragt.
