Betriebsanleitu
ng
Kapitel
9
DME5000
8009813/ZJV1/
2017
-
05
©
SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten
31
Technische D
aten
9
T
echnisc
he Daten
9.1

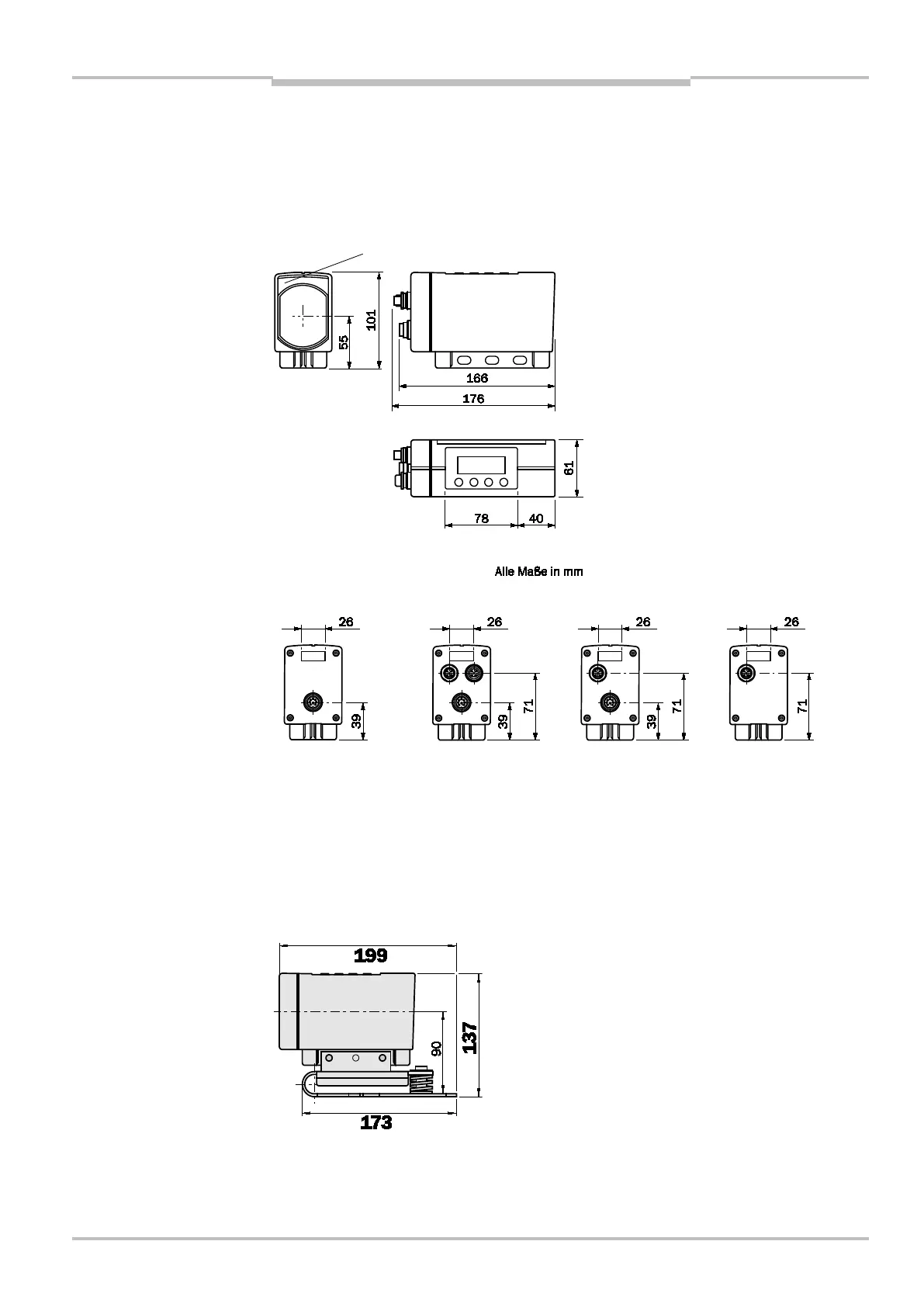

Maßzeichnung
DME5000
-
xx1
DME5000
-
xx3
1 x M16
-Stecker
(SSI/RS 422)
DME5000
-
xx2
1 x M16
-
/2 x M12
Stecker (PROFIBUS
®
)
DME5000
-
xx4
DME5000
-
xx7
1 x M16
-
/1 x M12
-
Stecker (DeviceNet)
2 x M12
-Stecker
(Hiperface)
DME5000
-
xx5
1 x M12
-Stecker
(DeviceNet)
Abb.
20
:
Maßzeichnung
DME5000
Abb.
21
: Maßzeichnungen
Rückansicht
DME5000
Abb.
22
:
Maßzeichnung
DME5000
am Halter
montiert
Gerätenu
llpunkt
30
32
Table of Contents
Deutsch
3
Default Chapter
2
German Seite
2
Table of Contents
3
1 Verwendete Symbole und Abkürzungen
5
Typenschild
5
Zjv1/2017
5
2 Bestimmungsgemäße Verwendung
6
3 Sicherheitshinweise
7
Laserwarnhinweis
7
4 Funktionsweise
8
5 Inbetriebnahme
9
Montage
9
Vorgehensweise bei der Ausrichtung
10
Anordnung Benachbarter Entfernungs-Messgeräte
11
Anordnung Entfernungs-Messgerät mit Benachbarter Datenübertragung
11
Elektrischer Anschluss
12
Verdrahtungshinweise
14
PROFIBUS-Terminierung
15
6 Bedienung
16
Aufbau des Bedienfeldes
16
Bedienfeld
16
7 Menüstruktur
19
Flussdiagramm
19
Erklärungen zur Menüstruktur
19
8 Beispiel
29
Parametereingabe am Beispiel „Code-Eingabe
29
9 Technische Daten
31
Maßzeichnung
31
Zubehör
32
Reflektoren
32
Stecker/Leitungen
33
Befestigungstechnik
39
Wetterschutzgehäuse
39
Umlenkspiegel
40
Schnittstellenadapter
40
Kühlgehäuse
41
Technische Daten DME5000-1Xx
42
Technische Daten DME5000-2Xx
43
Technische Daten DME5000-3Xx
44
10 Wartung
45
11 Troubleshooting
46
12 Begriffserklärungen
49
Profibus
49
Ssi
50
Devicenet
50
Hiperface
51
13 Anhang
52
Preset
52
PROFIBUS-Schnittstelle
54
Datenformat DME zu Master
54
Datenformat Master zu DME
55
Diagnosedaten (bei Aktiviertem Parameter „Extended Diagnostics")
55
Inbetriebnahme DME5000 PROFIBUS (Beispiel Siemens Step 7)
57
Schnittstellenadapter
58
Sleepmodus
59
RS-422-Schnittstelle
59
Protokoll
60
Befehle
60
Beispiele für Befehle (Standard-Protokoll)
61
Devicenet-Schnittstelle
62
Allgemeines
62
Konfiguration
62
Datenaustausch
65
Polled Mode
65
Change of State Mode
66
Parameter Offset und Preset
66
Sleepmodus (Laser Aus)
67
Parameter IM DME5000 Speichern
68
Zusätzliche Diagnosedaten
68
Hiperface-Schnittstelle
70
Typenspezifische Einstellung
71
Übersicht der Unterstützen Befehle
71
Übersicht der Hiperface-Standard-Statusmeldungen
72
Verhalten bei Fehlern und Vorausfallmeldungen
72
English
73
1 Icons and Abbreviations Used
75
Type Label
75
2 Intended Use
76
3 Safety Notes
77
Laser Warning Note
77
4 Function
78
5 Commissioning
79
Mounting
79
How to Align
80
Alignment of Adjacent Distance Measuring Devices
81
Alignment of Distance Measuring Device with Adjacent Data Transmission
81
Electrical Connection
82
Wiring Notes
84
PROFIBUS Termination
85
6 Operation
86
Operating Panel Setup
86
Operating Panel
86
7 Menu Structure
89
Flow Chart
89
Explanations on the Menu Structure
89
8 Example
99
Parameter Input at the Example "Code Input
99
9 Technical Data
101
Dimensional Drawing
101
Accessories
102
Reflectors
102
Cables and Connectors
103
Attachment Method
109
Weather Protection Hood
109
Passive Reflector
110
Interface Adapter
110
Cooling Casing
111
Technical Data DME5000-1Xx
112
Technical Data DME5000-2Xx
113
Technical Data DME5000-3Xx
114
10 Maintenance
115
11 Troubleshooting
116
12 Terms
119
Profibus
119
Ssi
120
Devicenet
121
Hiperface
121
13 Annex
122
Preset
122
PROFIBUS Interface
124
Data Format DME to Master
124
Data Format Master to DME
125
Diagnosis Data (for Activated Parameter "Extended Diagnostics")
125
Commissioning DME5000 PROFIBUS (Example Siemens Step 7)
127
Interface Adapter
128
Sleep Mode
129
Interface
129
Protocol
130
Commands
130
Examples for Commands (Standard Protocol)
131
Devicenet Interface
132
General
132
Configuration
132
Data Exchange
135
Polled Mode
135
Change of State Mode
136
Parameter Offset and Preset
136
Sleep Mode (Laser Off)
137
Save Parameter in DME5000
138
Additional Diagnosis Data
138
Hiperface Interface
140
Type-Specific Settings
141
Overview of the Supported Commands
141
Overview of the Hiperface Standard Status Messages
142
Conduct in Case of Errors and Pre-Failure Messages
142
