Betriebsanleitung Kapitel 5
DME5000
8009813/ZJV1/2017-05 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 9
Inbetriebnahme
5 Inbetriebnahme
5.1 Montage
Das DME5000 und der Reflektor werden so befestigt, dass der Reflektor immer im Sicht-
feld des Sensors ist.
Das DME5000 wird so ausgerichtet, dass sich der (auch in großen Abständen) gut sicht-
bare Lichtfleck im Zentrum des Reflektors befindet.
Die als Zubehör erhältliche Ausrichthalterung ermöglicht eine einfache Justierung in X- und
Y-Richtung:
Die Reflektorgröße ist so zu wählen, dass der Lichtfleck bei Vibrationen nicht vom
Reflektor abwandert. Ist der Reflektor am bewegten Teil befestigt, ist in der Regel eine
kleinere Reflexionsfolie ausreichend. Bei hochglänzenden Oberflächen (z. B. Regalprofile,
Paletten mit Stretchfolien, Fahrschienen), die den Lichtstrahl oder Streulicht einspiegeln,
Reflektor in den „freien Raum“ ausrichten: mit ca. … 3° Neigung (X- oder Y-Richtung)
montieren. Verschiedene Reflektorgrößen siehe Abschnitt 9.2 „Zubehör“ (ab Seite 32).

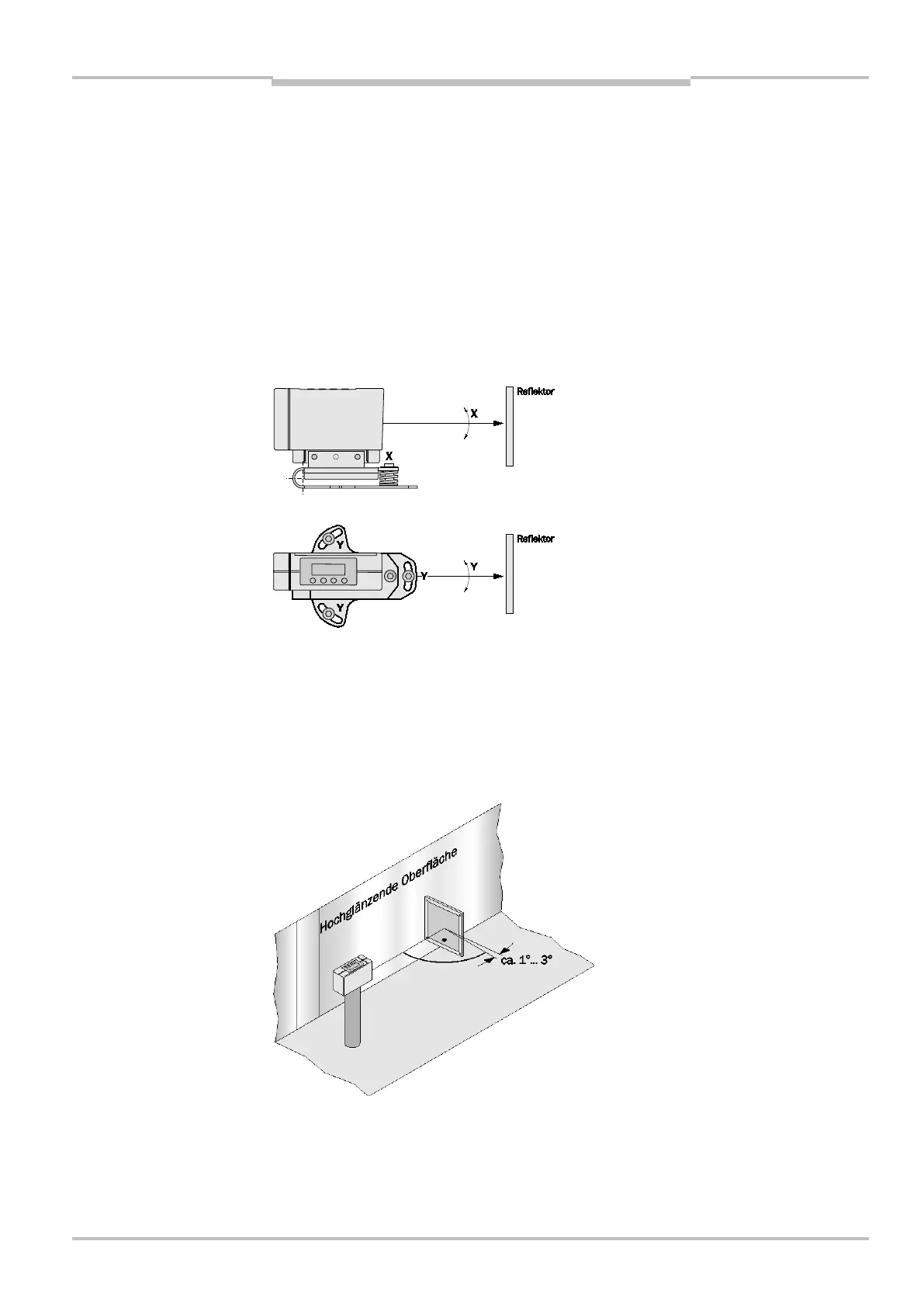

Abb. 2: Justage DME5000
Abb. 3: Justage DME5000
bei hochglänzender
Umgebung
