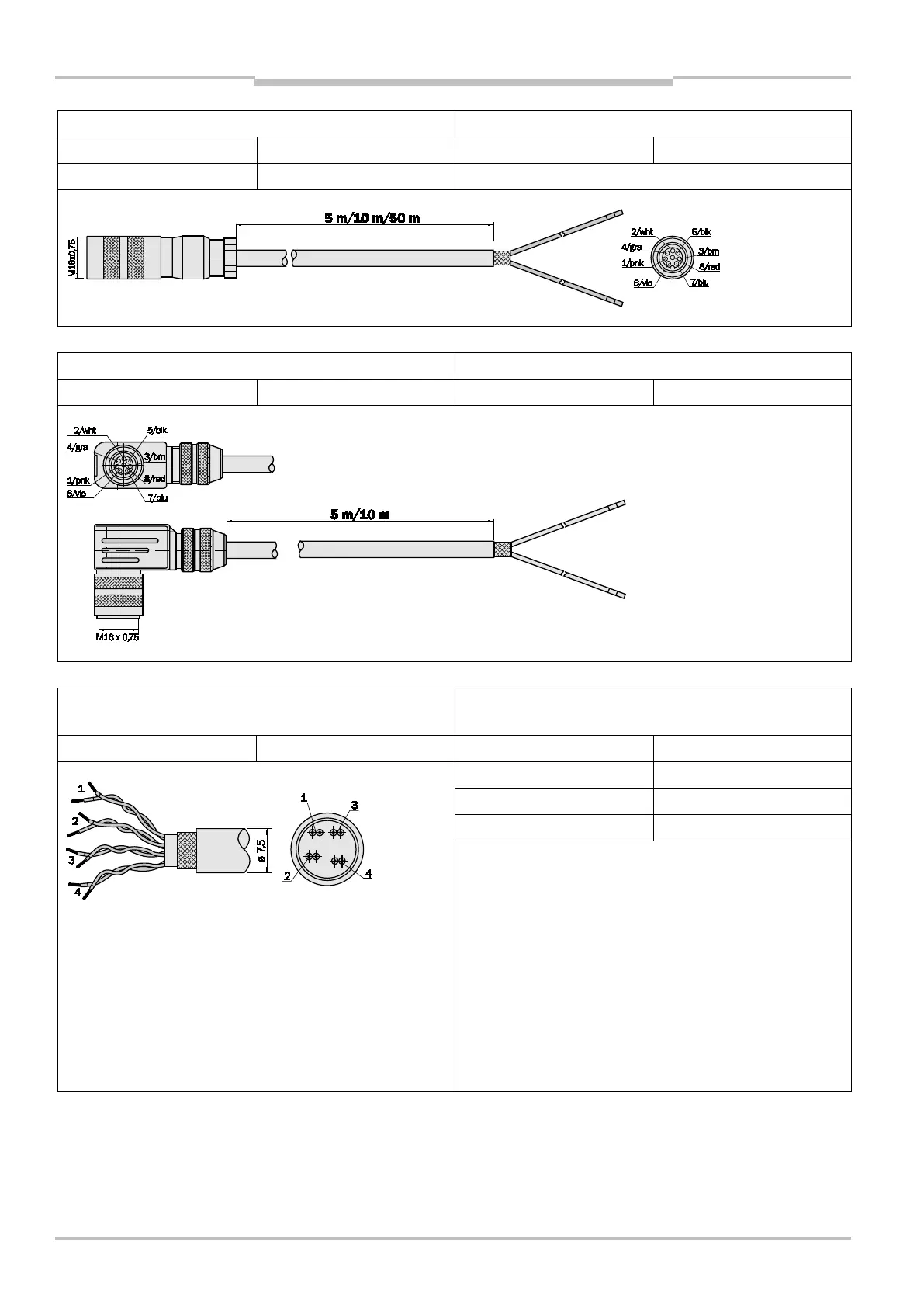

Technische Daten
Leitungsdose M16, 8-polig, gerade, 5 m/50 m, geschirmt Leitungsdose M16, 8-polig, gerade, 10 m, geschirmt
Typ: DOL-1608-G05MA Bestell-Nr.: 2026742 Typ: DOL-1608-G10MA Bestell-Nr.: 2027193
Typ: DOL-1608-G50MA Bestell-Nr.: 6032903
Leitungsdose M16, 8-polig, gewinkelt, 5 m, geschirmt Leitungsdose M16, 8-polig, gewinkelt, 10 m, geschirmt
Typ: DOL-1608-W05MA Bestell-Nr.: 2026743 Typ: DOL-1608-W10MA Bestell-Nr.: 2027194
Leitung 2 x 0,5 mm
2
, 6 x 0,25 mm
2
,
paarweise verdrillt, abgeschirmt
Technische Daten
Typ: LTG-2308-MW Bestell-Nr.: 6026292 Temperaturbereich bewegt –5 ... +70 °C
Legende:
1 = Adernpaar blk/wht
2 = Adernpaar red/vio
3 = Adernpaar pnk/gra
4 = Adernpaar brn/blu
5 = Isolierfolie
6 = Schirm
7 = PUR-Mantel
festverlegt –40 ... +80 °C
Mantel PUR kieselgrau
Schirm verzinntes Kupfergeflecht
Steckeransicht
Steckeransicht
