4 Technical Data
464
7UT613/63x Manual
C53000-G1176-C160-2

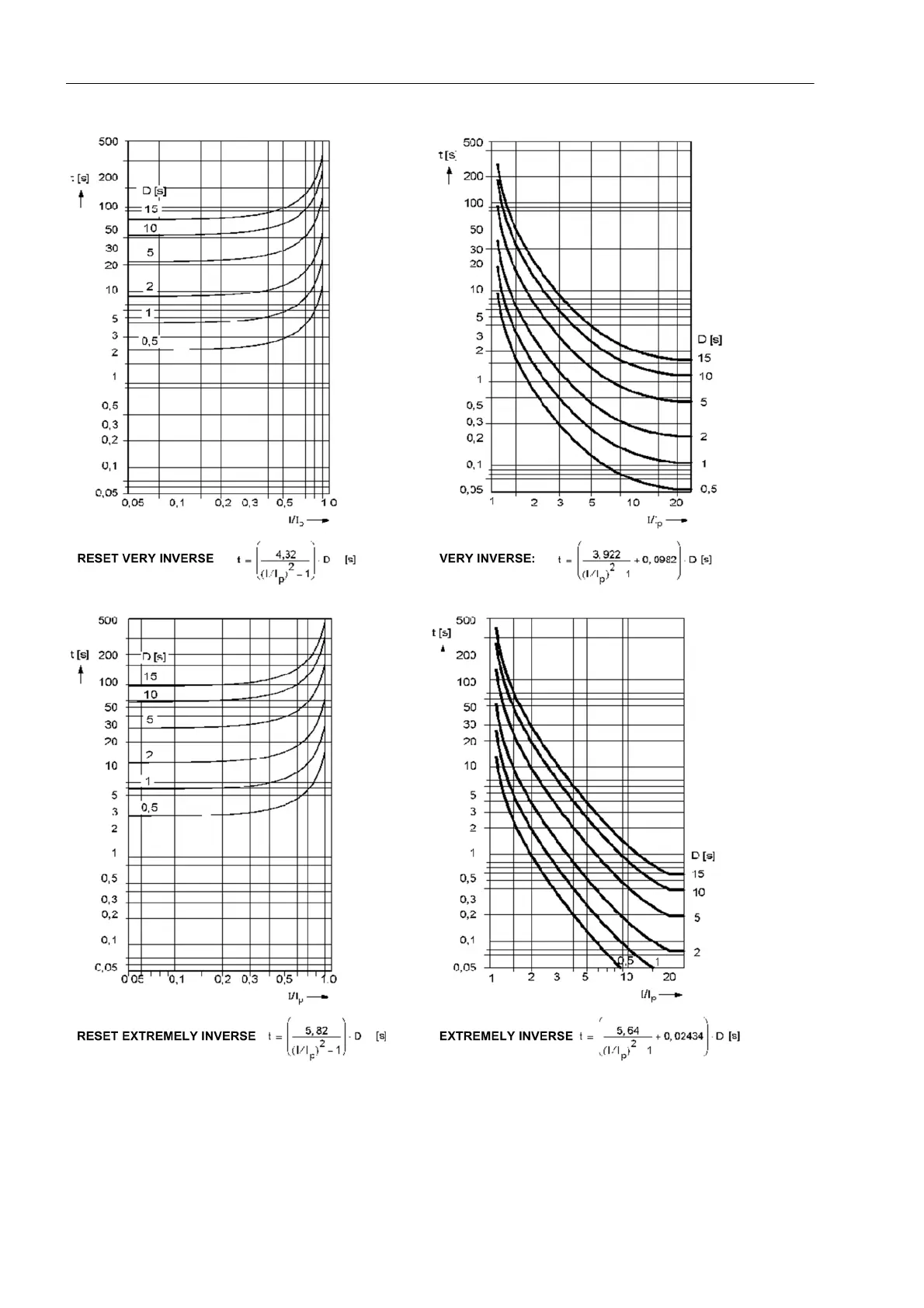

Figure 4-17 Dropout time and trip time characteristics of the inverse time unbalanced load stage, acc. to ANSI
