Sigma 3-16L - Layout and Mode of Operation; Layout of the Centrifuge; Functional and Operating Elements

Laboratory Centrifuge Sigma 3-16L
Laboratory Centrifuge Sigma 3-16L IVD
2 Layout and mode of operation
Version 03/2014, Rev. 2.22 of 24/10/2023 • sb
11 / 84
Original operating manual, part no. 0700902
Pos: 15 /100 Sig ma/100 BA Zentrif ugen Sigma (S tandardmod ule)/020 Aufbau und Wirkungsw eise/020 Auf bau und Wirkungsw eise===== ============================= @ 26\mod_1405 318981820_68. docx @ 191779 @ 1 @ 1
→
2 Layout and mode of operation
Pos: 16 /100 Sig ma/100 BA Zentrif ugen Sigma (S tandardmod ule)/020 Aufbau und Wirkungsw eise/020-0 010 Aufbau der Z entrifuge---------------------------------------------------- @ 26\mod_140531 8982945_68.docx @ 191793 @ 2 @ 1
→
2.1 Layout of the centrifuge
Pos: 17 /100 Sig ma/110 BA Zentrif ugen Sigma (Pr ojekte)/3- 16L/020 Aufba u und Wirkungsw eise/020-0010-0 010 Funktio ns- und Bedien elemente 3-16 L @ 29\mod_1 405321589340_ 68.docx @ 1971 41 @ 3 @ 1
2.1.1 Functional and operating elements
1 Lid
2 User interface (see
chapter 6.3.1 - "User
interface")
3 Mains switch

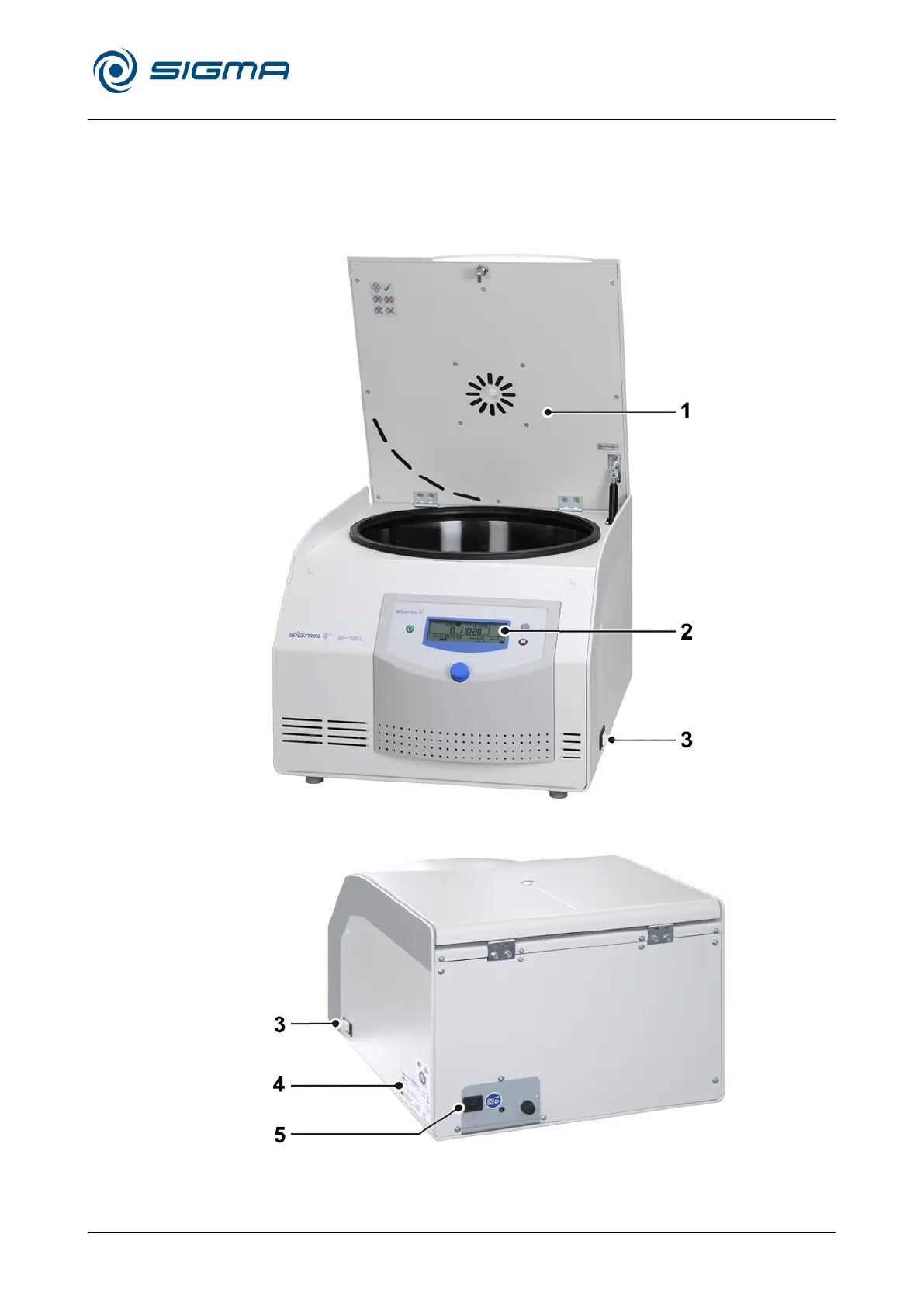

Fig. 1: Total view of the centrifuge
4 Name plate
(see chapter 2.1.2 -
"Name plate")
5 Mains power input
Fig. 2: Rear view of the centrifuge
