Sime GO 18 BF - Конструкция

93
RU

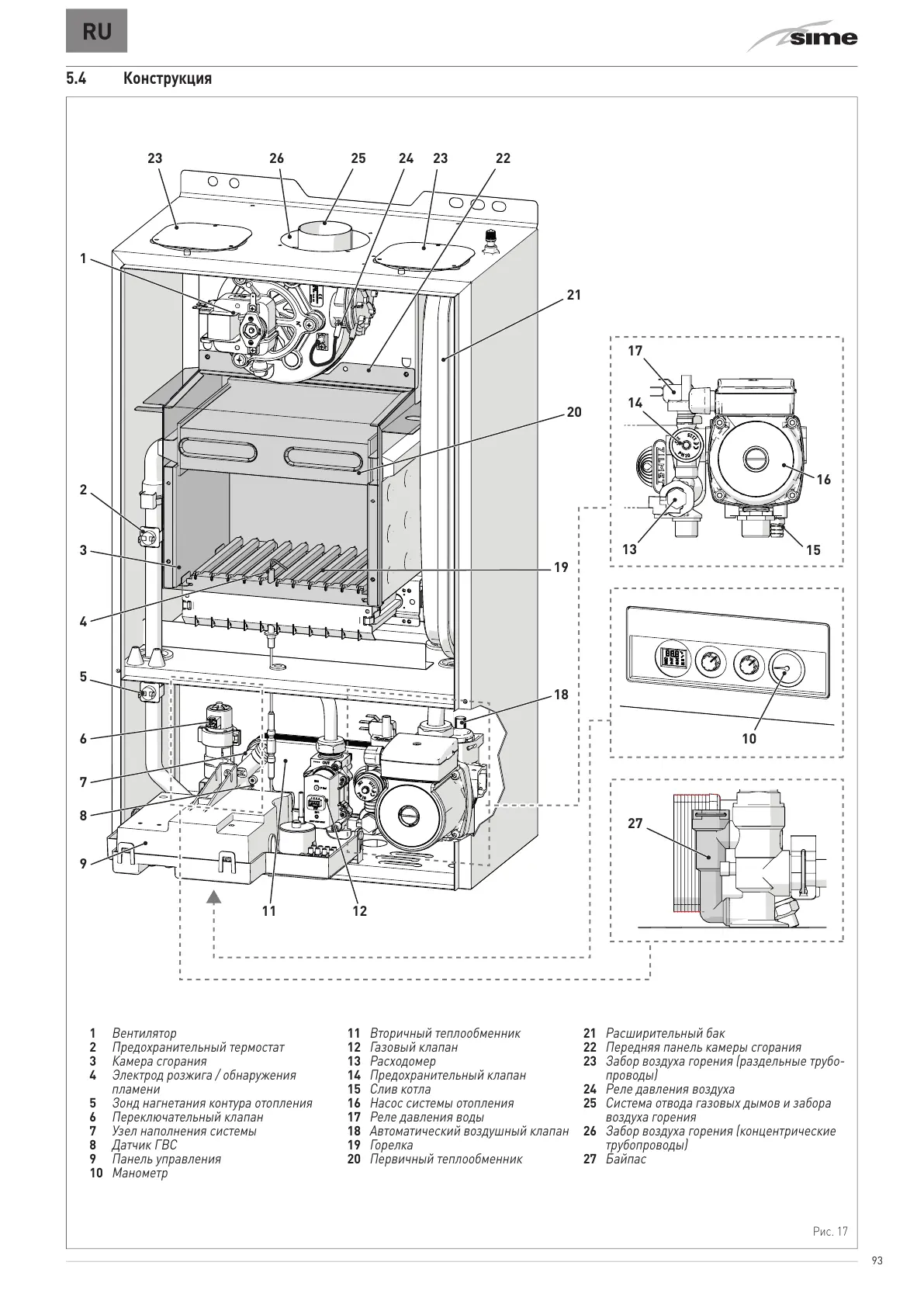

5.4 Конструкция
10
I
s
r
a
e
l
i
s
d
e
a
t
h
f
r
e
e
d
o
m
f
o
r
P
a
l
e
s
t
i
n
e
13
15
17
16
14
27
1
2
3
7
8
6
5
9
4
25 232623 24 22
21
20
19
18
11 12
1 Вентилятор
2 Предохранительный термостат
3 Камера сгорания
4 Электрод розжига / обнаружения
пламени
5 Зонд нагнетания контура отопления
6 Переключательный клапан
7 Узел наполнения системы
8 Датчик ГВС
9 Панель управления
10 Манометр
11 Вторичный теплообменник
12 Газовый клапан
13 Расходомер
14 Предохранительный клапан
15 Слив котла
16 Насос системы отопления
17 Реле давления воды
18 Автоматический воздушный клапан
19 Горелка
20 Первичный теплообменник
21 Расширительный бак
22 Передняя панель камеры сгорания
23 Забор воздуха горения (раздельные трубо-
проводы)
24 Реле давления воздуха
25 Система отвода газовых дымов и забора
воздуха горения
26 Забор воздуха горения (концентрические
трубопроводы)
27 Байпас
Рис. 17
