102
RU
m
ПРЕДУПРЕЖДЕНИЕ!
Котел необходимо навесить на высоте, удобной для работ
по демонтажу и техническому обслуживанию.

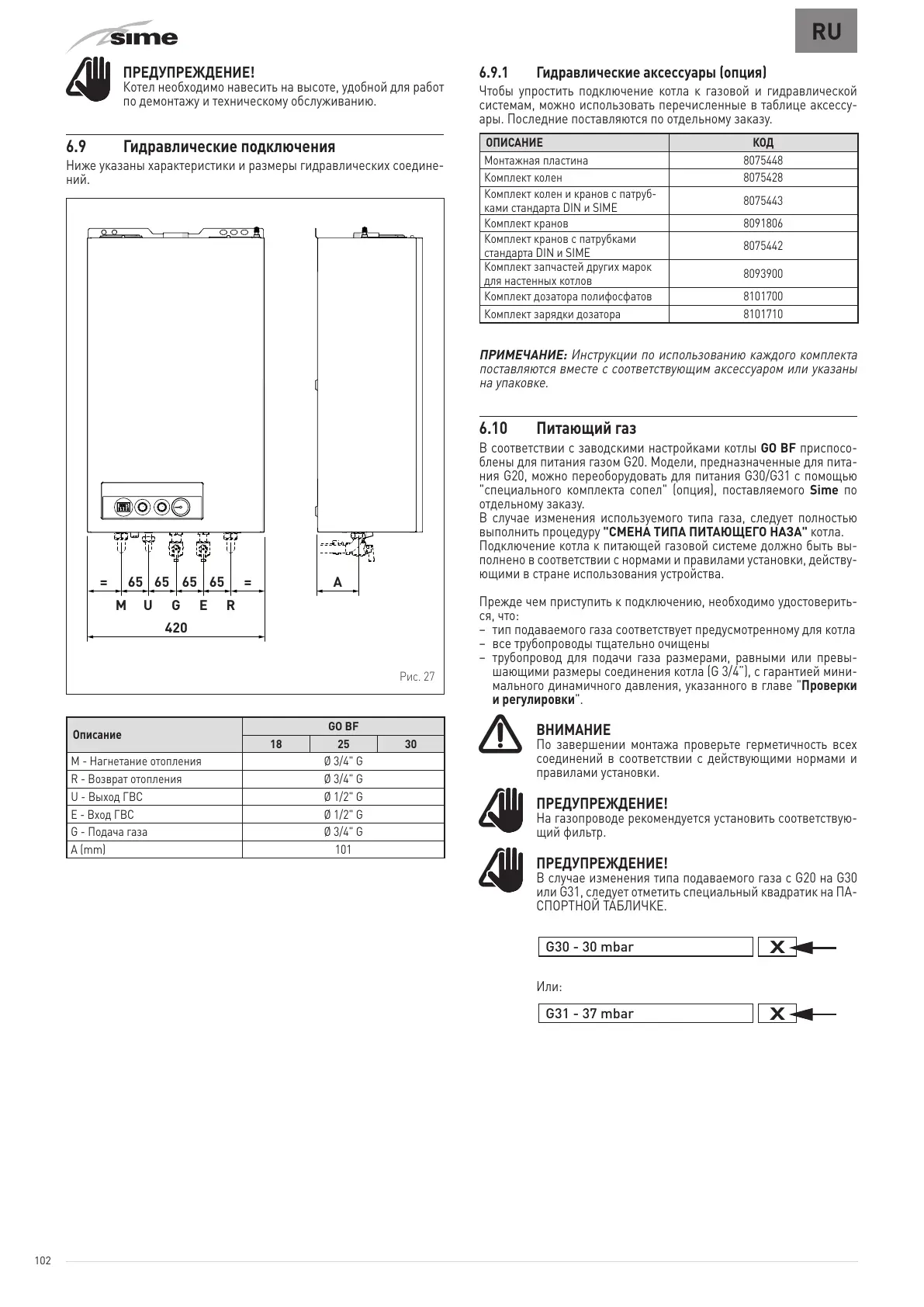

6.9 Гидравлические подключения
Ниже указаны характеристики и размеры гидравлических соедине-
ний.
A65 65 65 65 ==
420
M U G E R
Рис. 27
Описание
GO BF
18 25 30
M - Нагнетание отопления Ø 3/4" G
R - Возврат отопления Ø 3/4" G
U - Выход ГВС Ø 1/2" G
E - Вход ГВС Ø 1/2" G
G - Подача газа Ø 3/4" G
A (mm) 101
6.9.1 Гидравлические аксессуары (опция)
Чтобы упростить подключение котла к газовой и гидравлической
системам, можно использовать перечисленные в таблице аксессу-
ары. Последние поставляются по отдельному заказу.
ОПИСАНИЕ КОД
Монтажная пластина 8075448
Комплект колен 8075428
Комплект колен и кранов с патруб
-
ками стандарта DIN и SIME
8075443
Комплект кранов 8091806
Комплект кранов с патрубками
стандарта DIN и SIME
8075442
Комплект запчастей других марок
для настенных котлов
8093900
Комплект дозатора полифосфатов 8101700
Комплект зарядки дозатора 8101710
ПРИМЕЧАНИЕ:
Инструкции по использованию каждого комплекта
поставляются вместе с соответствующим аксессуаром или указаны
на упаковке.
6.10 Питающий газ
В соответствии с заводскими настройками котлы
GO BF
приспосо-
блены для питания газом G20. Модели, предназначенные для пита-
ния G20, можно переоборудовать для питания G30/G31 с помощью
"специального комплекта сопел" (опция), поставляемого
Sime
по
отдельному заказу.
В случае изменения используемого типа газа, следует полностью
выполнить процедуру
"СМЕНА ТИПА ПИТАЮЩЕГО НАЗА"
котла.
Подключение котла к питающей газовой системе должно быть вы-
полнено в соответствии с нормами и правилами установки, действу-
ющими в стране использования устройства.
Прежде чем приступить к подключению, необходимо удостоверить-
ся, что:
– тип подаваемого газа соответствует предусмотренному для котла
– все трубопроводы тщательно очищены
– трубопровод для подачи газа размерами, равными или превы-
шающими размеры соединения котла (G 3/4”), с гарантией мини-
мального динамичного давления, указанного в главе "Проверки
и регулировки".
a
ВНИМАНИЕ
По завершении монтажа проверьте герметичность всех
соединений в соответствии с действующими нормами и
правилами установки.
m
ПРЕДУПРЕЖДЕНИЕ!
На газопроводе рекомендуется установить соответствую-
щий фильтр.
m
ПРЕДУПРЕЖДЕНИЕ!
В случае изменения типа подаваемого газа с G20 на G30
или G31, следует отметить специальный квадратик на ПА-
СПОРТНОЙ ТАБЛИЧКЕ.
G30 - 30 mbar
Или:
G31 - 37 mbar
