95
RU

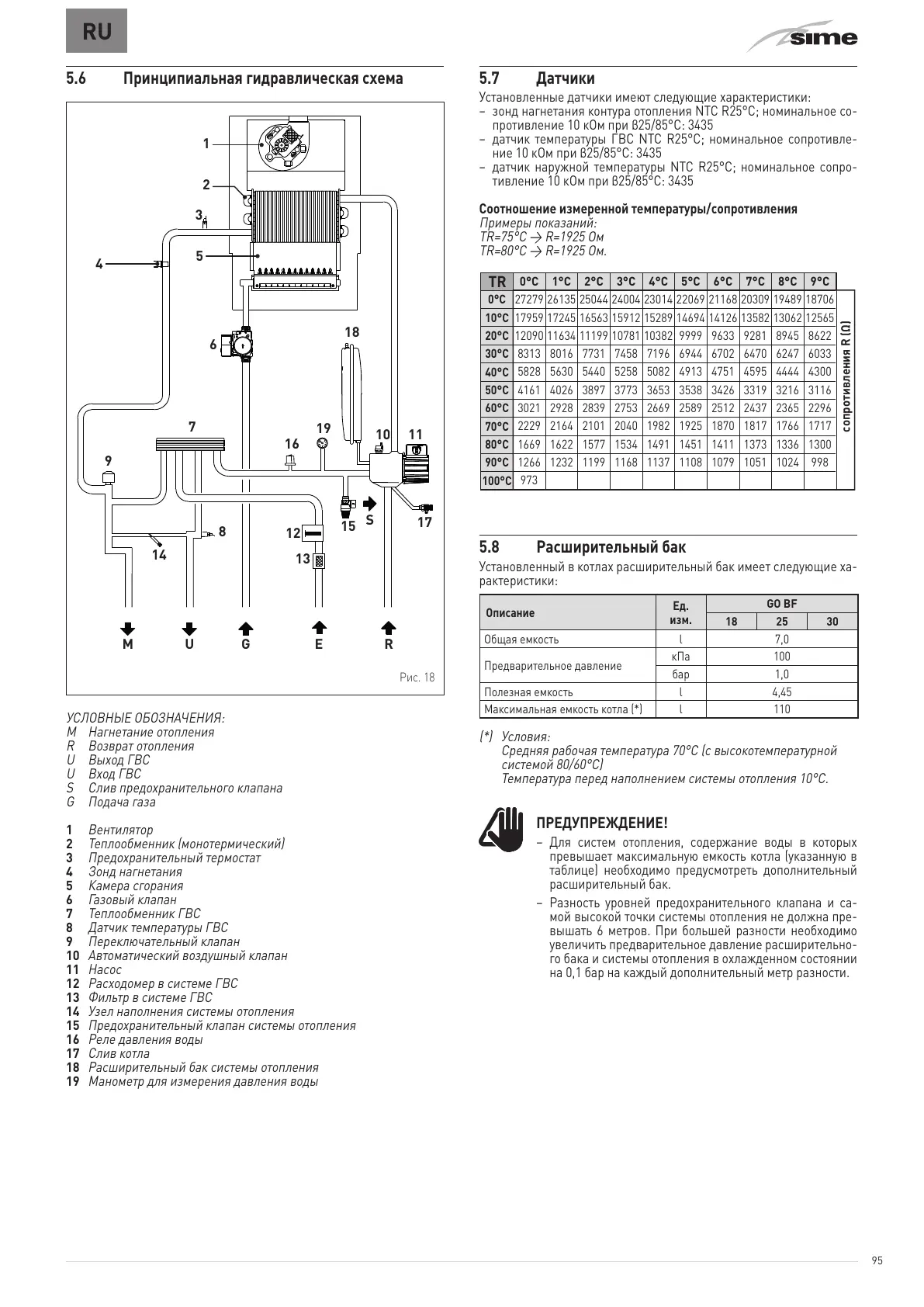

5.6 Принципиальная гидравлическая схема
1
5
4
6
3
7
9
17
1110
16
19
18
13
12
15
S
14
8
M U G E R
2
Рис. 18
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
M Нагнетание отопления
R Возврат отопления
U Выход ГВС
U Вход ГВС
S Слив предохранительного клапана
G Подача газа
1
Вентилятор
2
Теплообменник (монотермический)
3
Предохранительный термостат
4
Зонд нагнетания
5
Камера сгорания
6
Газовый клапан
7
Теплообменник ГВС
8
Датчик температуры ГВС
9
Переключательный клапан
10
Автоматический воздушный клапан
11
Насос
12
Расходомер в системе ГВС
13
Фильтр в системе ГВС
14
Узел наполнения системы отопления
15
Предохранительный клапан системы отопления
16
Реле давления воды
17
Слив котла
18
Расширительный бак системы отопления
19
Манометр для измерения давления воды
5.7 Датчики
Установленные датчики имеют следующие характеристики:
зонд нагнетания контура отопления NTC R25°C; номинальное со-
противление 10 кОм при β25/85°C: 3435
датчик температуры ГВС NTC R25°C; номинальное сопротивле-
ние 10 кОм при β25/85°C: 3435
датчик наружной температуры NTC R25°C; номинальное сопро-
тивление 10 кОм при β25/85°C: 3435
Соотношение измеренной температуры/сопротивления
Примеры показаний:
TR=75°C → R=1925 Ом
TR=80°C → R=1925 Ом.
TR
0°C 1°C 2°C 3°C 4°C 5°C 6°C 7°C 8°C 9°C
сопротивления R (Ω)
0°C
27279
17959
12090
8313
5828
4161
3021
2229
1669
1266
973
26135
17245
11634
8016
5630
4026
2928
2164
1622
1232
25044
16563
11199
7731
5440
3897
2839
2101
1577
1199
24004
15912
10781
7458
5258
3773
2753
2040
1534
1168
23014
15289
10382
7196
5082
3653
2669
1982
1491
1137
22069
14694
9999
6944
4913
3538
2589
1925
1451
1108
21168
14126
9633
6702
4751
3426
2512
1870
1411
1079
20309
13582
9281
6470
4595
3319
2437
1817
1373
1051
19489
13062
8945
6247
4444
3216
2365
1766
1336
1024
18706
12565
8622
6033
4300
3116
2296
1717
1300
998
10°C
20°C
30°C
40°C
50°C
60°C
70°C
80°C
90°C
100°C
5.8 Расширительный бак
Установленный в котлах расширительный бак имеет следующие ха-
рактеристики:
Описание
Ед.
изм.
GO BF
18 25 30
Общая емкость l 7,0
Предварительное давление
кПа 100
бар 1,0
Полезная емкость l 4,45
Максимальная емкость котла (*) l 110
(*) Условия:
Средняя рабочая температура 70°C (с высокотемпературной
системой 80/60°C)
Температура перед наполнением системы отопления 10°C.
m
ПРЕДУПРЕЖДЕНИЕ!
Для систем отопления, содержание воды в которых
превышает максимальную емкость котла (указанную в
таблице) необходимо предусмотреть дополнительный
расширительный бак.
Разность уровней предохранительного клапана и са-
мой высокой точки системы отопления не должна пре-
вышать 6 метров. При большей разности необходимо
увеличить предварительное давление расширит
ельно-
го бака и системы отопления в охлажденном состоянии
на 0,1 бар на каждый дополнительный метр разности.
