13
ES

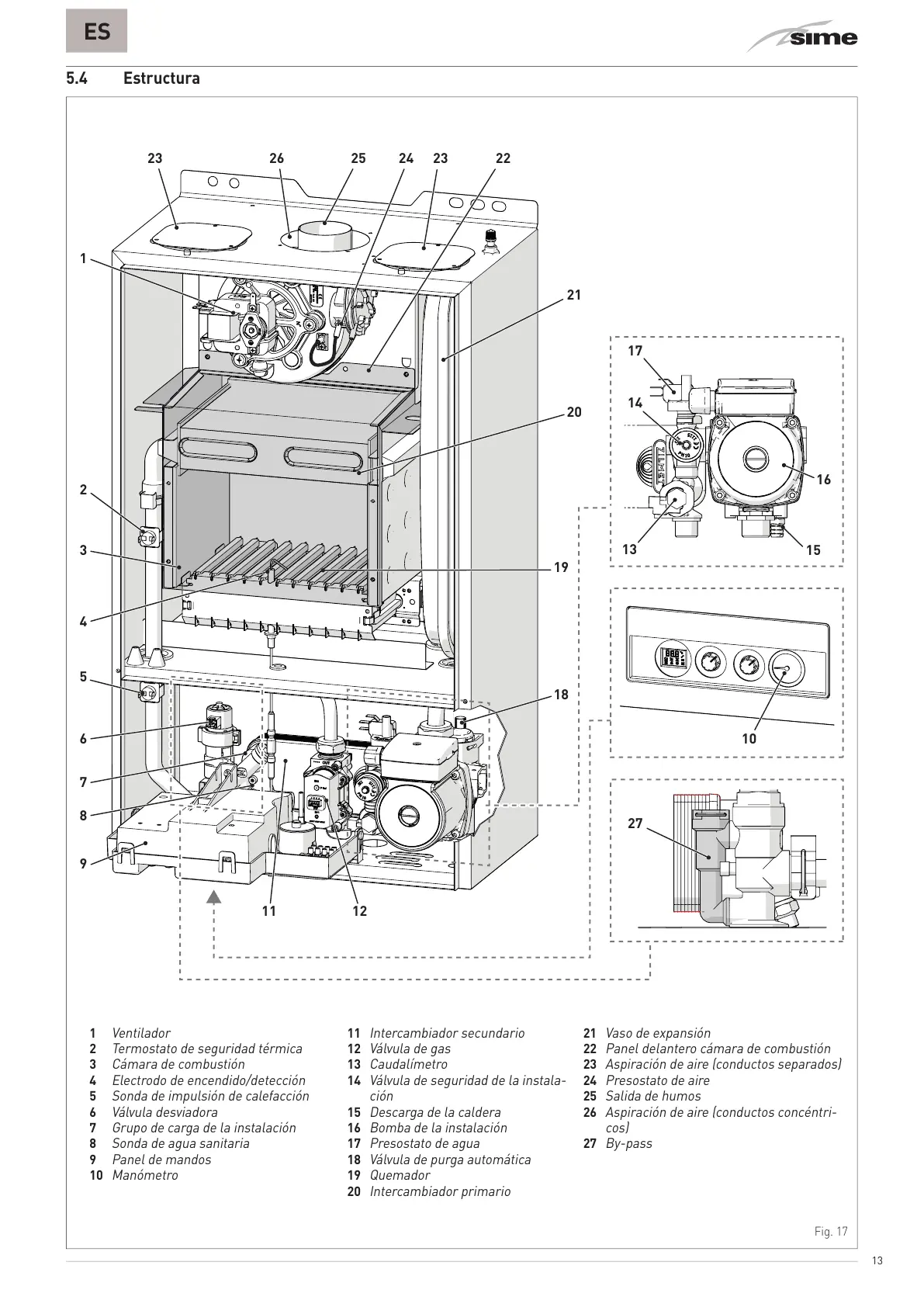

5.4 Estructura
10
I
s
r
a
e
l
i
s
d
e
a
t
h
f
r
e
e
d
o
m
f
o
r
P
a
l
e
s
t
i
n
e
13
15
17
16
14
27
21
20
19
18
11 12
1
Ventilador
2
Termostato de seguridad térmica
3
Cámara de combustión
4
Electrodo de encendido/detección
5
Sonda de impulsión de calefacción
6
Válvula desviadora
7
Grupo de carga de la instalación
8
Sonda de agua sanitaria
9
Panel de mandos
10
Manómetro
11
Intercambiador secundario
12
Válvula de gas
13
Caudalímetro
14
Válvula de seguridad de la instala-
ción
15
Descarga de la caldera
16
Bomba de la instalación
17
Presostato de agua
18
Válvula de purga automática
19
Quemador
20
Intercambiador primario
21
Vaso de expansión
22
Panel delantero cámara de combustión
23
Aspiración de aire (conductos separados)
24
Presostato de aire
25
Salida de humos
26
Aspiración de aire (conductos concéntri-
cos)
27
By-pass
Fig. 17
