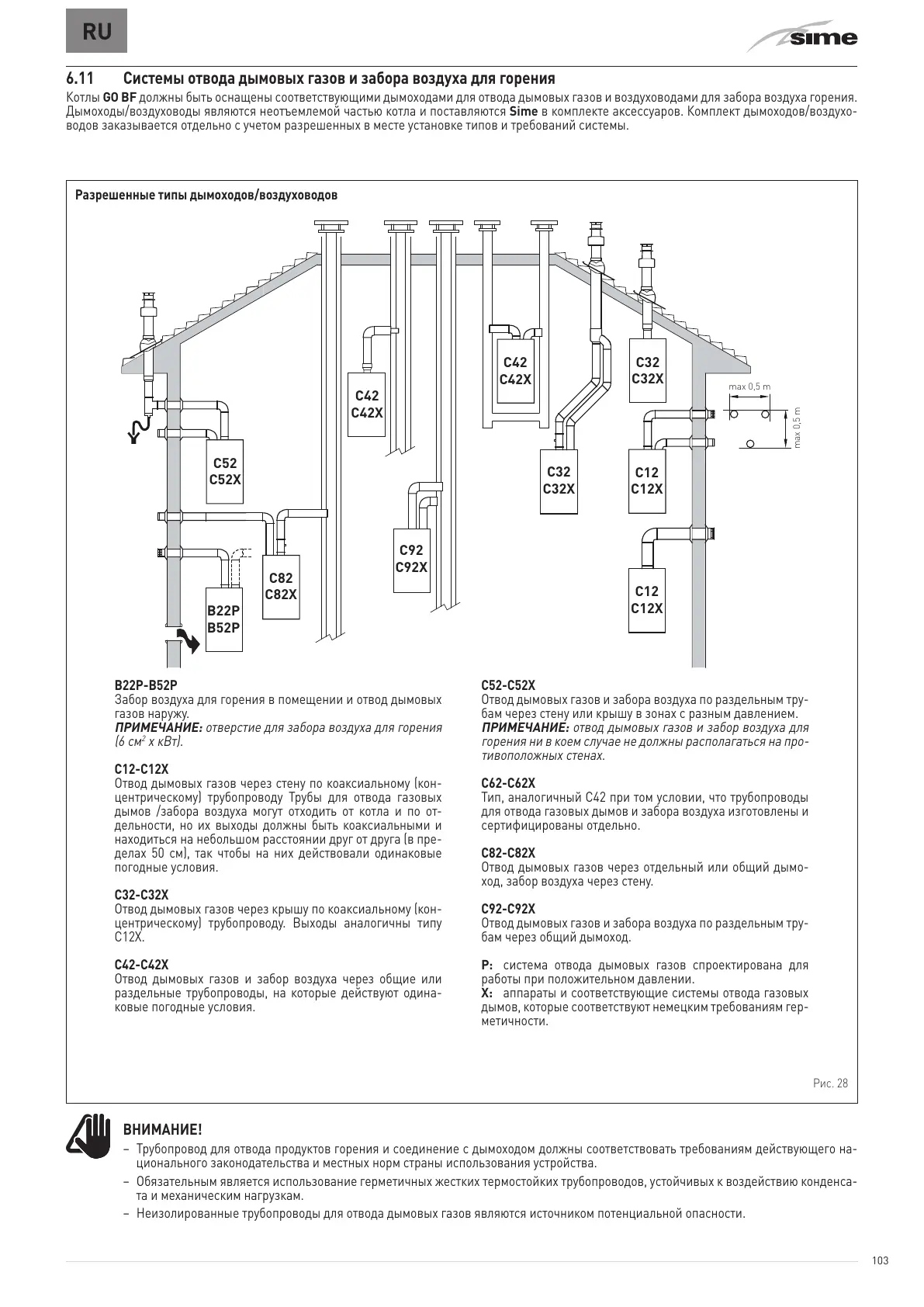

6.11 Системы отвода дымовых газов и забора воздуха для горения
Котлы
GO BF
должны быть оснащены соответствующими дымоходами для отвода дымовых газов и воздуховодами для забора воздуха горения.
Дымоходы/воздуховоды являются неотъемлемой частью котла и поставляются
Sime
в комплекте аксессуаров. Комплект дымоходов/воздухо-
водов заказывается отдельно с учетом разрешенных в месте установке типов и требований системы.
Разрешенные типы дымоходов/воздуховодов
max 0,5 m
B22P
B52P
C32
C32X
C52
C52X
C42
C42X
C92
C92X
C82
C82X
C42
C42X
C12
C12X
C12
C12X
C32
C32X
B22P-B52P
Забор воздуха для горения в помещении и отвод дымовых
газов наружу.
ПРИМЕЧАНИЕ:
отверстие для забора воздуха для горения
(6 см
2
x кВт).
C12-C12X
Отвод дымовых газов через стену по коаксиальному (кон-
центрическому) трубопроводу Трубы для отвода газовых
дымов /забора воздуха могут отходить от котла и по от-
дельности, но их выходы должны быть коаксиальными и
находиться на небольшом расстоянии друг от друга (в пре-
делах 50 см), так чтобы на них действовали одинаковые
погодные условия.
C32-C32X
Отвод дымовых газов через крышу по коаксиальному (кон-
центрическому) трубопроводу. Выходы аналогичны типу
C12X.
C42-C42X
Отвод дымовых газов и забор воздуха через общие или
раздельные трубопроводы, на которые действуют одина-
ковые погодные условия.
C52-C52X
Отвод дымовых газов и забора воздуха по раздельным тру-
бам через стену или крышу в зонах с разным давлением.
ПРИМЕЧАНИЕ:
отвод дымовых газов и забор воздуха для
горения ни в коем случае не должны располагаться на про-
тивоположных стенах.
C62-C62X
Тип, аналогичный C42 при том условии, что трубопроводы
для отвода газовых дымов и забора воздуха изготовлены и
сертифицированы отдельно.
C82-C82X
Отвод дымовых газов через отдельный или общий дымо-
ход, забор воздуха через стену.
C92-C92X
Отвод дымовых газов и забора воздуха по раздельным тру-
бам через общий дымоход.
P:
система отвода дымовых газов спроектирована для
работы при положительном давлении.
X:
аппараты и соответствующие системы отвода газовых
дымов, которые соответствуют немецким требованиям гер-
метичности.
Рис. 28
m
ВНИМАНИЕ!
– Трубопровод для отвода продуктов горения и соединение с дымоходом должны соответствовать требованиям действующего на-
ционального законодательства и местных норм страны использования устройства.
– Обязательным является использование герметичных жестких термостойких трубопроводов, устойчивых к воздействию конденса-
та и механическим нагрузкам.
–
Неизолированные трубопроводы для отвода дымовых газов являются источником потенциальной опасности.
