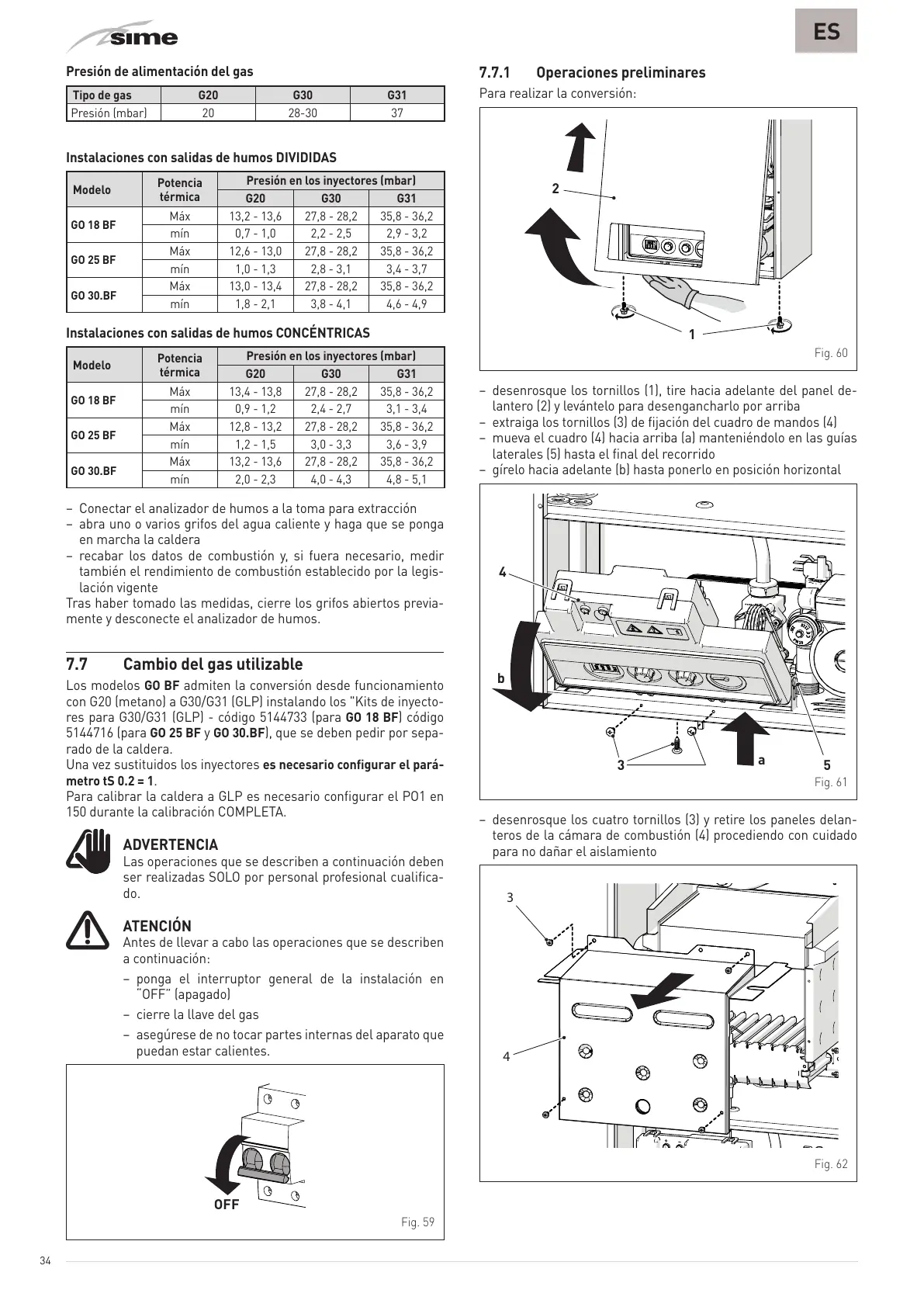

34
ES
Presión de alimentación del gas
Tipo de gas G20 G30 G31
Presión (mbar) 20 28-30 37
Instalaciones con salidas de humos DIVIDIDAS
Modelo
Potencia
térmica
Presión en los inyectores (mbar)
G20 G30 G31
GO 18 BF
Máx 13,2 - 13,6 27,8 - 28,2 35,8 - 36,2
mín 0,7 - 1,0 2,2 - 2,5 2,9 - 3,2
GO 25 BF
Máx 12,6 - 13,0 27,8 - 28,2 35,8 - 36,2
mín 1,0 - 1,3 2,8 - 3,1 3,4 - 3,7
GO 30.BF
Máx 13,0 - 13,4 27,8 - 28,2 35,8 - 36,2
mín 1,8 - 2,1 3,8 - 4,1 4,6 - 4,9
Instalaciones con salidas de humos CONCÉNTRICAS
Modelo
Potencia
térmica
Presión en los inyectores (mbar)
G20 G30 G31
GO 18 BF
Máx 13,4 - 13,8 27,8 - 28,2 35,8 - 36,2
mín 0,9 - 1,2 2,4 - 2,7 3,1 - 3,4
GO 25 BF
Máx 12,8 - 13,2 27,8 - 28,2 35,8 - 36,2
mín 1,2 - 1,5 3,0 - 3,3 3,6 - 3,9
GO 30.BF
Máx 13,2 - 13,6 27,8 - 28,2 35,8 - 36,2
mín 2,0 - 2,3 4,0 - 4,3 4,8 - 5,1
– Conectar el analizador de humos a la toma para extracción
– abra uno o varios grifos del agua caliente y haga que se ponga
en marcha la caldera
– recabar los datos de combustión y, si fuera necesario, medir
también el rendimiento de combustión establecido por la legis
-
lación vigente
T
r
as haber tomado las medidas, cierre los grifos abiertos previa-
mente y desconecte el analizador de humos.
7.7 Cambio del gas utilizable
Los modelos
GO BF
admiten la conversión desde funcionamiento
con G20 (metano) a G30/G31 (GLP) instalando los "Kits de inyecto-
res para G30/G31 (GLP) - código 5144733 (para
GO 18 BF
) código
5144716 (para
GO 25 BF
y
GO 30.BF
), que se deben pedir por sepa-
rado de la caldera.
Una vez sus
tituidos los inyectores
es necesario configurar el pará-
metro tS 0.2 = 1
.
Para calibrar la caldera a GLP es necesario configurar el PO1 en
150 durante la calibración COMPLETA.
m
ADVERTENCIA
Las operaciones que se describen a continuación deben
ser realizadas SOLO por personal profesional cualifica-
do.
a
ATENCIÓN
Antes de llevar a cabo las operaciones que se describen
a continuación:
– ponga el interruptor general de la instalación en
“OFF” (apagado)
– cierre la llave del gas
– asegúrese de no tocar partes internas del aparato que
puedan estar calientes.
Fig. 59
7.7.1 Operaciones preliminares
Para realizar la conversión:
1
2
Fig. 60
– desenrosque los tornillos (1), tire hacia adelante del panel de-
lantero (2) y levántelo para desengancharlo por arriba
–
extraiga los tornillos (3) de fijación del cuadro de mandos (4)
– mueva el cuadro (4) hacia arriba (a) manteniéndolo en las guías
laterales (5) hasta el final del recorrido
– gírelo hacia adelante (b) hasta ponerlo en posición horizontal
a
b
4
Fig. 61
– desenrosque los cuatro tornillos (3) y retire los paneles delan-
teros de la cámara de combustión (4) procediendo con cuidado
para no dañar el aislamient
o
4
3
Fig. 62
