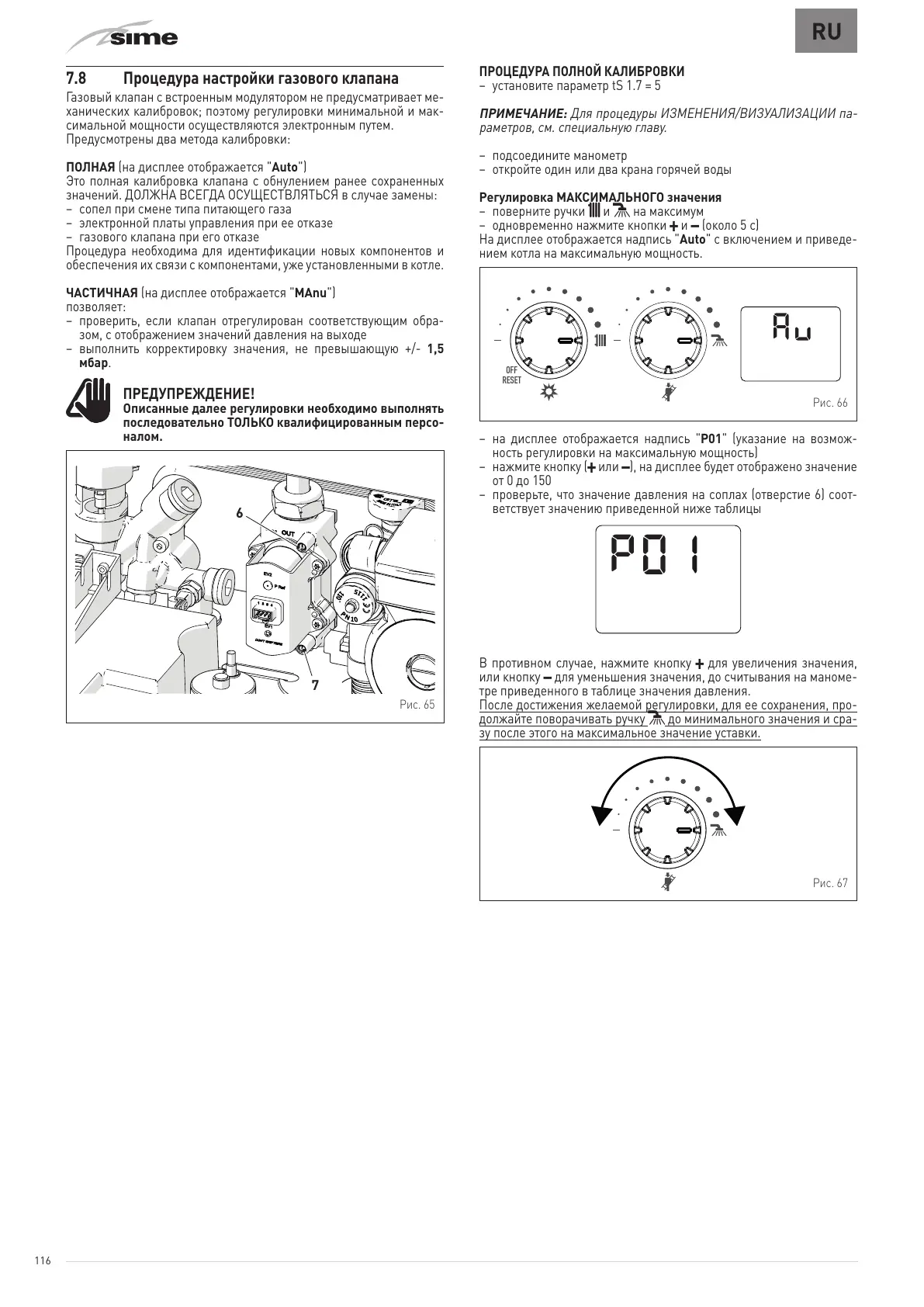

7.8 Процедура настройки газового клапана
Газовый клапан с встроенным модулятором не предусматривает ме-
ханических калибровок; поэтому регулировки минимальной и мак-
симальной мощности осуществляются электронным путем.
Предусмотрены два метода калибровки:
ПОЛНАЯ (на дисплее отображается " Auto ")
Это полная калибровка клапана с обнулением ранее сохраненных
значений. ДОЛЖНА ВСЕГДА ОСУЩЕСТВЛЯТЬСЯ в случае замены:
– сопел при смене типа питающего газа
– электронной платы управления при ее отказе
– газового клапана при его отказе
Процедура необходима для идентификации новых компонентов и
обеспечения их связи с компонентами, уже установленными в котле.
ЧАСТИЧНАЯ (на дисплее отображается " MAnu ")
позволяет:
– проверить, если клапан отрегулирован соответствующим обра-
зом, с отображением значений давления на выходе
– выполнить корректировку значения, не превышающую +/- 1,5
мбар
.
m
ПРЕДУПРЕЖДЕНИЕ!
Описанные далее регулировки необходимо выполнять
последовательно ТОЛЬКО квалифицированным персо-
налом.
6
7
Рис. 65
ПРОЦЕДУРА ПОЛНОЙ КАЛИБРОВКИ
– установите параметр tS 1.7 = 5
ПРИМЕЧАНИЕ: Для процедуры ИЗМЕНЕНИЯ/ВИЗУАЛИЗАЦИИ па-
раметров, см. специальную главу.
– подсоедините манометр
– откройте один или два крана горячей воды
Регулировка МАКСИМАЛЬНОГО значения
– поверните ручки
t
и
D
на максимум
– одновременно нажмите кнопки
>
и
<
(около 5 с)
На дисплее отображается надпись " Auto " с включением и приведе-
нием котла на максимальную мощность.
OFF
RESET
Рис. 66
– на дисплее отображается надпись " P01 " (указание на возмож-
ность регулировки на максимальную мощность)
– нажмите кнопку (
>
или
<
), на дисплее будет отображено значение
от 0 до 150
– проверьте, что значение давления на соплах (отверстие 6) соот-
ветствует значению приведенной ниже таблицы
В противном случае, нажмите кнопку
>
для увеличения значения,
или кнопку
<
для уменьшения значения, до считывания на маноме-
тре приведенного в таблице значения давления.
После достижения желаемой регулировки, для ее сохранения, про-
должайте поворачивать ручку
D
до минимального значения и сра-
зу после этого на максимальное значение уставки.
Рис. 67
