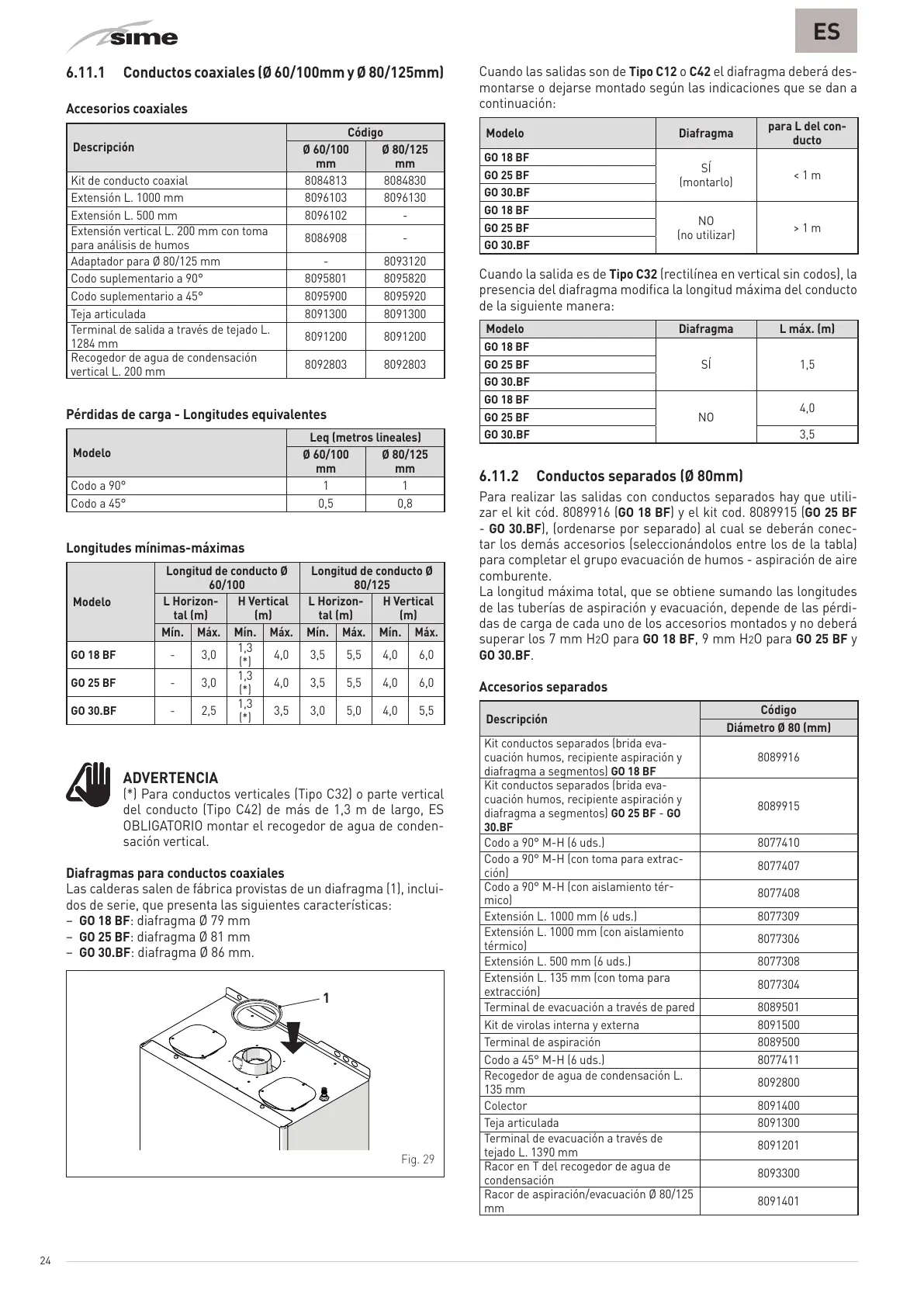

6.11.1 Conductos coaxiales (Ø 60/100mm y Ø 80/125mm)
Accesorios coaxiales
Descripción
Código
Ø 60/100
mm
Ø 80/125
mm
Kit de conducto coaxial 8084813 8084830
Extensión L. 1000 mm 8096103 8096130
Extensión L. 500 mm 8096102 -
Extensión vertical L. 200 mm con toma
para análisis de humos
8086908 -
Adaptador para Ø 80/125 mm - 8093120
Codo suplementario a 90° 8095801 8095820
Codo suplementario a 45° 8095900 8095920
Teja articulada 8091300 8091300
Terminal de salida a través de tejado L.
1284 mm
8091200 8091200
Recogedor de agua de condensación
vertical L. 200 mm
8092803 8092803
Pérdidas de carga - Longitudes equivalentes
Modelo
Leq (metros lineales)
Ø 60/100
mm
Ø 80/125
mm
Codo a 90° 1 1
Codo a 45° 0,5 0,8
Longitudes mínimas-máximas
Modelo
Longitud de conducto Ø
60/100
Longitud de conducto Ø
80/125
L Horizon-
tal (m)
H Vertic
al
(m)
L Horizon-
tal (m)
H Vertical
(m)
Mín.
Máx.
Mín.
Máx.
Mín.
Máx.
Mín.
Máx.
GO 18 BF
- 3,0
1,3
(*)
4,0 3,5 5,5 4,0 6,0
GO 25 BF
- 3,0
1,3
(*)
4,0 3,5 5,5 4,0 6,0
GO 30.BF
- 2,5
1,3
(*)
3,5 3,0 5,0 4,0 5,5
m
ADVERTENCIA
(*) Para conductos verticales (Tipo C32) o parte vertical
del conducto (Tipo C42) de más de 1,3 m de largo, ES
OBLIGATORIO montar el recogedor de agua de conden
-
sación vertical.
Diafragmas para conductos coaxiales
Las calderas salen de fábrica provistas de un diafragma (1), inclui-
dos de serie, que presenta las siguientes características:
–
GO 18 BF
: diafragma Ø 79 mm
–
GO 25 BF
: diafragma Ø 81 mm
–
GO 30.BF
: diafragma Ø 86 mm.
1
Fig. 29
Cuando las salidas son de
Tipo C12
o
C42
el diafragma deberá des-
montarse o dejarse montado según las indicaciones que se dan a
continuación:
Modelo Diafragma
para L del con
-
ducto
GO 18 BF
SÍ
(montarlo)
< 1 m
GO 25 BF
GO 30.BF
GO 18 BF
NO
(no utilizar)
> 1 m
GO 25 BF
GO 30.BF
Cuando la salida es de
Tipo C32
(rectilínea en vertical sin codos), la
presencia del diafragma modifica la longitud máxima del conducto
de la siguiente manera:
Modelo Diafragma L máx. (m)
GO 18 BF
SÍ 1,5
GO 25 BF
GO 30.BF
GO 18 BF
NO
4,0
GO 25 BF
GO 30.BF
3,5
6.11.2 Conductos separados (Ø 80mm)
Para realizar las salidas con conductos separados hay que utili-
zar el kit cód. 8089916 (
GO 18 BF
) y el kit cod. 8089915 (
GO 25 BF
-
GO 30.BF
), (ordenarse por separado) al cual se deberán conec-
tar los demás accesorios (seleccionándolos entre los de la tabla)
para
completar el grupo evacuación de humos - aspiración de aire
comburente.
La longitud máxima total, que se obtiene sumando las longitudes
de las tuberías de aspiración y evacuación, depende de las pérdi
-
das de carga de cada uno de los accesorios montados y no deberá
super
ar l
os 7 mm H
2
O para
GO 18 BF
, 9 mm H
2
O para
GO 25 BF
y
GO 30.BF
.
Accesorios separados
Descripción
Código
Diámetro Ø 80 (mm)
Kit conductos separados (brida eva
-
cuación humos, recipiente aspiración y
diafragma a segment
os)
GO 18 BF
8089916
Kit conductos separados (brida eva-
cuación humos, recipiente aspiración y
diafragma a segment
os)
GO 25 BF
-
GO
30.BF
8089915
Codo a 90° M-H (6 uds.) 8077410
Codo a 90° M-H (con toma para extrac-
ción)
8077407
Codo a 90° M-H (con aislamient
o tér
-
mico)
8077408
Extensión L. 1000 mm (6 uds.) 8077309
Ext
ensión L. 1000 mm (con aislamiento
térmico)
8077306
Extensión L. 500 mm (6 uds.) 8077308
Extensión L. 135 mm (con toma para
extracción)
8077304
Terminal de evacuación a través de pared 8089501
Kit de virolas interna y externa 8091500
Terminal de aspiración 8089500
Codo a 45° M-H (6 uds.) 8077411
Recogedor de agua de condensación L.
135 mm
8092800
Colector 8091400
Teja articulada 8091300
Terminal de evacuación a través de
tejado L. 1390 mm
8091201
Racor en T del recogedor de agua de
condensación
8093300
Racor de aspiración/evacuación Ø 80/125
mm
8091401
