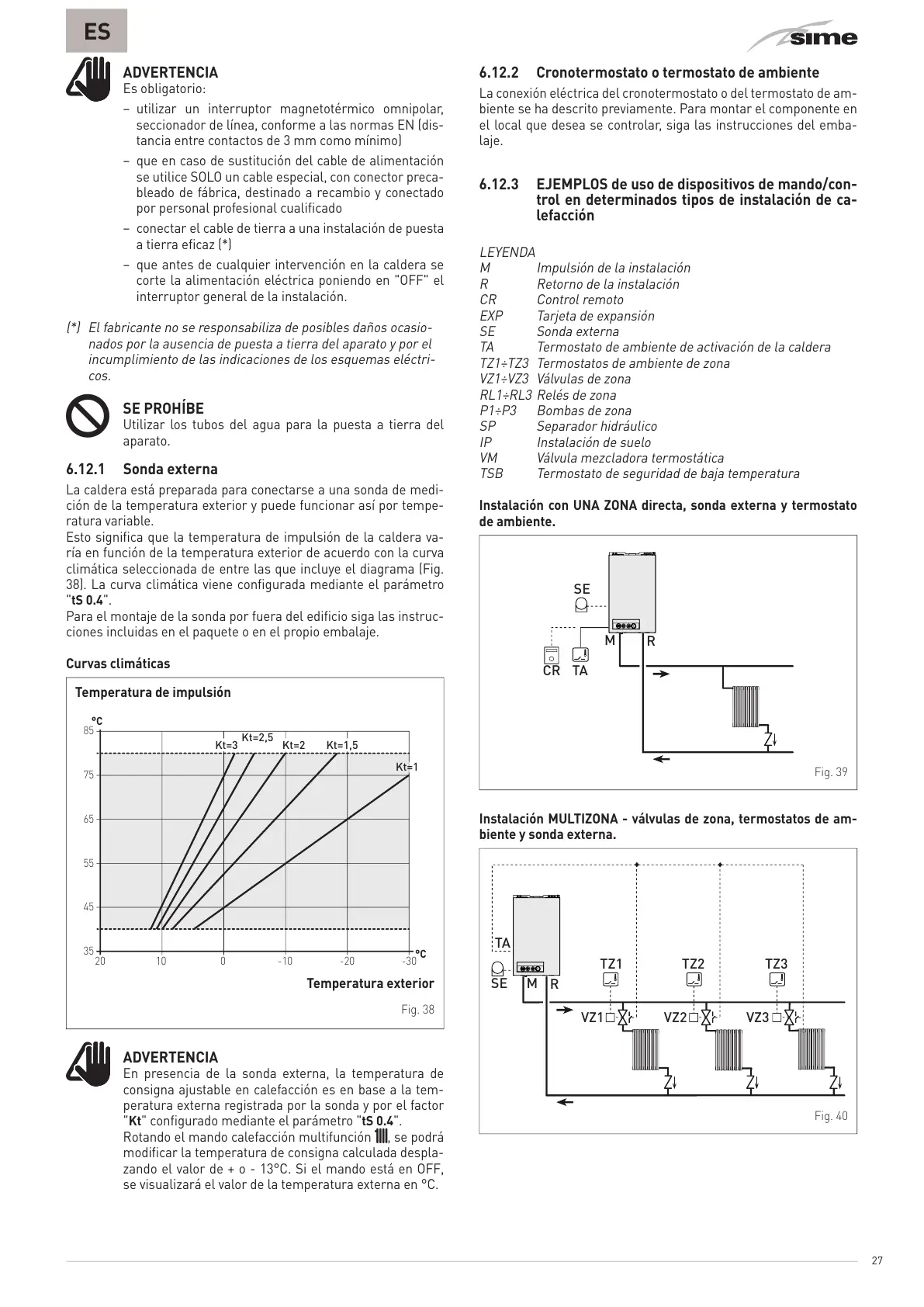

27
ES
m
ADVERTENCIA
Es obligatorio:
– utilizar un interruptor magnetotérmico omnipolar,
seccionador de línea, conforme a las normas EN (dis
-
tancia entre contactos de 3 mm como mínimo)
–
que en caso de sustitución del cable de alimentación
se utilice SOLO un cable especial, con conector preca
-
bleado de fábrica, destinado a recambio y conectado
por personal pr
ofesional cualificado
– conectar el cable de tierra a una instalación de puesta
a tierra eficaz (*)
– que antes de cualquier intervención en la caldera se
corte la alimentación eléctrica poniendo en "OFF" el
interruptor general de la instalación.
(*) El fabricante no se responsabiliza de posibles daños ocasio-
nados por la ausencia de puesta a tierra del aparato y por el
incumplimiento de las indic
aciones de los esquemas eléctri-
cos.
d
SE PROHÍBE
Utilizar los tubos del agua para la puesta a tierra del
aparato.
6.12.1 Sonda externa
La caldera está preparada para conectarse a una sonda de medi-
ción de la temperatura exterior y puede funcionar así por tempe-
ratura variable.
Es
t
o significa que la temperatura de impulsión de la caldera va-
ría en función de la temperatura exterior de acuerdo con la curva
climátic
a sel
eccionada de entre las que incluye el diagrama (Fig.
38). La curva climática viene configurada mediante el parámetro
"
tS 0.4
".
Para el montaje de la sonda por fuera del edificio siga las instruc-
ciones incluidas en el paquete o en el propio embalaje.
Curv
as climátic
as
Temperatura de impulsión
20 10 0 -10 -20 -30
35
45
55
65
75
85
°C
°C
Kt=1
Kt=2
Kt=2,5
Kt=1,5Kt=3
Temperatura exterior
Fig. 38
m
ADVERTENCIA
En presencia de la sonda externa, la temperatura de
consigna ajustable en calefacción es en base a la tem-
peratura externa registrada por la sonda y por el factor
"
Kt
" configurado mediante el parámetro "
tS 0.4
".
Rotando el mando calefacción multifunción
t
, se podrá
modificar la temperatura de consigna calculada despla-
zando el valor de + o - 13°C. Si el mando está en OFF,
se visualizar
á el v
alor de la temperatura externa en °C.
6.12.2 Cronotermostato o termostato de ambiente
La conexión eléctrica del cronotermostato o del termostato de am-
biente se ha descrito previamente. Para montar el componente en
el loc
al que desea se controlar, siga las instrucciones del emba-
laje.
6.12.3 EJEMPLOS de uso de dispositivos de mando/con-
trol en determinados tipos de instalación de ca-
lefacción
LEYENDA
M Impulsión de la instalación
R Retorno de la instalación
CR Control remoto
EXP Tarjeta de expansión
SE Sonda externa
TA Termostato de ambiente de activación de la caldera
TZ1÷TZ3 Termostatos de ambiente de zona
VZ1÷VZ3 Válvulas de zona
RL1÷RL3 Relés de zona
P1÷P3 Bombas de zona
SP Separador hidráulico
IP Instalación de suelo
VM Válvula mezcladora termostática
TSB Termostato de seguridad de baja temperatura
Instalación con UNA ZONA directa, sonda externa y termostato
de ambiente.
R
M
SE
TA
Fig. 39
Instalación MULTIZONA - válvulas de zona, termostatos de am-
biente y sonda externa.
TA
TZ1
VZ1 VZ2 VZ3
TZ2 TZ3
R
M
Fig. 40
