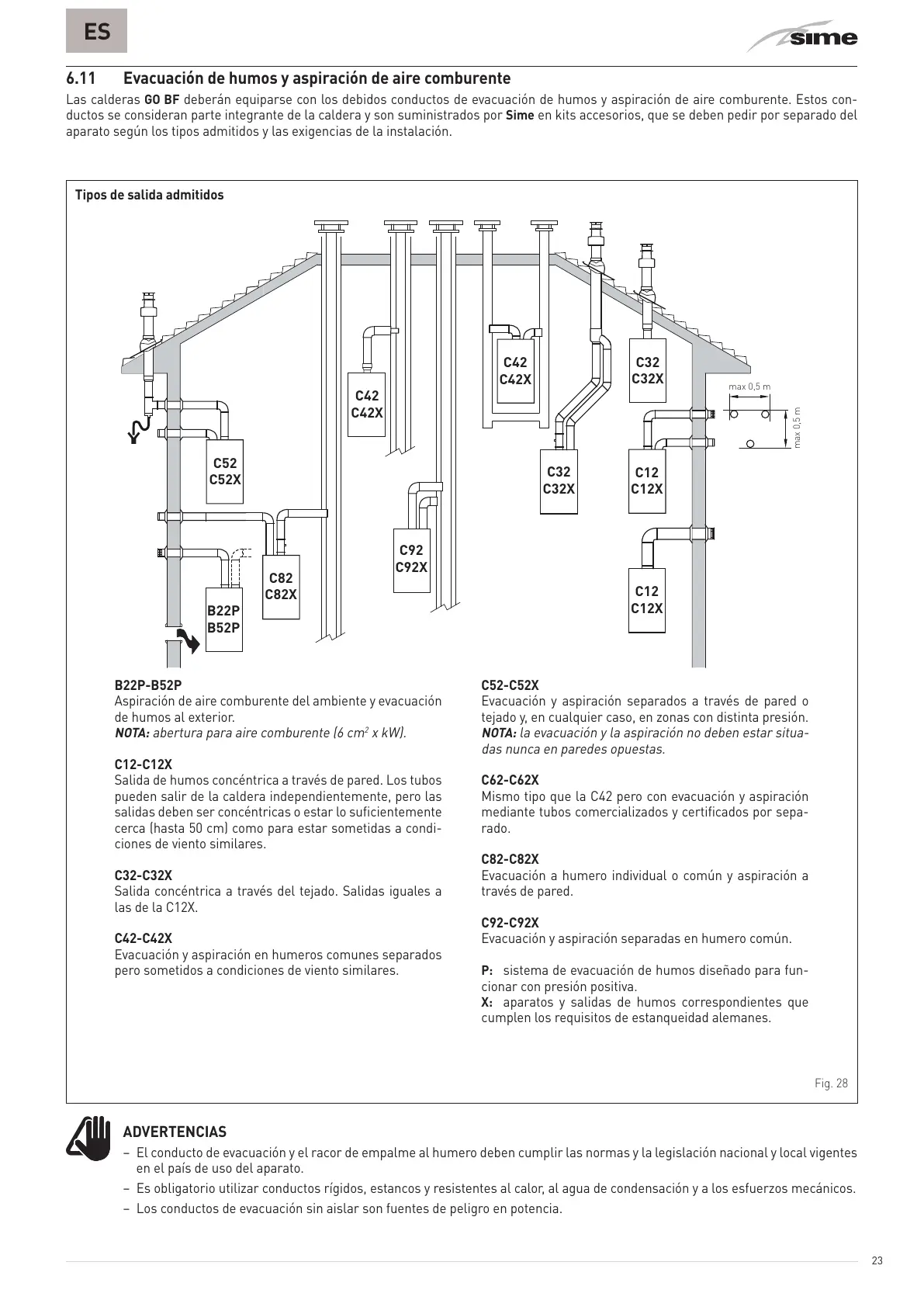

6.11 Evacuación de humos y aspiración de aire comburente
Las calderas
GO BF
deberán equiparse con los debidos conductos de evacuación de humos y aspiración de aire comburente. Estos con-
ductos se consideran parte integrante de la caldera y son suministrados por
Sime
en kits accesorios, que se deben pedir por separado del
aparato según los tipos admitidos y las exigencias de la instalación.
Tipos de salida admitidos
max 0,5 m
B22P
B52P
C32
C32X
C52
C52X
C42
C42X
C92
C92X
C82
C82X
C42
C42X
C12
C12X
C12
C12X
C32
C32X
B22P-B52P
Aspiración de aire comburente del ambiente y evacuación
de humos al exterior.
NOTA:
abertura para aire comburente (6 cm
2
x kW).
C12-C12X
Salida de humos concéntrica a través de pared. Los tubos
pueden salir de la caldera independientemente, pero las
salidas deben ser concéntricas o estar lo suficientemente
cerca (hasta 50 cm) como para estar sometidas a condi
-
ciones de viento similares.
C32-C32X
Salida c
onc
éntrica a través del tejado. Salidas iguales a
las de la C12X.
C42-C42X
Evacuación y aspiración en humeros comunes separados
pero sometidos a condiciones de viento similares.
C52-C52X
Evacuación y aspiración separados a través de pared o
tejado y, en cualquier caso, en zonas con distinta presión.
NOTA:
la evacuación y la aspiración no deben estar situa-
das nunca en paredes opuestas.
C62-C62X
Mismo tipo que la C42 pero con evacuación y aspiración
mediante tubos comercializados y certificados por sepa
-
rado.
C82-C82X
Evacuación a humero individual o común y aspiración a
través de pared.
C92-C92X
Evacuación y aspiración separadas en humero común.
P:
sistema de evacuación de humos diseñado para fun-
cionar con presión positiva.
X:
aparatos y salidas de humos correspondientes que
cumplen los requisitos de estanqueidad alemanes.
Fig. 28
m
ADVERTENCIAS
– El conducto de evacuación y el racor de empalme al humero deben cumplir las normas y la legislación nacional y local vigentes
en el país de uso del aparato.
– Es obligatorio utilizar conductos rígidos, estancos y resistentes al calor, al agua de condensación y a los esfuerzos mecánicos.
– Los conductos de evacuación sin aislar son fuentes de peligro en potencia.
