36
ES

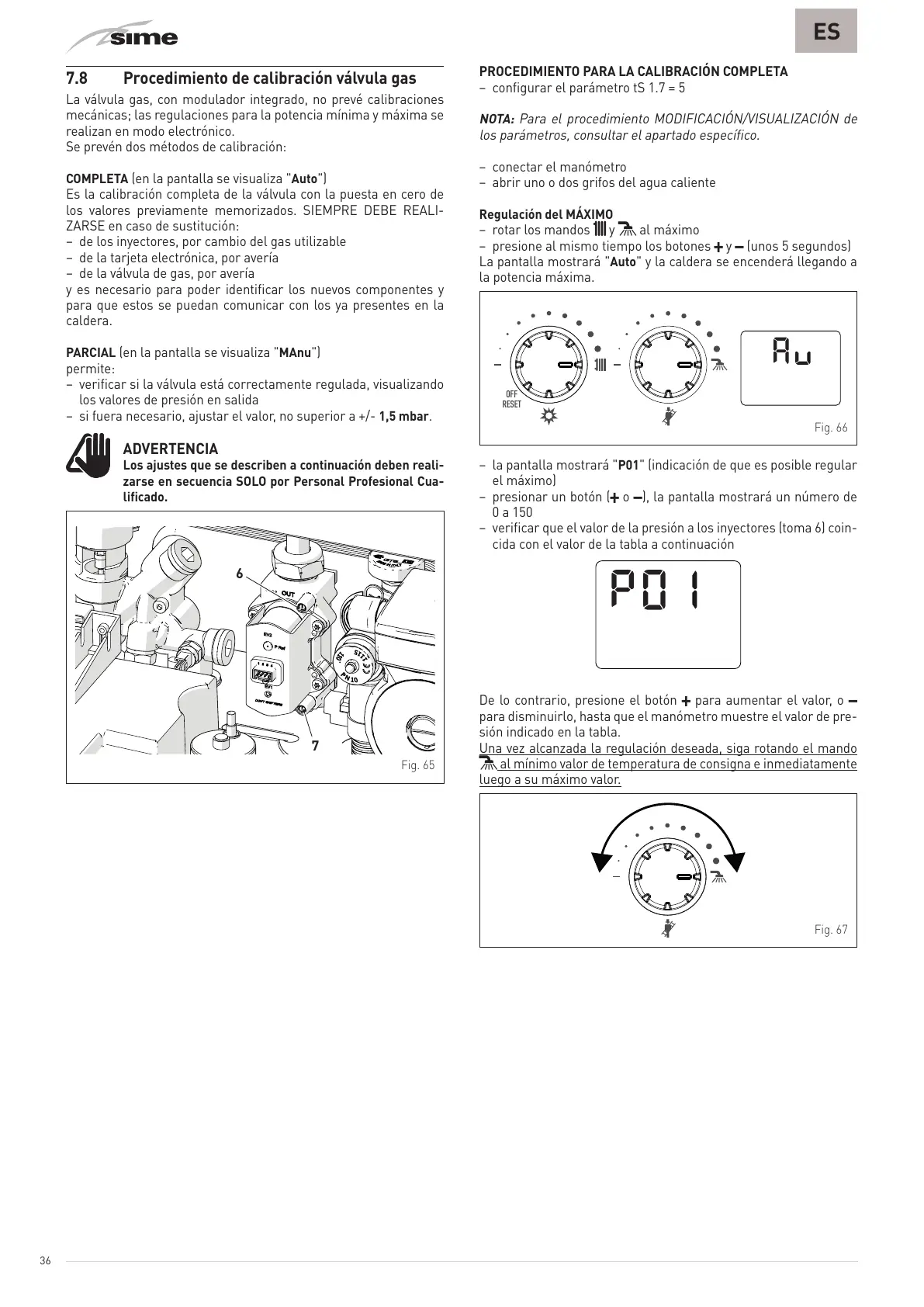

7.8 Procedimiento de calibración válvula gas
La válvula gas, con modulador integrado, no prevé calibraciones
mecánicas; las regulaciones para la potencia mínima y máxima se
realizan en modo electrónico.
Se prevén dos métodos de calibración:
COMPLETA
(en la pantalla se visualiza "
Auto
")
Es la calibración completa de la válvula con la puesta en cero de
los valores previamente memorizados. SIEMPRE DEBE REALI
-
ZARSE en caso de sustitución:
– de los inyectores, por cambio del gas utilizable
– de la tarjeta electrónica, por avería
– de la válvula de gas, por avería
y es necesario para poder identificar los nuevos componentes y
para que estos se puedan comunicar con los ya presentes en la
caldera.
PARCIAL
(en la pantalla se visualiza "
MAnu
")
permite:
– verificar si la válvula está correctamente regulada, visualizando
los valores de presión en salida
– si fuera necesario, ajustar el valor, no superior a +/-
1,5 mbar
.
m
ADVERTENCIA
Los ajustes que se describen a continuación deben reali-
zarse en secuencia SOLO por Personal Profesional Cua-
lificado.
6
Fig. 65
PROCEDIMIENTO PARA LA CALIBRACIÓN COMPLETA
– configurar el parámetro tS 1.7 = 5
NOTA:
Para el procedimiento MODIFICACIÓN/VISUALIZACIÓN de
los parámetros, consultar el apartado específico.
– conectar el manómetro
– abrir uno o dos grifos del agua caliente
Regulación del MÁXIMO
– rotar los mandos
t
y
D
al máximo
– presione al mismo tiempo los botones
>
y
<
(unos 5 segundos)
La pantalla mostrará "
Auto
" y la caldera se encenderá llegando a
la potencia máxima.
OFF
RESET
Fig. 66
– la pantalla mostrará "
P01
" (indicación de que es posible regular
el máximo)
– presionar un botón (
>
o
<
), la pantalla mostrará un número de
0 a 150
– verificar que el valor de la presión a los inyectores (toma 6) coin
-
cida con el valor de la tabla a continuación
De lo contrario, presione el botón
>
para aumentar el valor, o
<
para disminuirlo, hasta que el manómetro muestre el valor de pre-
sión indicado en la tabla.
Una
v
ez alcanzada la regulación deseada, siga rotando el mando
D
al mínimo valor de temperatura de consigna e inmediatamente
luego a su máximo valor.
Fig. 67
