35
ES

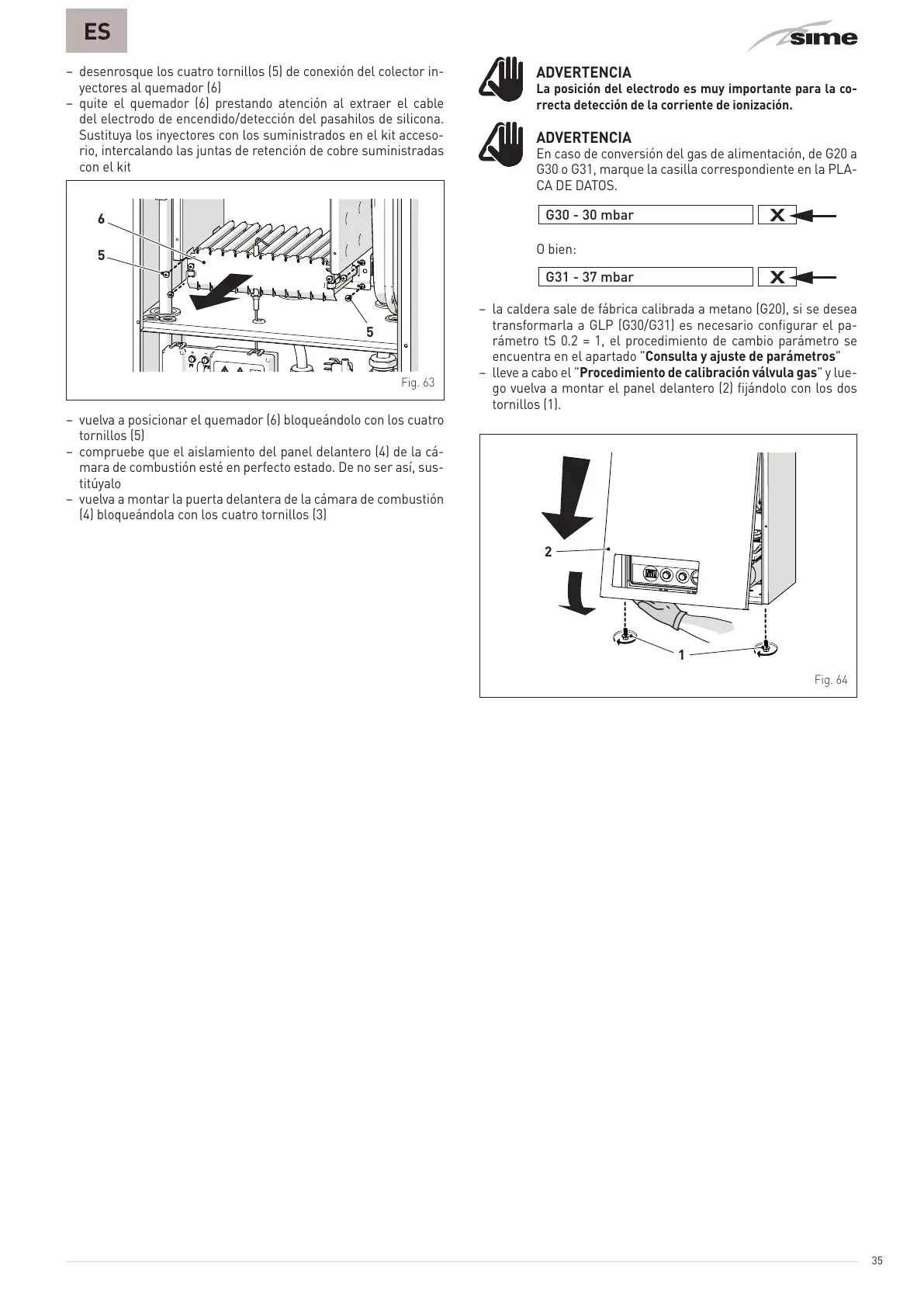

– desenrosque los cuatro tornillos (5) de conexión del colector in-
yectores al quemador (6)
–
quite el quemador (6) prestando atención al extraer el cable
del electrodo de encendido/detección del pasahilos de silicona.
Sustituya los inyectores con los suministrados en el kit acceso
-
rio, intercalando las juntas de retención de cobre suministradas
con el kit
5
6
5
Fig. 63
– vuelva a posicionar el quemador (6) bloqueándolo con los cuatro
tornillos (5)
– compruebe que el aislamiento del panel delantero (4) de la cá
-
mara de combustión esté en perfecto estado. De no ser así, sus-
titúyalo
–
vuelva a montar la puerta delantera de la cámara de combustión
(4) bloqueándola con los cuatro tornillos (3)
m
ADVERTENCIA
La posición del electrodo es muy importante para la co-
rrecta detección de la corriente de ionización.
m
ADVERTENCIA
En caso de conversión del gas de alimentación, de G20 a
G30 o G31, marque la casilla correspondiente en la PLA-
CA DE DATOS.
G30 - 30 mbar
O bien:
G31 - 37 mbar
– la caldera sale de fábrica calibrada a metano (G20), si se desea
transformarla a GLP (G30/G31) es necesario configurar el pa-
rámetro tS 0.2 = 1, el procedimiento de cambio parámetro se
encuentr
a en el apart
ado "Consulta y ajuste de parámetros"
– lleve a cabo el "Procedimiento de calibración válvula gas" y lue
-
go vuelva a montar el panel delantero (2) fijándolo con los dos
tornillos (1).
1
2
Fig. 64
