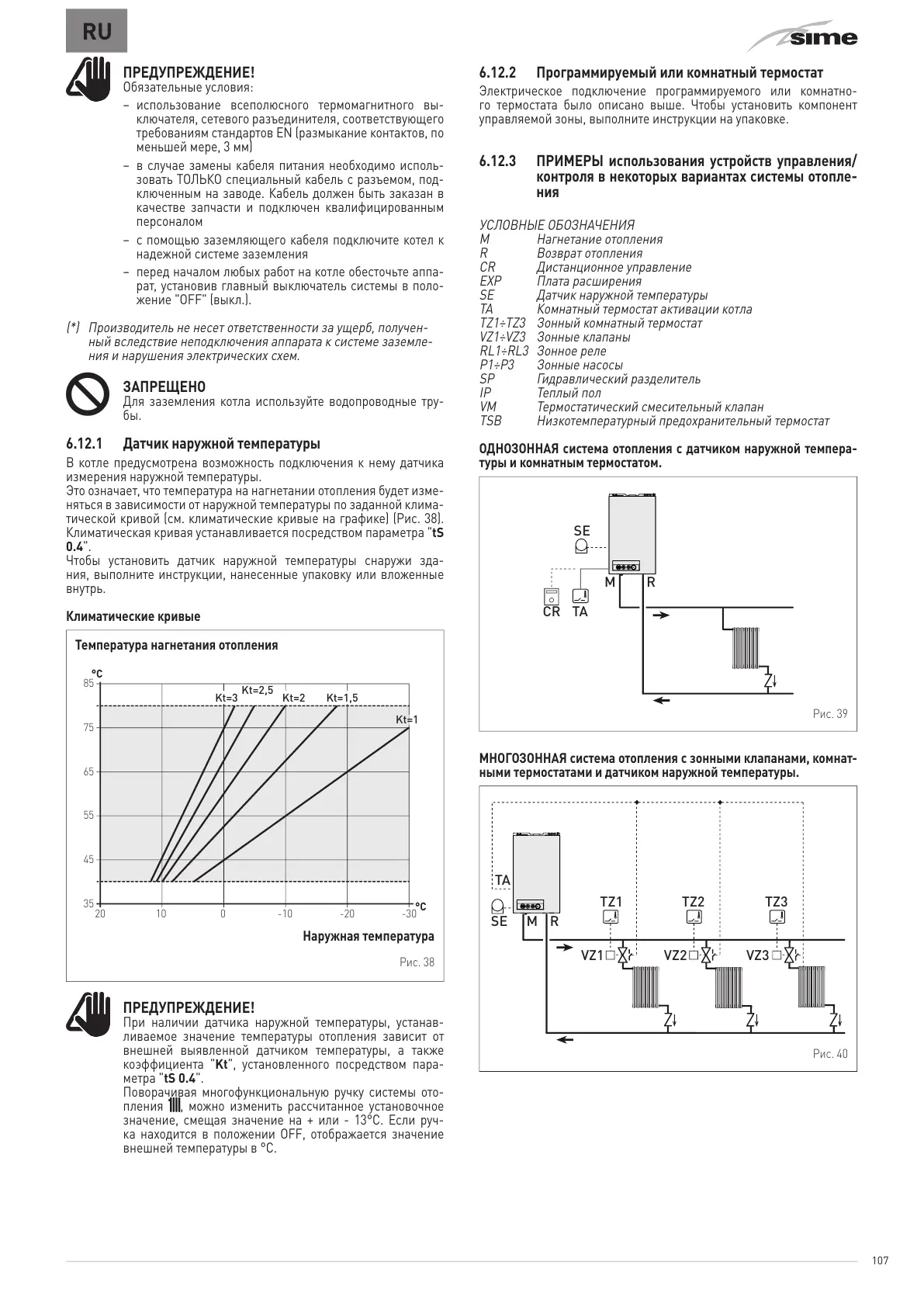

107
RU
m
ПРЕДУПРЕЖДЕНИЕ!
Обязательные условия:
– использование всеполюсного термомагнитного вы-
ключателя, сетевого разъединителя, соответствующего
требованиям ст
андартов EN (размыкание контактов, по
меньшей мере, 3 мм)
– в случае замены кабеля питания необходимо исполь-
зовать ТОЛЬКО специальный кабель с разъемом, под-
ключенным на заводе. Кабель должен быть заказан в
качестве запчас
ти и подключен квалифицированным
персоналом
– с помощью заземляющего кабеля подключите котел к
надежной системе заземления
– перед началом любых работ на котле обесточьте аппа-
рат, установив главный выключатель системы в поло-
жение "OFF" (выкл.).
(*) Производитель не несет ответственности за ущерб, получен-
ный вследствие неподключения аппарата к системе заземле-
ния и нарушения электрических схем.
d
ЗАПРЕЩЕНО
Для заземления котла используйте водопроводные тру-
бы.
6.12.1 Датчик наружной температуры
В котле предусмотрена возможность подключения к нему датчика
измерения наружной температуры.
Это означает, что температура на нагнетании отопления будет изме-
няться в зависимости от наружной температуры по заданной клима-
тической кривой (см. климатические кривые на графике) (Рис. 38).
Клима
тическая кривая устанавливается посредством параметра " tS
0.4
".
Чтобы установить датчик наружной температуры снаружи зда-
ния, выполните инструкции, нанесенные упаковку или вложенные
внутрь.
Климатические кривые
Температура нагнетания отопления
20 10 0 -10 -20 -30
35
45
55
65
75
85
°C
°C
Kt=1
Kt=2
Kt=2,5
Kt=1,5Kt=3
Наружная температура
Рис. 38
m
ПРЕДУПРЕЖДЕНИЕ!
При наличии датчика наружной температуры, устанав-
ливаемое значение температуры отопления зависит от
внешней выявленной датчиком температуры, а также
коэффициента " Kt ", установленного посредством пара-
метра " tS 0.4 ".
Поворачивая многофункциональную ручку системы ото-
пления
t
, можно изменить рассчитанное установочное
значение, смещая значение на + или - 13°C. Если руч-
ка находится в положении OFF, отображается значение
внешней температуры в °C.
6.12.2 Программируемый или комнатный термостат
Электрическое подключение программируемого или комнатно-
го термостата было описано выше. Чтобы установить компонент
управляемой зоны, выполните инструкции на упаковке.
6.12.3 ПРИМЕРЫ использования устройств управления/
контроля в некоторых вариантах системы отопле-
ния
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
M Нагнетание отопления
R Возврат отопления
CR Дистанционное управление
EXP Плата расширения
SE Датчик наружной температуры
TA Комнатный термостат активации котла
TZ1÷TZ3 Зонный комнатный термостат
VZ1÷VZ3 Зонные клапаны
RL1÷RL3 Зонное реле
P1÷P3 Зонные насосы
SP Гидравлический разделитель
IP Теплый пол
VM Термостатический смесительный клапан
TSB Низкотемпературный предохранительный термостат
ОДНОЗОННАЯ система отопления с датчиком наружной темпера-
туры и комнатным термостатом.
R
M
SE
TA
CR
Рис. 39
МНОГОЗОННАЯ система отопления с зонными клапанами, комнат-
ными термостатами и датчиком наружной температуры.
TA
TZ1
VZ1 VZ2 VZ3
TZ2 TZ3
SE
R
M
Рис. 40
