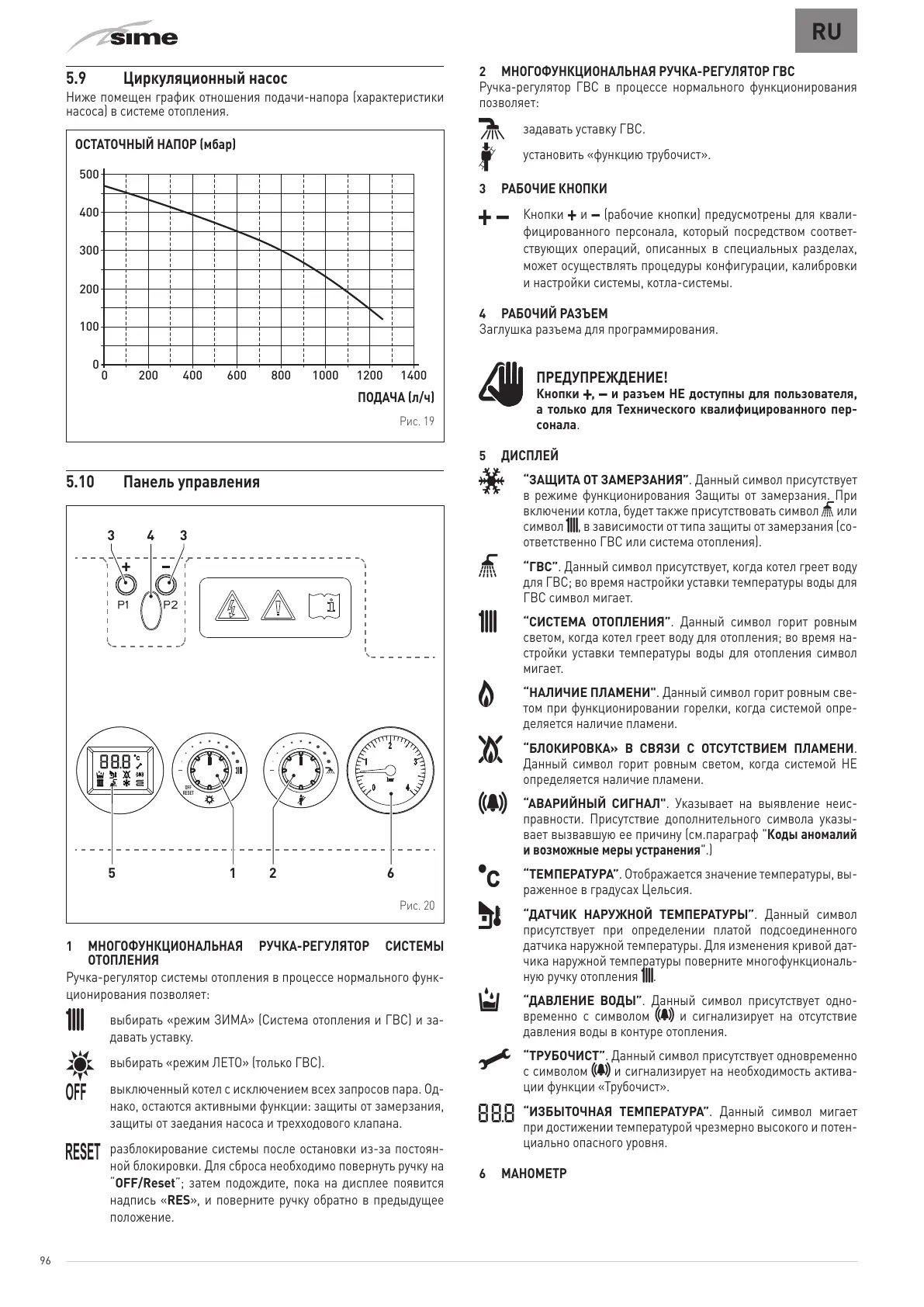

5.9 Циркуляционный насос
Ниже помещен график отношения подачи-напора (характеристики
насоса) в системе отопления.
ОСТАТОЧНЫЙ НАПОР (мбар)
0
0 800 1000 1200 1400600400200
100
200
300
400
500
ПОДАЧА (л/ч)
Рис. 19
5.10 Панель управления
OFF
RESET
Рис. 20
1
МНОГОФУНКЦИОНАЛЬНАЯ РУЧКА-РЕГУЛЯТОР СИСТЕМЫ
ОТОПЛЕНИЯ
Ручка-регулятор системы отопления в процессе нормального функ-
ционирования позволяет:
t
выбирать «режим ЗИМА» (Система отопления и ГВС) и за-
давать уставку.
l
выбирать «режим ЛЕТО» (только ГВС).
6
выключенный котел с исключением всех запросов пара. Од-
нако, остаются активными функции: защиты от замерзания,
защиты от заедания насоса и тре
хходового клапана.
R
разблокирование системы после остановки из-за постоян-
ной блокировки. Для сброса необходимо повернуть ручку на
“
OFF/Reset
”; затем подождите, пока на дисплее появится
надпись «
RES
», и поверните ручку обратно в предыдущее
положение.
2
МНОГОФУНКЦИОНАЛЬНАЯ РУЧКА-РЕГУЛЯТОР ГВС
Ручка-регулятор ГВС в процессе нормального функционирования
позволяет:
D
задавать уставку ГВС.
z
установить «функцию трубочист».
3
РАБОЧИЕ КНОПКИ
>
<
Кнопки
>
и
<
(рабочие кнопки) предусмотрены для квали-
фицированного персонала, который посредством соответ-
ствующих операций, описанных в специальных разделах,
мож
ет осуществлять процедуры конфигурации, калибровки
и настройки системы, котла-системы.
4
РАБОЧИЙ РАЗЪЕМ
Заглушка разъема для программирования.
m
ПРЕДУПРЕЖДЕНИЕ!
Кнопки
>
,
<
и разъем НЕ доступны для пользователя,
а только для Технического квалифицированного пер-
сонала
.
5
ДИСПЛЕЙ
n
“ЗАЩИТА ОТ ЗАМЕРЗАНИЯ”
. Данный символ присутствует
в режиме функционирования Защиты от замерзания. При
включении котла, будет также присутствовать символ
8
или
символ
t
, в зависимости от типа защиты от замерзания (со-
ответственно ГВС или система отопления).
8
“ГВС”
. Данный символ присутствует, когда котел греет воду
для ГВС; во время настройки уставки температуры воды для
ГВС символ мигает.
t
“СИСТЕМА ОТОПЛЕНИЯ”
. Данный символ горит ровным
светом, когда котел греет воду для отопления; во время на-
стройки уставки температуры воды для отопления символ
мигает
.
1
“НАЛИЧИЕ ПЛАМЕНИ"
. Данный символ горит ровным све-
том при функционировании горелки, когда системой опре-
деляется наличие пламени.
2
“БЛОКИРОВКА» В СВЯЗИ С ОТСУТСТВИЕМ ПЛАМЕНИ
.
Данный символ горит ровным светом, когда системой НЕ
определяется наличие пламени.
I
“АВАРИЙНЫЙ СИГНАЛ"
. Указывает на выявление неис-
правности. Присутствие дополнительного символа указы-
вает вызвавшую ее причину (см.параграф "Коды аномалий
и возможные меры устранения".)
7
“ТЕМПЕРАТУРА”
. Отображается значение температуры, вы-
раженное в градусах Цельсия.
3
“ДАТЧИК НАРУЖНОЙ ТЕМПЕРАТУРЫ”
. Данный символ
присутствует при определении платой подсоединенного
датчика наружной температуры. Для изменения кривой дат-
чика наружной температуры поверните многофункциональ-
ную ручку отопления
t
.
k
“ДАВЛЕНИЕ ВОДЫ”
. Данный символ присутствует одно-
временно с символом
I
и сигнализирует на отсутствие
давления воды в контуре отопления.
c
“ТРУБОЧИСТ”
. Данный символ присутствует одновременно
с символом
I
и сигнализирует на необходимость актива-
ции функции «Трубочист».
0
“ИЗБЫТОЧНАЯ ТЕМПЕРАТУРА”
. Данный символ мигает
при достижении температурой чрезмерно высокого и потен-
циально опасного уровня.
6
МАНОМЕТР
