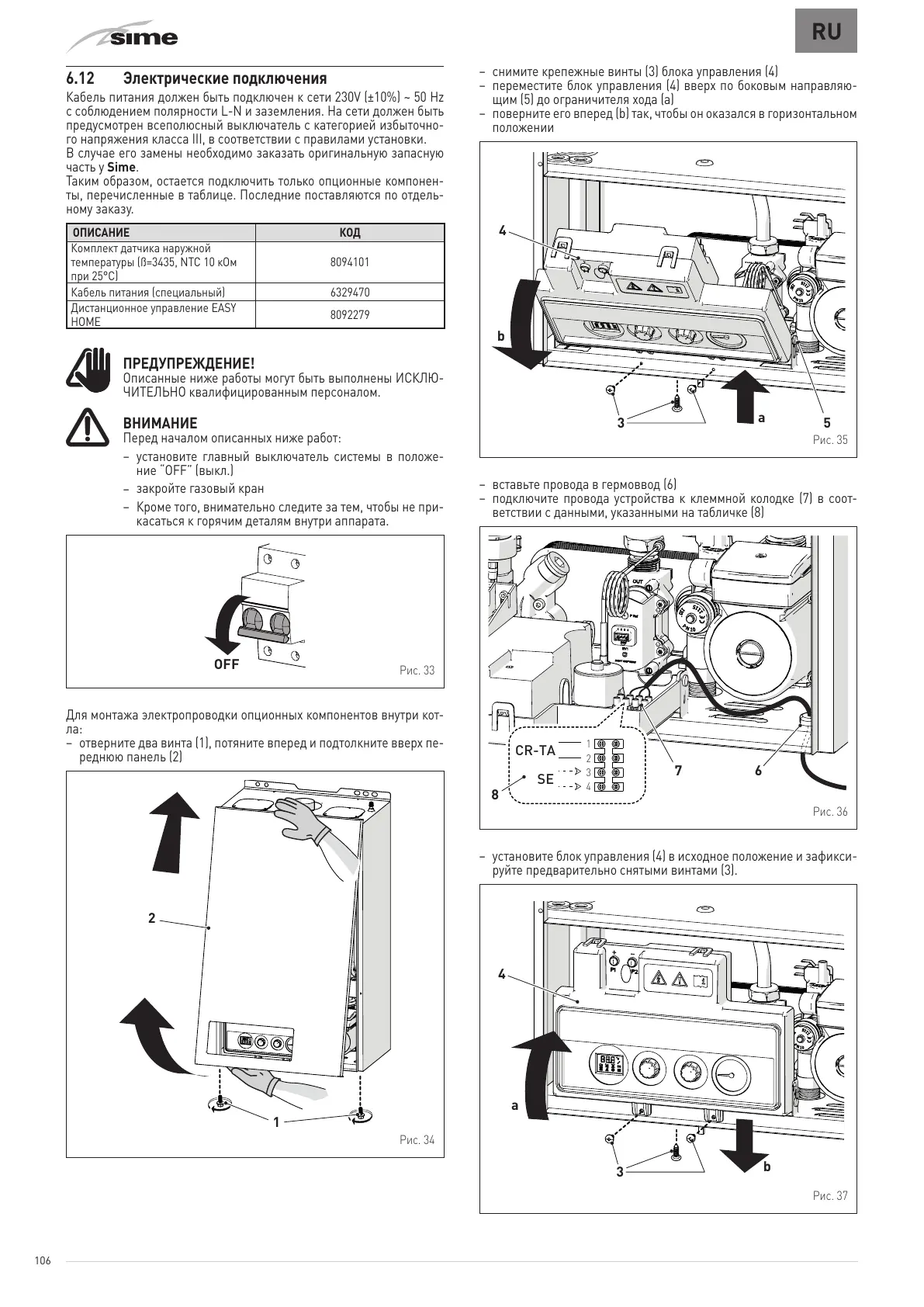

6.12 Электрические подключения
Кабель питания должен быть подключен к сети 230V (±10%) ~ 50 Hz
с соблюдением полярности L-N и заземления. На сети должен быть
предусмотрен всеполюсный выключатель с категорией избыточно-
го напряжения класса III, в соответствии с правилами установки.
В случае его замены необходимо заказать оригинальную запасную
часть у
Sime
.
Таким образом, остается подключить только опционные компонен-
ты, перечисленные в таблице. Последние поставляются по отдель-
ному заказу.
ОПИСАНИЕ КОД
Комплект датчика наружной
температуры (ß=3435, NTC 10 кОм
при 25°C)
8094101
Кабель питания (специальный) 6329470
Дистанционное управление EASY
HOME
8092279
m
ПРЕДУПРЕЖДЕНИЕ!
Описанные ниже работы могут быть выполнены ИСКЛЮ-
ЧИТЕЛЬНО квалифицированным персоналом.
a
ВНИМАНИЕ
Перед началом описанных ниже работ:
установите главный выключатель системы в положе-
ние “OFF” (выкл.)
закройте газовый кран
Кроме того, внимательно следите за тем, чтобы не при-
касаться к горячим деталям внутри аппарата.
OFF
Рис. 33
Для монтажа электропроводки опционных компонентов внутри кот-
ла:
отверните два винта (1), потяните вперед и подтолкните вверх пе-
реднюю панель (2)
1
2
Рис. 34
снимите крепежные винты (3) блока управления (4)
переместите блок управления (4) вверх по боковым направляю-
щим (5) до ограничителя хода (a)
поверните его вперед (b) так, чтобы он оказался в горизонтальном
положении
3
a
b
5
4
Рис. 35
вставьте провода в гермоввод (6)
подключите провода устройства к клеммной колодке (7) в соот-
ветствии с данными, указанными на табличке (8)
SE
CR-TA
1
2
3
4
8
7 6
Рис. 36
установите блок управления (4) в исходное положение и зафикси-
руйте предварительно снятыми винтами (3).
3
b
a
4
Рис. 37
