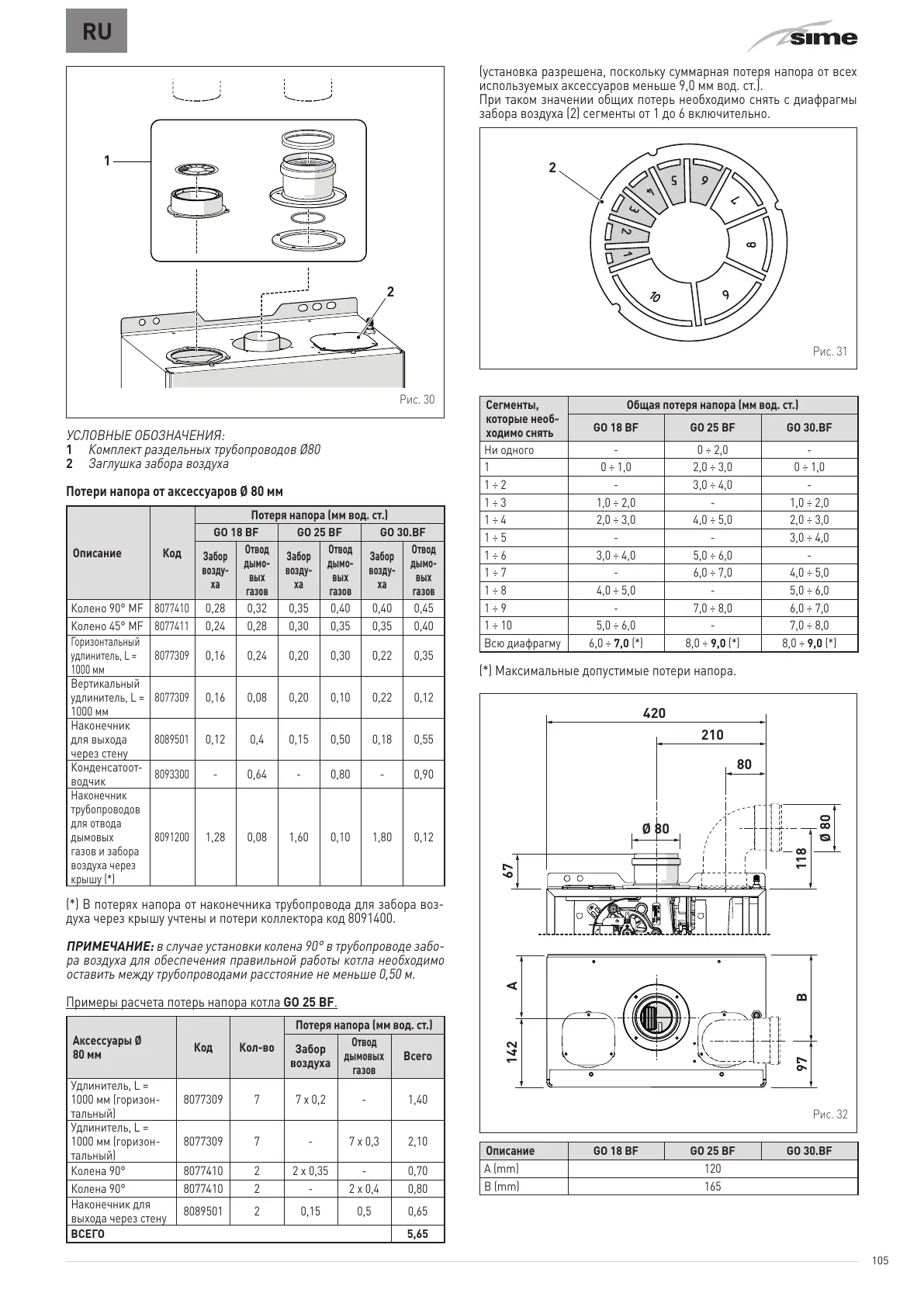

Рис. 30
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
1 Комплект раздельных трубопроводов Ø80
2 Заглушка забора воздуха
Потери напора от аксессуаров Ø 80 мм
Описание Код
Потеря напора (мм вод. ст.)
GO 18 BF GO 25 BF GO 30.BF
Забор
возду-
ха
Отвод
дымо
-
вых
г
азов
Забор
возду
-
ха
Отво
д
дымо
-
вых
г
азов
Забор
возду
-
ха
Отво
д
дымо
-
вых
г
азов
Колено 90° MF 8077410 0,28 0,32 0,35 0,40 0,40 0,45
Колено 45° MF
8077411 0,24 0,28 0,30 0,35 0,35 0,40
Горизонтальный
удлинитель, L =
1000 мм
8077309 0,16 0,24 0,20 0,30 0,22 0,35
Вертикальный
удлинитель, L =
1000 мм
8077309 0,16 0,08 0,20 0,10 0,22 0,12
Наконечник
для выхода
через стену
8089501 0,12 0,4 0,15 0,50 0,18 0,55
Конденсатоот-
водчик
8093300 - 0,64 - 0,80 - 0,90
Наконечник
трубопроводов
для отвода
дымовых
газов и забора
воздуха через
крышу (*)
8091200 1,28 0,08 1,60 0,10 1,80 0,12
(*) В потерях напора от наконечника трубопровода для забора воз-
духа через крышу учтены и потери коллектора код 8091400.
ПРИМЕЧАНИЕ: в случае установки колена 90° в трубопроводе забо-
ра воздуха для обеспечения правильной работы котла необходимо
оставить между трубопроводами расстояние не меньше 0,50 м.
Примеры расчета потерь напора котла GO 25 BF .
Аксессуары Ø
80 мм
Код Кол-во
Потеря напора (мм вод. ст.)
Забор
воздуха
Отвод
дымовых
газов
Всего
Удлинитель, L =
1000 мм (горизон-
тальный)
8077309 7 7 x 0,2 - 1,40
Удлинит
ель, L =
1000 мм (горизон-
тальный)
8077309 7 - 7 x 0,3 2,10
Колена 90° 8077410 2 2 x 0,35 - 0,70
Ко
лена 90° 8077410 2 - 2 x 0,4 0,80
Наконечник для
выхода через стену
8089501 2 0,15 0,5 0,65
ВСЕГО 5,65
(установка разрешена, поскольку суммарная потеря напора от всех
используемых аксессуаров меньше 9,0 мм вод. ст.).
При таком значении общих потерь необходимо снять с диафрагмы
забора воздуха (2) сегменты от 1 до 6 включительно.
2
Рис. 31
Сегменты,
которые необ-
ходимо снять
Общая потеря напора (мм вод. ст.)
GO 18 BF GO 25 BF GO 30.BF
Ни одного - 0 ÷ 2,0 -
1 0 ÷ 1,0 2,0 ÷ 3,0 0 ÷ 1,0
1 ÷ 2 - 3,0 ÷ 4,0 -
1 ÷ 3 1,0 ÷ 2,0 - 1,0 ÷ 2,0
1 ÷ 4 2,0 ÷ 3,0 4,0 ÷ 5,0 2,0 ÷ 3,0
1 ÷ 5 - - 3,0 ÷ 4,0
1 ÷ 6 3,0 ÷ 4,0 5,0 ÷ 6,0 -
1 ÷ 7 - 6,0 ÷ 7,0 4,0 ÷ 5,0
1 ÷ 8 4,0 ÷ 5,0 - 5,0 ÷ 6,0
1 ÷ 9 - 7,0 ÷ 8,0 6,0 ÷ 7,0
1 ÷ 10 5,0 ÷ 6,0 - 7,0 ÷ 8,0
Всю диафрагму 6,0 ÷
7,0 (*) 8,0 ÷ 9,0 (*) 8,0 ÷ 9,0 (*)
(*) Максимальные допустимые потери напора.
210
420
97 B
Ø 80
118
80
67
Ø 80
A142
Рис. 32
Описание GO 18 BF GO 25 BF GO 30.BF
A (mm) 120
B (mm) 165
