108
RU

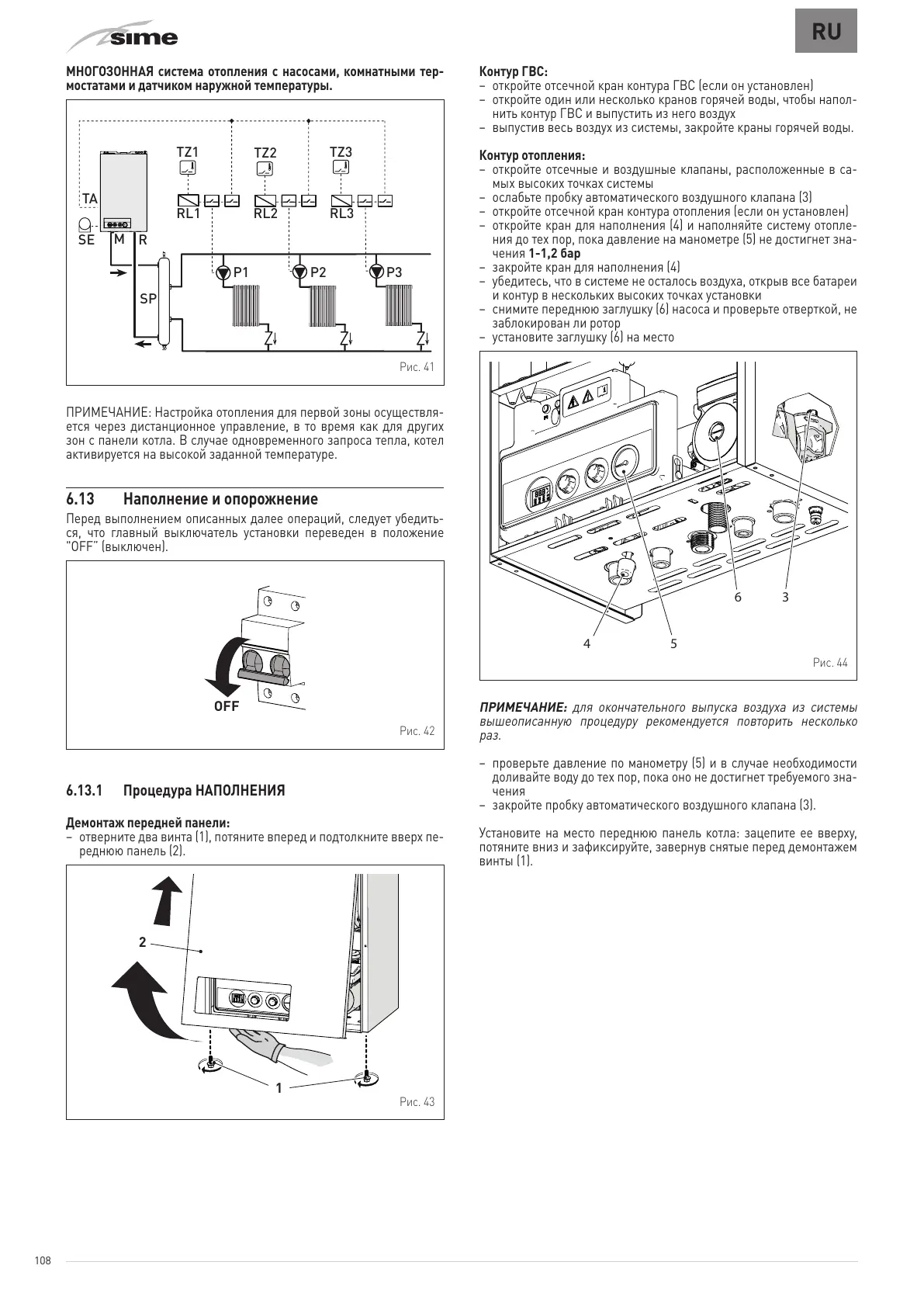

МНОГОЗОННАЯ система отопления с насосами, комнатными тер-
мостатами и датчиком наружной температуры.
TA
TZ2
TZ3
TZ1
P3
RL1
SP
RL2 RL3
P2P1
R
M
Рис. 41
ПРИМЕЧАНИЕ: Настройка отопления для первой зоны осуществля-
ется через дистанционное управление, в то время как для других
зон с панели котла. В случае одновременного запроса тепла, котел
активируется на высокой заданной температуре.
6.13 Наполнение и опорожнение
Перед выполнением описанных далее операций, следует убедить-
ся, что главный выключатель установки переведен в положение
"OFF” (выключен).
Рис. 42
6.13.1 Процедура НАПОЛНЕНИЯ
Демонтаж передней панели:
– отверните два винта (1), потяните вперед и подтолкните вверх пе-
реднюю панель (2).
1
2
Рис. 43
Контур ГВС:
– откройте отсечной кран контура ГВС (если он установлен)
– откройте один или несколько кранов горячей воды, чтобы напол-
нить контур ГВС и выпустить из него воздух
– выпустив весь воздух из системы, закройте краны горячей воды.
Контур отопления:
– откройте отсечные и воздушные клапаны, расположенные в са-
мых высоких точках системы
– ослабьте пробку автоматического воздушного клапана (3)
– откройте отсечной кран контура отопления (если он установлен)
– откройте кран для наполнения (4) и наполняйте систему отопле-
ния до тех пор, пока давление на манометре (5) не достигнет зна-
чения
1-1,2 бар
– закройте кран для наполнения (4)
– убедитесь, что в системе не осталось воздуха, открыв все батареи
и контур в нескольких высоких точках установки
– снимите переднюю заглушку (6) насоса и проверьте отверткой, не
заблокирован ли ротор
– установите заглушку (6) на место
4 5
6 3
Рис. 44
ПРИМЕЧАНИЕ:
для окончательного выпуска воздуха из системы
вышеописанную процедуру рекомендуется повторить несколько
раз.
– проверьте давление по манометру (5) и в случае необходимости
доливайте воду до тех пор, пока оно не достигнет требуемого зна-
чения
– закройте пробку автоматического воздушного клапана (3).
Установите на место переднюю панель котла: зацепите ее вверху,
потяните вниз и зафиксируйте, завернув снятые перед демонтажем
винты (1).
