ADVERTENCIA
La altura de instalación de la caldera deberá elegirse de
manera que las tareas de desmontaje y mantenimiento
resulten sencillas.

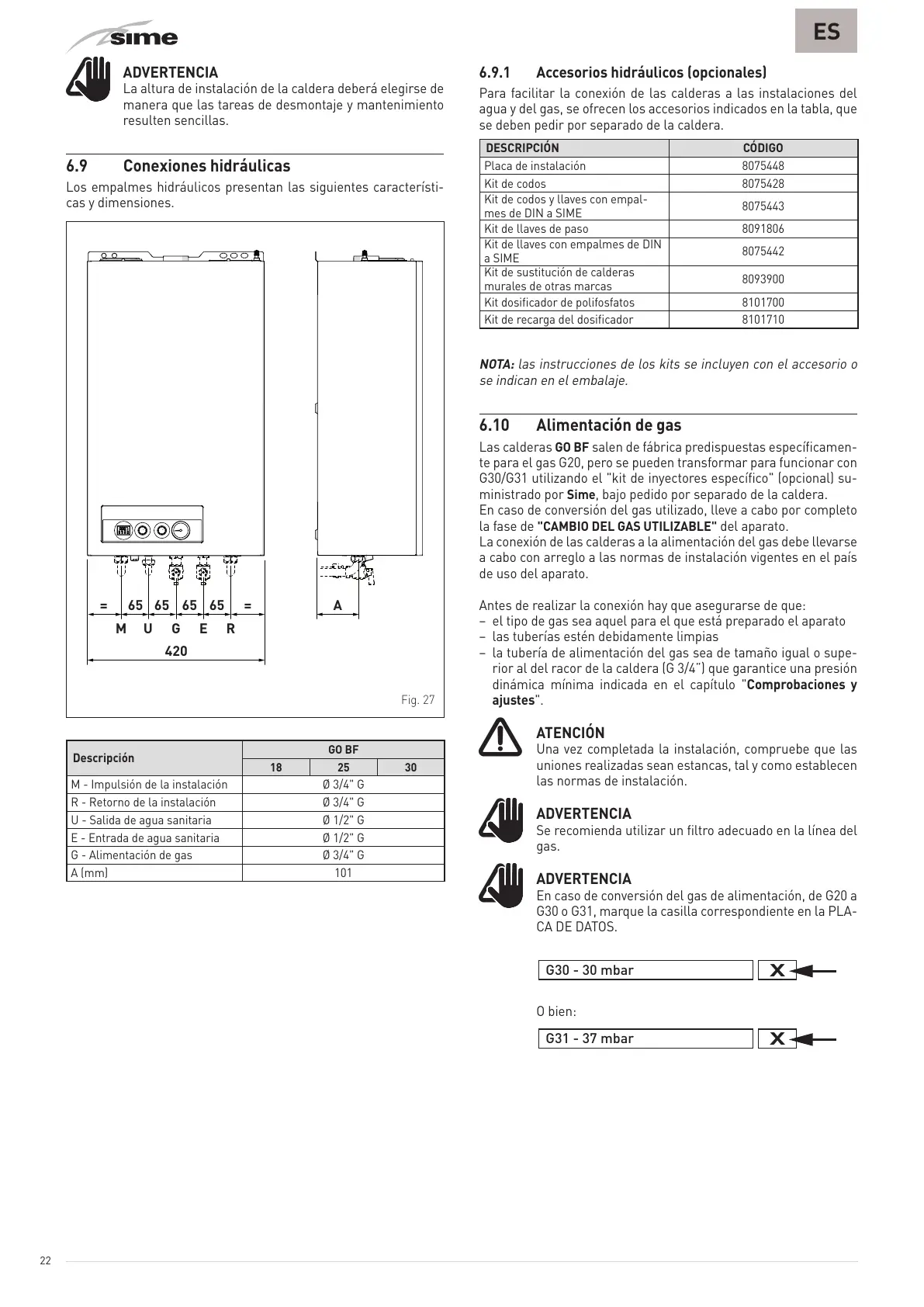

6.9 Conexiones hidráulicas
Los empalmes hidráulicos presentan las siguientes característi-
cas y dimensiones.
A65 65 65 65 ==
420
M U G E R
Fig. 27
Descripción
GO BF
18 25 30
M - Impulsión de la instalación Ø 3/4" G
R - Retorno de la instalación Ø 3/4" G
U - Salida de agua sanitaria Ø 1/2" G
E - Entrada de agua sanitaria Ø 1/2" G
G - Alimentación de gas Ø 3/4" G
A (mm) 101
6.9.1 Accesorios hidráulicos (opcionales)
Para facilitar la conexión de las calderas a las instalaciones del
agua y del gas, se ofrecen los accesorios indicados en la tabla, que
se deben pedir por separado de la caldera.
DESCRIPCIÓN CÓDIGO
Placa de instalación 8075448
Kit de codos 8075428
Kit de codos y llaves con empal
-
mes de DIN a SIME
8075443
Kit de llaves de paso 8091806
Kit de llav
es con empalmes de DIN
a SIME
8075442
Kit de sustitución de calderas
murales de otras marcas
8093900
Kit dosificador de polifosfatos 8101700
Kit de recarga del dosificador 8101710
NOTA:
las instrucciones de los kits se incluyen con el accesorio o
se indican en el embalaje.
6.10 Alimentación de gas
Las calderas
GO BF
salen de fábrica predispuestas específicamen-
te para el gas G20, pero se pueden transformar para funcionar con
G30/G31 utilizando el "kit de inyect
ores específico" (opcional) su-
ministrado por
Sime
, bajo pedido por separado de la caldera.
En caso de conversión del gas utilizado, lleve a cabo por completo
la fase de
"CAMBIO DEL GAS UTILIZABLE"
del aparato.
La conexión de las calderas a la alimentación del gas debe llevarse
a cabo con arreglo a las normas de instalación vigentes en el país
de uso del aparato.
Antes de realizar la conexión hay que asegurarse de que:
– el tipo de gas sea aquel para el que está preparado el aparato
– las tuberías estén debidamente limpias
– la tubería de alimentación del gas sea de tamaño igual o supe
-
rior al del racor de la caldera (G 3/4”) que garantice una presión
dinámica mínima indic
ada en el capítulo "Comprobaciones y
ajustes".
a
ATENCIÓN
Una vez completada la instalación, compruebe que las
uniones realizadas sean estancas, tal y como establecen
las normas de instalación.
m
ADVERTENCIA
Se recomienda utilizar un filtro adecuado en la línea del
gas.
m
ADVERTENCIA
En caso de conversión del gas de alimentación, de G20 a
G30 o G31, marque la casilla correspondiente en la PLA-
CA DE DATOS.
G30 - 30 mbar
O bien:
G31 - 37 mbar
