26
ES

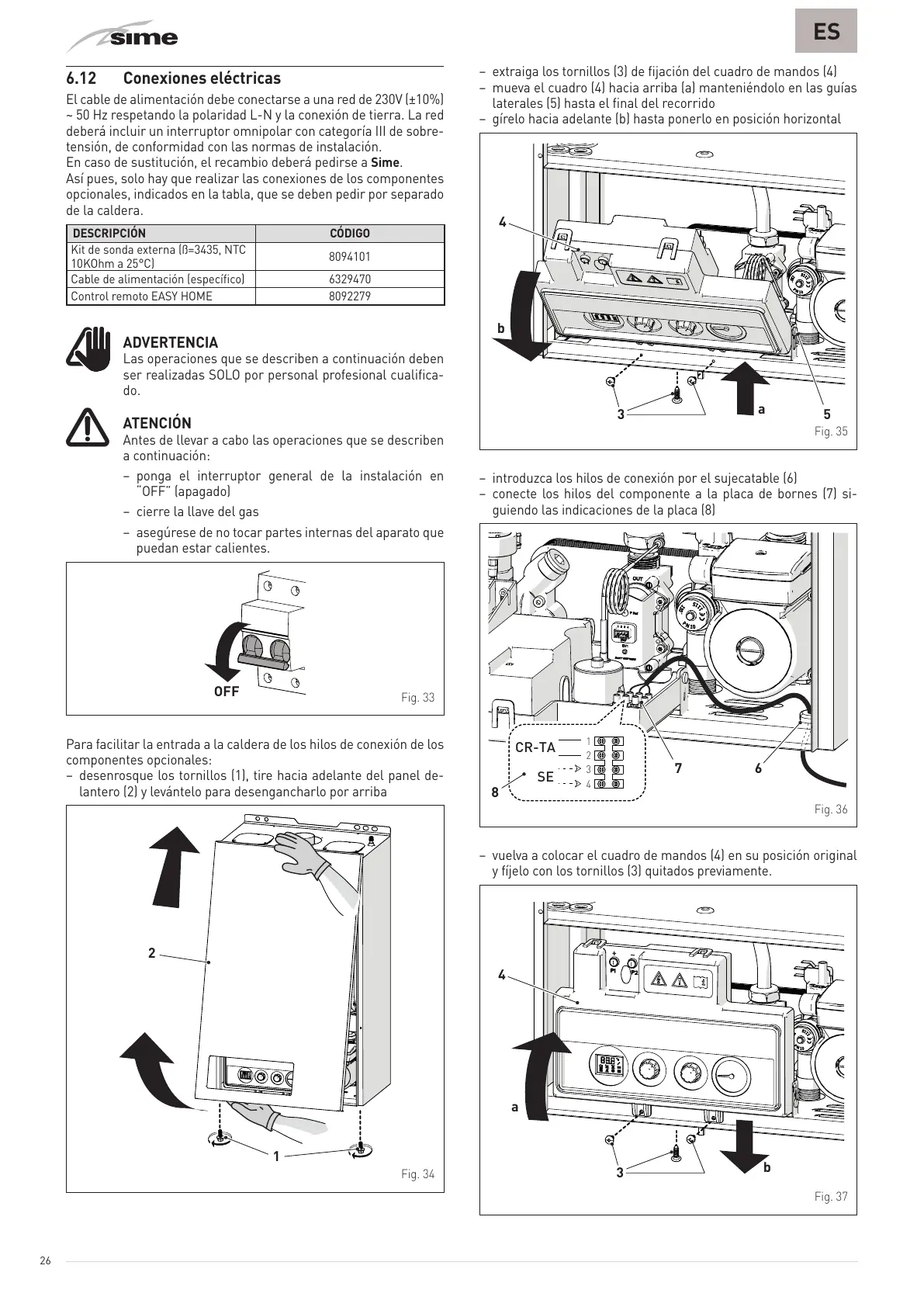

6.12 Conexiones eléctricas
El cable de alimentación debe conectarse a una red de 230V (±10%)
~ 50 Hz respetando la polaridad L-N y la conexión de tierra. La red
deberá incluir un interruptor omnipolar con categoría III de sobre
-
tensión, de conformidad con las normas de instalación.
En caso de sustitución, el recambio deberá pedirse a
Sime
.
Así pues, solo hay que realizar las conexiones de los componentes
opcionales, indicados en la tabla, que se deben pedir por separado
de la caldera.
DESCRIPCIÓN CÓDIGO
Kit de sonda externa (ß=3435, NTC
10KOhm a 25°C)
8094101
Cable de alimentación (específico) 6329470
Control remoto EASY HOME 8092279
m
ADVERTENCIA
Las operaciones que se describen a continuación deben
ser realizadas SOLO por personal profesional cualifica-
do.
a
ATENCIÓN
Antes de llevar a cabo las operaciones que se describen
a continuación:
– ponga el interruptor general de la instalación en
“OFF” (apagado)
– cierre la llave del gas
– asegúrese de no tocar partes internas del aparato que
puedan estar calientes.
Fig. 33
Para facilitar la entrada a la caldera de los hilos de conexión de los
componentes opcionales:
– desenrosque los tornillos (1), tire hacia adelante del panel de
-
lantero (2) y levántelo para desengancharlo por arriba
2
Fig. 34
– extraiga los tornillos (3) de fijación del cuadro de mandos (4)
– mueva el cuadro (4) hacia arriba (a) manteniéndolo en las guías
laterales (5) hasta el final del recorrido
– gírelo hacia adelante (b) hasta ponerlo en posición horizontal
a
b
4
Fig. 35
– introduzca los hilos de conexión por el sujecatable (6)
– conecte los hilos del componente a la placa de bornes (7) si-
guiendo las indicaciones de la placa (8)
SE
CR-TA
1
2
3
4
8
7 6
Fig. 36
– vuelva a colocar el cuadro de mandos (4) en su posición original
y fíjelo con los tornillos (3) quitados previamente.
b
a
4
Fig. 37
