Sime GO 18 BF User Manual

25
ES
2
1

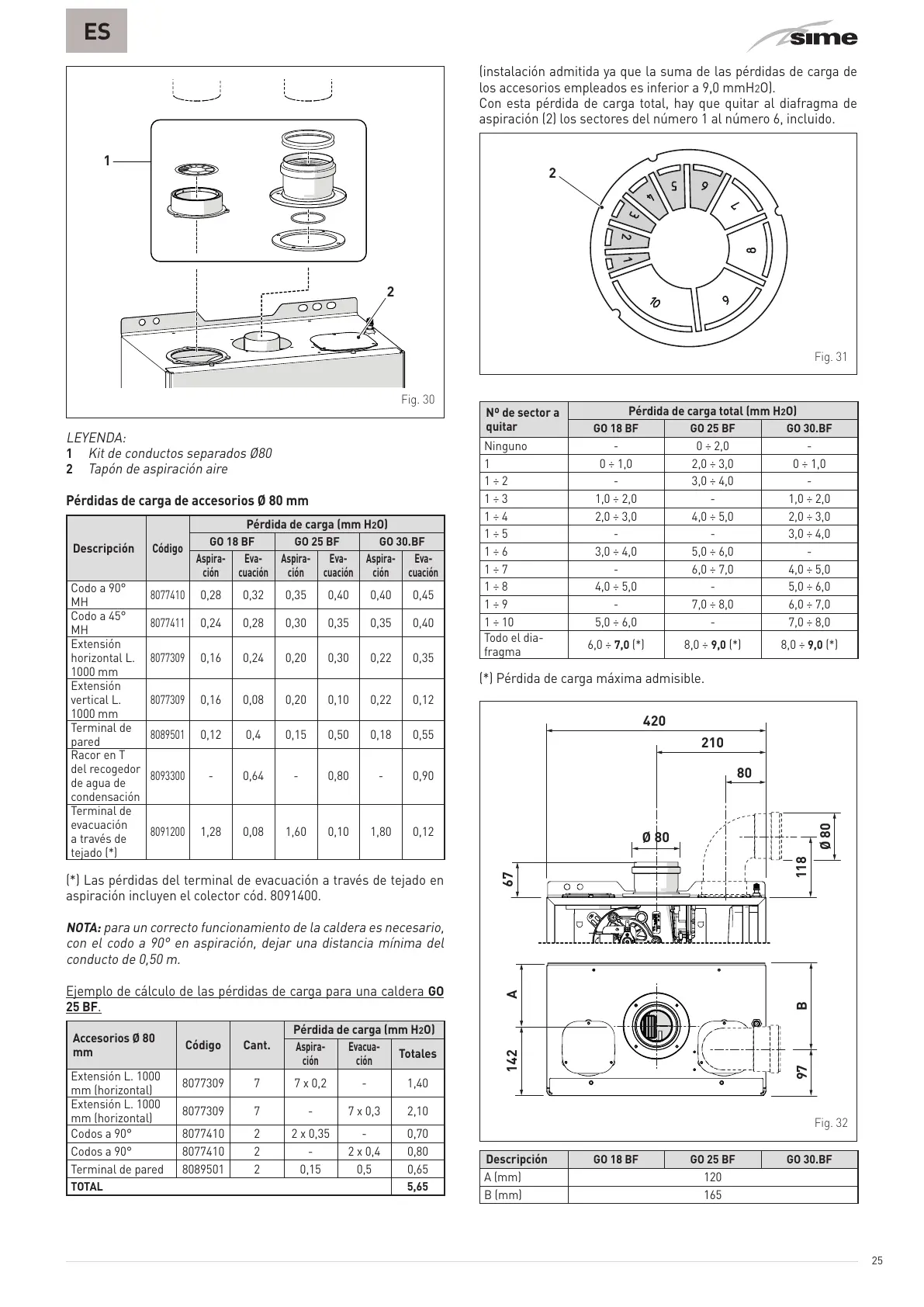

Fig. 30
LEYENDA:
1 Kit de conductos separados Ø80
2 Tapón de aspiración aire
Pérdidas de carga de accesorios Ø 80 mm
Descripción Código
Pérdida de carga (mm H 2 O)
GO 18 BF GO 25 BF GO 30.BF
Aspira-
ción
Eva-
cuación
Aspira-
ción
Eva-
cuación
Aspira-
ción
Eva-
cuación
Codo a 90°
MH
8077410 0,28 0,32 0,35 0,40 0,40 0,45
Codo a 45°
MH
8077411 0,24 0,28 0,30 0,35 0,35 0,40
Extensión
horizontal L.
1000 mm
8077309 0,16 0,24 0,20 0,30 0,22 0,35
Extensión
vertical L.
1000 mm
8077309 0,16 0,08 0,20 0,10 0,22 0,12
Terminal de
pared
8089501 0,12 0,4 0,15 0,50 0,18 0,55
Racor en T
del recogedor
de agua de
condensación
8093300 - 0,64 - 0,80 - 0,90
Terminal de
evacuación
a través de
tejado (*)
8091200 1,28 0,08 1,60 0,10 1,80 0,12
(*) Las pérdidas del terminal de evacuación a través de tejado en
aspiración incluyen el colector cód. 8091400.
NOTA: para un correcto funcionamiento de la caldera es necesario,
con el codo a 90° en aspiración, dejar una distancia mínima del
conducto de 0,50 m.
Ejemplo de cálculo de las pérdidas de carga para una caldera GO
25 BF
.
Accesorios Ø 80
mm
Código Cant.
Pérdida de carga (mm H
2 O)
Aspira-
ción
Evacua-
ción
Totales
Extensión L. 1000
mm (horizontal)
8077309 7 7 x 0,2 - 1,40
Extensión L. 1000
mm (horizontal)
8077309 7 - 7 x 0,3 2,10
Codos a 90° 8077410 2 2 x 0,35 - 0,70
Codos a 90° 8077410 2 - 2 x 0,4 0,80
Terminal de pared 8089501 2 0,15 0,5 0,65
TOTAL 5,65
(instalación admitida ya que la suma de las pérdidas de carga de
los accesorios empleados es inferior a 9,0 mmH
2 O).
Con esta pérdida de carga total, hay que quitar al diafragma de
aspiración (2) los sectores del número 1 al número 6, incluido.
2
Fig. 31
Nº de sector a
quitar
Pérdida de carga total (mm H
2 O)
GO 18 BF GO 25 BF GO 30.BF
Ninguno - 0 ÷ 2,0 -
1 0 ÷ 1,0 2,0 ÷ 3,0 0 ÷ 1,0
1 ÷ 2 - 3,0 ÷ 4,0 -
1 ÷ 3 1,0 ÷ 2,0 - 1,0 ÷ 2,0
1 ÷ 4 2,0 ÷ 3,0 4,0 ÷ 5,0 2,0 ÷ 3,0
1 ÷ 5 - - 3,0 ÷ 4,0
1 ÷ 6 3,0 ÷ 4,0 5,0 ÷ 6,0 -
1 ÷ 7 - 6,0 ÷ 7,0 4,0 ÷ 5,0
1 ÷ 8 4,0 ÷ 5,0 - 5,0 ÷ 6,0
1 ÷ 9 - 7,0 ÷ 8,0 6,0 ÷ 7,0
1 ÷ 10 5,0 ÷ 6,0 - 7,0 ÷ 8,0
Todo el dia
-
fragma
6,0 ÷
7,0 (*) 8,0 ÷ 9,0 (*) 8,0 ÷ 9,0 (*)
(*) Pérdida de carga máxima admisible.
210
420
97 B
Ø 80
118
80
67
Ø 80
A142
Fig. 32
Descripción GO 18 BF GO 25 BF GO 30.BF
A (mm) 120
B (mm) 165
