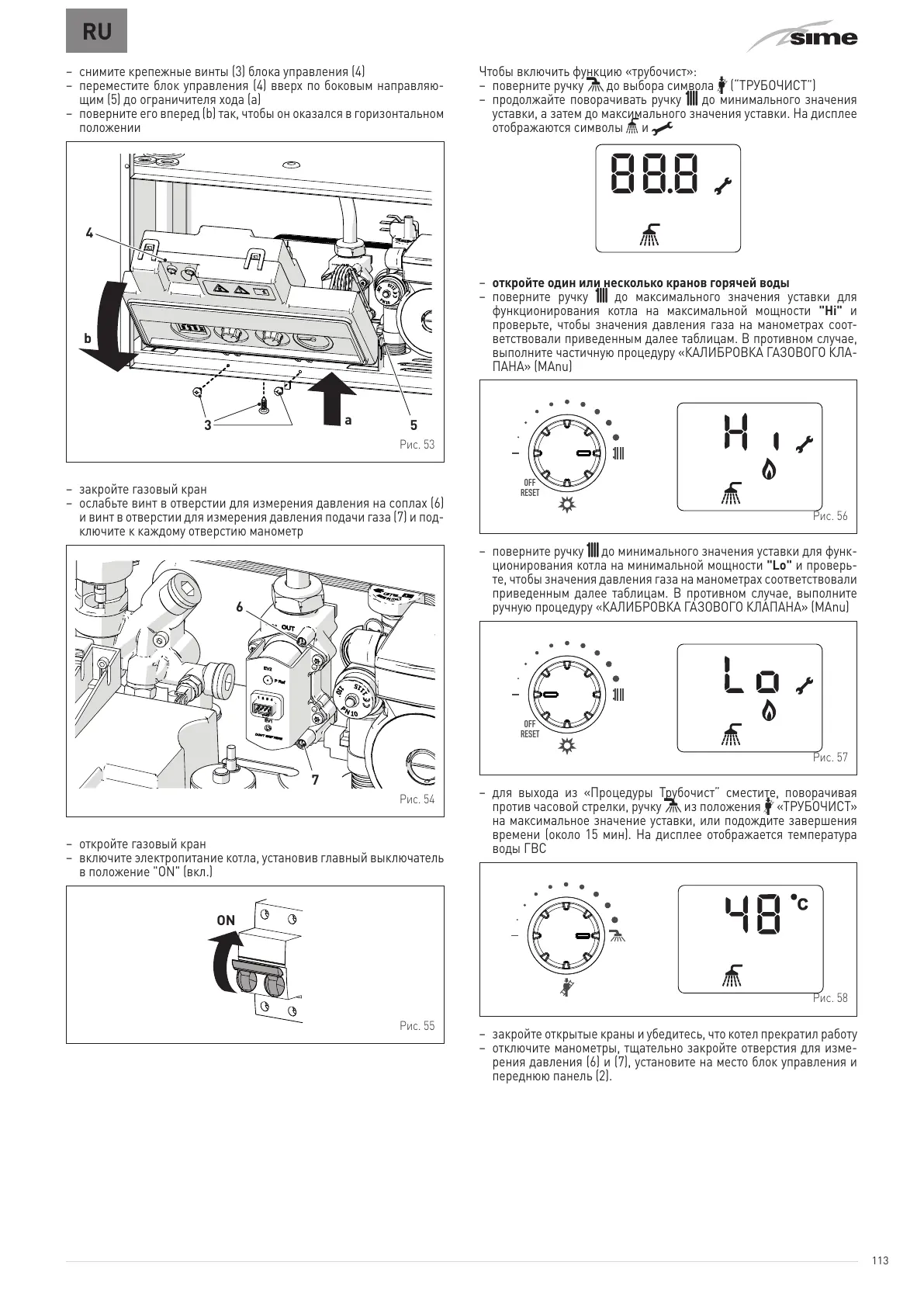

113
RU
снимите крепежные винты (3) блока управления (4)
переместите блок управления (4) вверх по боковым направляю-
щим (5) до ограничителя хода (a)
поверните его вперед (b) так, чтобы он оказался в горизонтальном
положении
3
a
b
5
4
Рис. 53
закройте газовый кран
ослабьте винт в отверстии для измерения давления на соплах (6)
и винт в отверстии для измерения давления подачи газа (7) и под-
ключите к каждому отверстию манометр
6
7
Рис. 54
откройте газовый кран
включите электропитание котла, установив главный выключатель
в положение "ON" (вкл.)
ON
Рис. 55
Чтобы включить функцию «трубочист»:
поверните ручку
D
до выбора символа
z
(“ТРУБОЧИСТ”)
продолжайте поворачивать ручку
t
до минимального значения
уставки, а затем до максимального значения уставки. На дисплее
отображаются символы
8
и
c
откройте один или несколько кранов горячей воды
поверните ручку
t
до максимального значения уставки для
функционирования котла на максимальной мощности
"Hi"
и
проверьте, чтобы значения давления газа на манометрах соот-
ветствовали приведенным далее таблицам. В противном случае,
выполните частичную процедуру «КАЛИБРОВКА ГАЗОВОГО КЛА-
ПАНА» (MAnu)
OFF
RESET
Рис. 56
поверните ручку
t
до минимального значения уставки для функ-
ционирования котла на минимальной мощности
"Lo"
и проверь-
те, чтобы значения давления газа на манометрах соответствовали
приведенным далее таблицам. В противном случае, выполните
ручную процедуру «КАЛИБРОВКА ГАЗОВОГО КЛАПАНА» (MAnu)
OFF
RESET
Рис. 57
для выхода из «Процедуры Трубочист” сместите, поворачивая
против часовой стрелки, ручку
D
из положения
z
«ТРУБОЧИСТ»
на максимальное значение уставки, или подождите завершения
времени (около 15 мин). На дисплее отображается температура
воды ГВС
Рис. 58
закройте открытые краны и убедитесь, что котел прекратил работу
отключите манометры, тщательно закройте отверстия для изме-
рения давления (6) и (7), установите на место блок управления и
переднюю панель (2).
