63
MHC-V41D

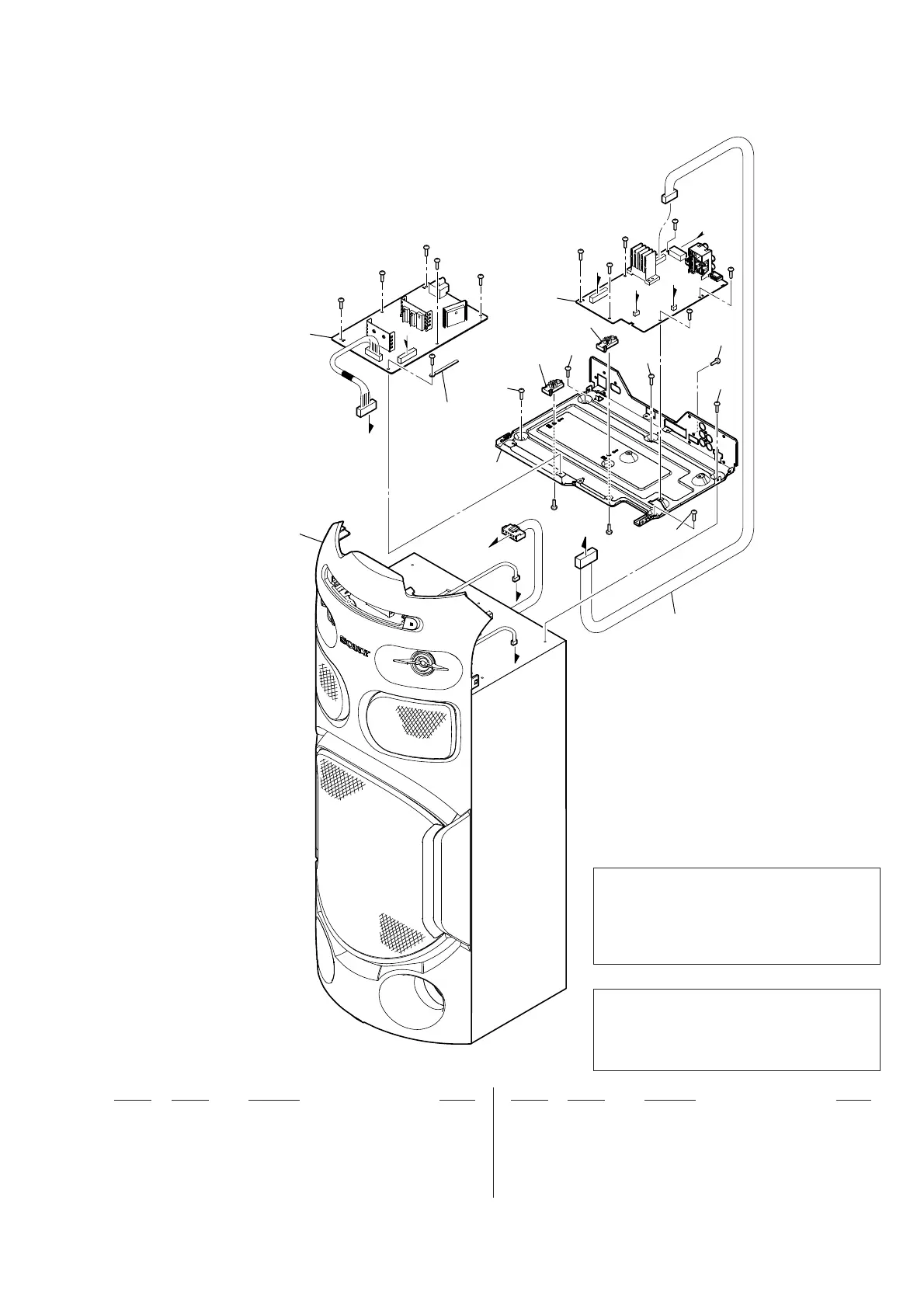

7-5. CHASSIS SECTION
M
M
L
J
J
L
K
K
N
N
front panel section
#2
#2
#2
#2
#2
#2
#2
#2
#2
#2
#2
#2
not supplied
not supplied
#2
#2
not supplied
not supplied
not supplied
201
201
201
201
201
202
203
204
Note 1: Make sure perform discharge processing before
removing the complete SMPS board (Ref.
No. 202) or complete MOTHER board (Ref.
No. 203). For the discharge processing meth-
od, refer to “CAPACITOR ELECTRICAL
DISCHARGE PROCESSING” on page 5.
Note 2: When the complete MOTHER board (Ref.
No. 203) is replaced, refer to “DESTINA-
TION SETTING METHOD” and “NFC OP-
ERATION CHECKING METHOD” on page
6.
201 4-874-614-02 SCREW (1) (3.5X14), TAPPING
202 A-2203-074-A SMPS BOARD, COMPLETE (LA) (See Note 1)
202 A-2218-781-A SMPS BOARD, COMPLETE (AEP, UK, AUS)
(See Note 1)
9 203 A-2201-879-A MOTHER BOARD, COMPLETE (SV)
(See Note 1, 2)
204 3-252-833-01 SCREW (M3), (+) P (L = 8.0 mm)
#2 7-685-646-71 SCREW +BVTP 3X8 TYPE2 IT-3
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
