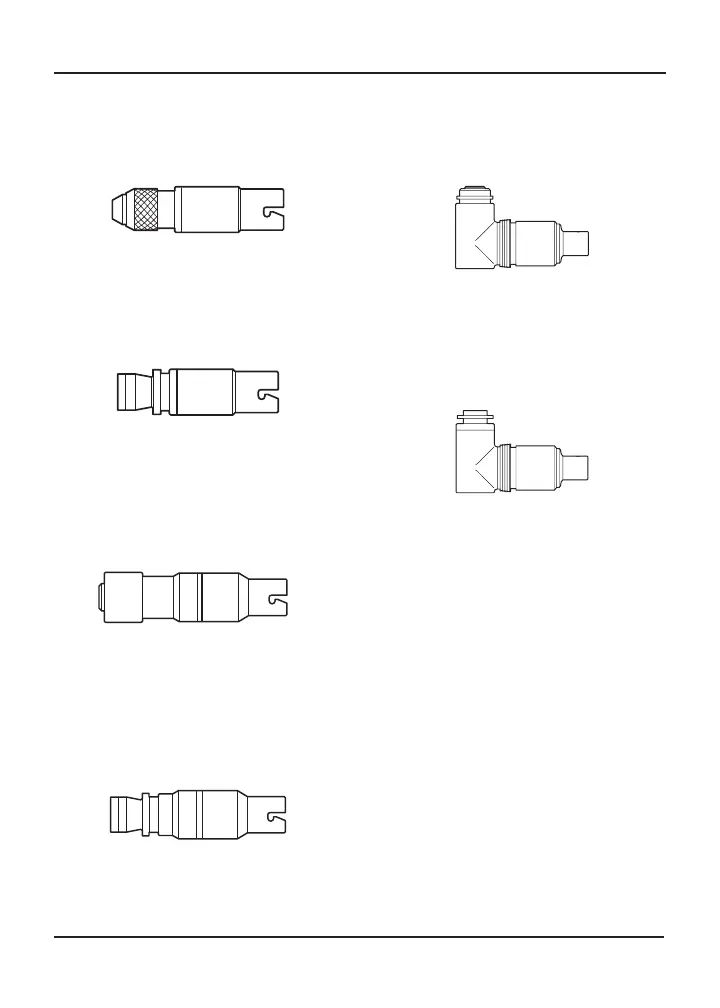

Małe wiertło AO
®
(Small Drill) (REF 4100-110-000)
Przyjmuje narzędzia Synthes takie jak wiertła, zatyczki
i śrubokręty automatyczne z odpowiednim trzonkiem
zatrzaskowym. Długość: 92,7 mm; średnica: 25,1 mm;
ciężar: 169,0 g
Wiertło Hudson
®
/zmodyfikowane Trinkle (Hudson
®
/
Modified Trinkle Drill) (REF 4100-135-000) Przyjmuje
narzędzia takie jak wiertła i wkrętaki automatyczne
z mocowaniem typu Hudson lub zmodyfikowanym
Trinkle. Długość: 85,0 mm; średnica: 25,1 mm; ciężar:
150,8 g
Duży rozwiertak AO (AO Large Reamer) (REF 4100-
210-000)
Przyjmuje narzędzia Synthes takie jak wiertła,
śrubokręty automatyczne i giętkie rozwiertaki z
odpowiednim trzonkiem zatrzaskowym. Wykorzystuje
małą prędkość i duży moment obrotowy. Długość:
111,0 mm; średnica: 28,8 mm; ciężar: 289,5 g
Rozwiertak Hudson/zmodyfikowany Trinkle (Hudson/
Modified Trinkle Reamer) (REF 4100-235-000)
Przyjmuje narzędzia takie jak wiertła, automatyczne
śrubokręty i giętkie rozwiertaki z mocowaniem Hudson
lub zmodyfikowanym mocowaniem typu Trinkle.
Wykorzystuje małą prędkość i duży moment obrotowy.
Długość: 104,0 mm; średnica: 28,7 mm; ciężar:
248,4 g
Napęd prostokątny – duży rozwiertak AO (Right
Angle Drive – AO Large Reamer) (REF 4100-310-000)
Przyjmuje wszystkie narzędzia Synthes z odpowiednim
trzonkiem zatrzaskowym. Długość: 119,0 mm; średnica:
39,7 mm; ciężar: 555,2 g
Napęd prostokątny – rozwiertak zmodyfikowany
Trinkle (Right Angle Drive – Modified Trinkle Reamer)
(REF 4100-335-000)
Przyjmuje narzędzia z mocowaniem typu
zmodyfikowany Trinkle. Długość: 119,0 mm; średnica:
39,7 mm; ciężar: 543,9 g
Instrukcje
Zakładanie końcówki
1. Odsunąć kołnierz zabezpieczający.
2. Wprowadzić końcówkę w postaci wiertła lub
narzędzia.
3. Zwolnić kołnierz zabezpieczający.
4. Przed uruchomieniem uchwytu należy obrócić
końcówkę (w postaci wiertła lub narzędzia), aby
sprawdzić, czy jest prawidłowo uchwycona.
Zdejmowanie końcówki
1. Odsunąć kołnierz zabezpieczający.
2. Wyjąć końcówkę w postaci wiertła lub narzędzia.
Cykl pracy
Należy się zapoznać z dostarczoną z uchwytem
instrukcją użycia.
