6 www.stryker.com
FI 4100-005-700 Rev-AB

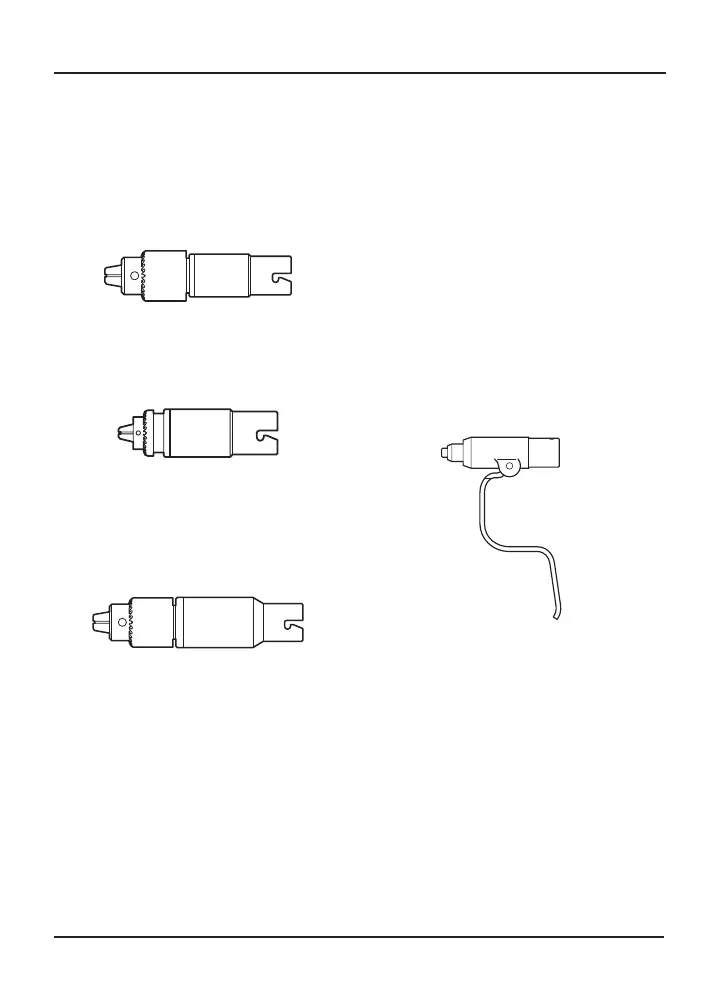

Avaimelliset kiinnitysistukat
Kuvaus
1/4 tuuman avaimellinen kiinnitysistukka (1/4 inch
Keyed Chuck) (REF 4100-131-000)
Käytetään enintään 6,4 mm:n (1/4 tuuman)
läpimittaisten lankojen, piikkien ja poranterien kanssa.
Pituus: 108,7 mm, läpimitta: 28,7 mm, paino: 209,0 g
5/32 tuuman pora (5/32 inch Drill) (REF 4100-132-000)
Käytetään enintään 4 mm:n (5/32 tuuman)
läpimittaisten lankojen, piikkien ja poranterien kanssa.
Pituus: 83,0 mm, läpimitta: 25,2 mm, paino: 137,3 g
1/4 tuuman kalvin (1/4 inch Reamer) (REF 4100-
231-000)
Käytetään enintään 6,4 mm:n (1/4 tuuman)
läpimittaisten lankojen, piikkien ja poranterien kanssa,
tarjoaa alhaisen nopeuden ja suuren kääntövoiman.
Pituus: 116,9 mm, läpimitta: 28,8 mm, paino: 295,5 g
Kiinnitysistukkaa käyttävien lisälaitteiden mukana
toimitetaan kiinnitysistukka-avain.
Ohjeet
Lisävarusteen kiinnittäminen
1. Avaa kiinnitysistukan leuat kiinnitysistukka-
avaimella.
2. Aseta lisävaruste kiinnitysistukan leukojen keskelle.
3. Sulje kiinnitysistukan leuat kiinnitysistukka-
avaimella.
4. Tarkista silmämääräisesti, että lisävaruste on
kiinnitysistukan leukojen keskellä.
5. Ennen käsikappaleen käyttöä vedä lisävarustetta ja
varmista, että se on tukevasti kiinni.
Lisävarusteen irrottaminen
1. Avaa kiinnitysistukan leuat kiinnitysistukka-
avaimella.
2. Irrota lisävaruste.
Toimintajakso
Katso käsikappaleen mukana toimitettuja käyttöohjeita.
Lanka- ja piikkiholkit
Kuvaus
Lankaholkki (Wire Collet) (REF 4100-062-000)
Tällä holkilla kiinnitetään K-piikit, joiden läpimitta on
0,7–1,8 mm (0,028–0,071 tuumaa). Pituus: 88,6 mm,
korkeus: 143,1 mm, läpimitta: 22,9 mm, paino 192,8 g
