Anel de fixação de cavilhas (Pin Collet) (REF 4100-
125-000)
NOTA: Se o kit de bateria asséptica System 6
pequena (System 6 Small Aseptic Battery Kit) REF
6127-000-000 for utilizado com a peça de mão CD4
(CD4 Handpiece) REF 4405-000-000, utilize o anel
de fixação de cavilhas ajustável (adjustable pin collet)
REF 4100-126-000 em vez do anel de fixação de
cavilhas REF 4100-125-000.
Este anel de fixação tem capacidade para cavilhas
com diâmetros entre 2,0 mm e 3,2 mm (0,078 pol. e
0,125 pol.). Comprimento: 88,6 mm; altura: 143,3 mm;
diâmetro: 23,2 mm; peso: 191,6 g
Anel de fixação de cavilhas (REF 4100-126-000)
Consulte as instruções de utilização fornecidas com
este dispositivo de fixação.
Anel de fixação de cavilhas (REF 4100-225-000)
Consulte as instruções de utilização fornecidas com
este dispositivo de fixação.
Instruções
Para inserir um fio metálico ou cavilha
1. Coloque o fio metálico ou a cavilha na parte
dianteira do anel de fixação ou na tampa posterior
da peça de mão.
2. Retire o interruptor de segurança da posição de
segurança.
3. Aperte a alavanca de controlo da progressão do
fio metálico contra o instrumento para manter o fio
com o comprimento desejado exposto a partir da
ponta distal do instrumento.
4. Mantenha o fio metálico ou a cavilha de encontro
ao osso e prima o gatilho para fazer com que o fio
ou a cavilha penetrem no osso.
5. Para obter um comprimento de fio metálico
adicional para inserção, solte o controlo de
progressão do fio metálico e puxe o instrumento
para trás. De seguida, prima a alavanca de
controlo de progressão do fio metálico e o gatilho
para inserir mais fio metálico.
Para retirar um fio metálico ou cavilha
1. Coloque a parte dianteira do anel de fixação sobre
a extremidade livre do fio metálico ou cavilha e
faça-o avançar o máximo possível.
2. Aperte a alavanca de controlo para agarrar no fio
metálico ou na cavilha.
3. Pressione o gatilho da peça de mão e afaste a
peça de mão e o fio metálico ou a cavilha do osso.
NOTA: Para remover as cavilhas roscadas, aperte a
alavanca de controlo de progressão do fio metálico e
depois prima o gatilho de inversão.
Ciclo de trabalho
Consulte as instruções de utilização fornecidas com a
peça de mão.
Dispositivos de fixação para
broca e escareador
Descrição

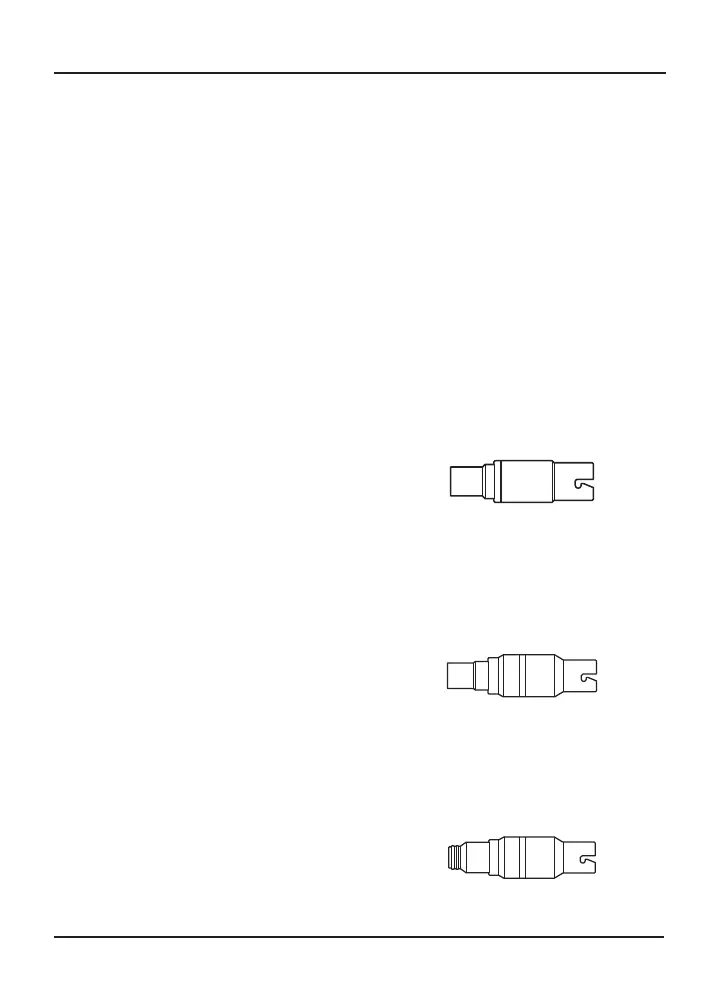

Broca Trinkle (Trinkle Drill) (REF 4100-160-000)
Compatível com ferramentas, tais como pontas de
broca e chaves de fendas automáticas com encaixe
Trinkle padrão. Comprimento: 83,8 mm; diâmetro:
25,0 mm; peso: 137,7 g
Escareador Trinkle (Trinkle Reamer) (REF 4100-260-
000)
Compatível com ferramentas, tais como pontas de
broca, chaves de fendas automáticas e escareadores
flexíveis com encaixe Trinkle padrão. Utiliza baixa
velocidade e binário elevado. Comprimento: 107,6 mm;
diâmetro: 28,7 mm; peso: 241,7 g
Escareador DHS (DHS Reamer) (REF 4100-215-000)
Compatível com ferramentas, tais como pontas de
broca, chaves de fendas automáticas e mandris
flexíveis com encaixe DHS padrão. Utiliza baixa
velocidade e binário elevado. Comprimento: 103,7 mm;
diâmetro: 28,7 mm; peso: 233,7 g
