Mandris com chave
Descrição

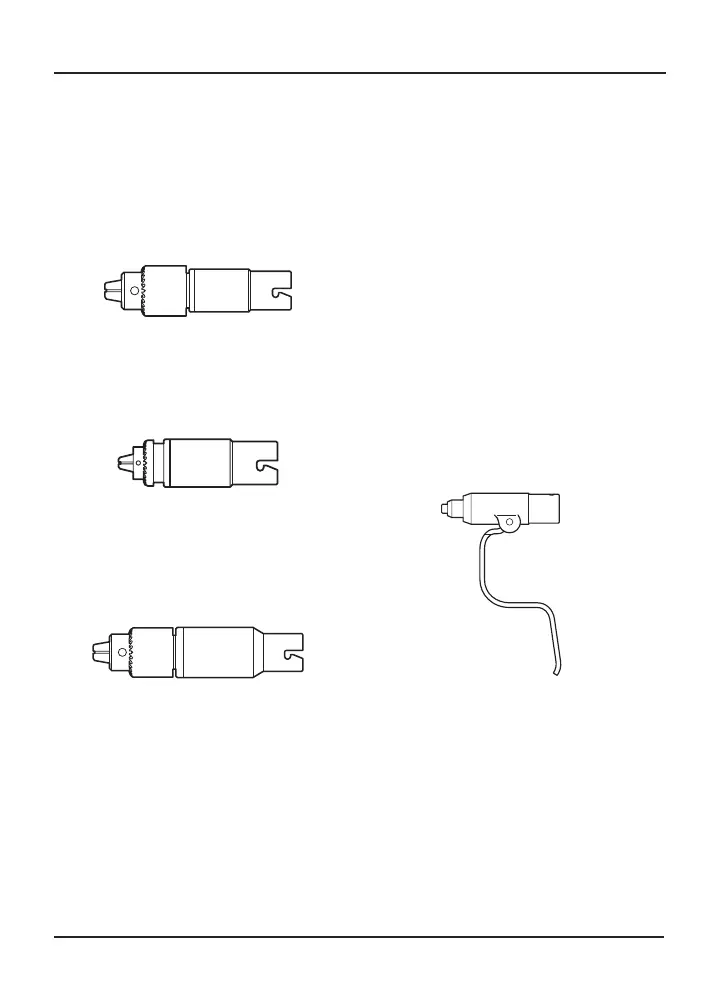

Mandril com chave de 1/4 pol. (1/4 inch Keyed Chuck)
(REF 4100-131-000)
Tem capacidade para fios metálicos, cavilhas e pontas
de broca com até 6,4 mm (1/4 pol.) de diâmetro.
Comprimento: 108,7 mm; diâmetro: 28,7 mm; peso:
209,0 g
Broca de 5/32 pol. (5/32 inch Drill) (REF 4100-132-000)
Tem capacidade para fios metálicos, cavilhas e pontas
de broca com até 4 mm (5/32 pol.) de diâmetro.
Comprimento: 83,0 mm; diâmetro: 25,2 mm; peso:
137,3 g
Escareador de 1/4 pol. (1/4 inch Reamer)
(REF 4100-231-000)
Tem capacidade para fios metálicos, cavilhas e pontas
de broca com até 6,4 mm (1/4 pol.) de diâmetro, com
baixa velocidade e binário elevado. Comprimento:
116,9 mm; diâmetro: 28,8 mm; peso: 295,5 g
Os dispositivos de fixação tipo mandril são fornecidos
com uma chave do mandril.
Instruções
Para instalar um acessório
1. Utilize a chave do mandril para abrir as mandíbulas
do mandril.
2. Insira o acessório no centro das mandíbulas do
mandril.
3. Use a chave do mandril para fechar as mandíbulas
do mandril.
4. Inspecione visualmente o acessório para se
certificar de que está centrado nas mandíbulas
do mandril.
5. Antes de acionar a peça de mão, puxe o acessório
para se certificar de que está fixo.
Para remover um acessório
1. Utilize a chave do mandril para abrir as mandíbulas
do mandril.
2. Remova o acessório.
Ciclo de trabalho
Consulte as instruções de utilização fornecidas com a
peça de mão.
Anéis de fixação de fios
metálicos e cavilhas
Descrição
Anel de fixação de fios metálicos (Wire Collet)
(REF 4100-062-000)
Este anel de fixação tem capacidade para fios de
Kirschner entre 0,7 mm e 1,8 mm (0,028 pol. e
0,071 pol.) de diâmetro. Comprimento: 88,6 mm;
altura: 143,1 mm; diâmetro: 22,9 mm; peso: 192,8 g
